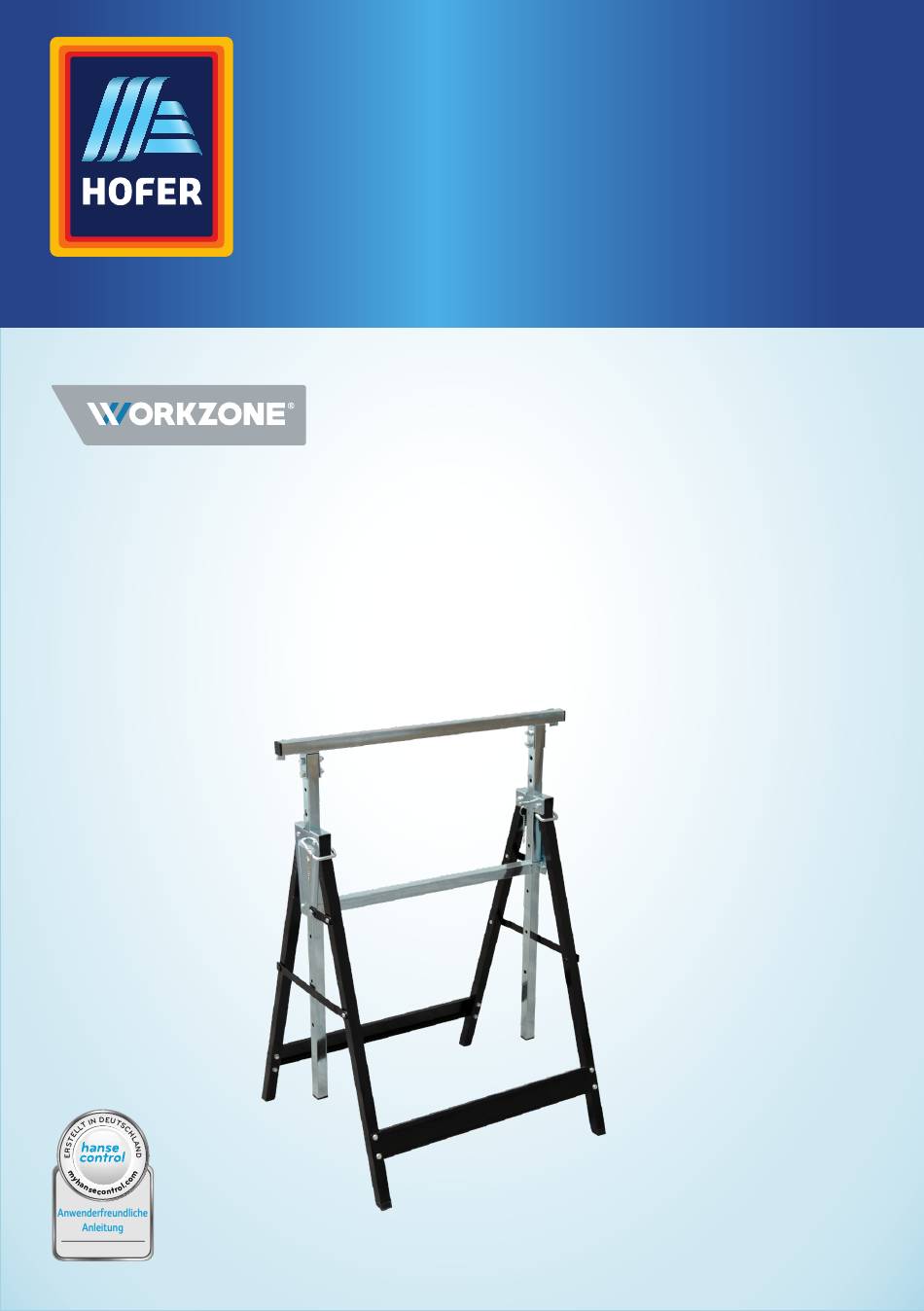

- Seite 1 Bedienungs- anleitung ARBEITSUNTERSTELL- BOCK ID: #05006...
- Seite 2 8 mm 8 mm 10 mm 13 mm...
- Seite 3 Lieferumfang Lieferumfang Rundkopfschraube, inkl. 2 Unterlegscheiben, Mutter, M5 × 12 mm; 2× Sechskantschraube, inkl. Unterlegscheibe, Mutter, M5 × 12 mm; 2× Rundkopfschraube, inkl. 2 Unterlegscheiben, Mutter, M6 × 35 mm; 8× Sechskantschraube, inkl. Unterlegscheibe, Mutter, M8 × 45 mm; 4× Seitenteil, 2×...
- Seite 4 Inhaltsverzeichnis Inhaltsverzeichnis Lieferumfang ......................3 Benötigte, nicht mitgelieferte Werkzeuge .............. 3 Allgemeines ......................5 Bedienungsanleitung lesen und aufbewahren ............ 5 Bestimmungsgemäßer Gebrauch ................5 Zeichenerklärung....................5 Sicherheit ........................ 6 Hinweiserklärung ....................... 6 Allgemeine Sicherheitshinweise ................6 Produktbeschreibung ................... 9 Erstinbetriebnahme ....................9 Produkt und Lieferumfang prüfen ................
- Seite 5 Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Unterstellbock (im Folgenden nur „Produkt“ genannt). Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Produkt einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Schäden am Produkt führen.
- Seite 6 Sicherheit Sicherheit Hinweiserklärung Die folgenden Symbole und Signalwörter werden in dieser Bedienungsanleitung verwendet. Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, WARNUNG! wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, VORSICHT! wenn sie nicht vermieden wird, eine geringfügige...
- Seite 7 Sicherheit − Halten Sie Kinder während der Montage fern. Zu diesem Produkt gehören Schrauben und andere Klein teile. Diese können zur Erstickung führen, wenn sie verschluckt oder eingeatmet werden. − Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Kinder können sich beim Spielen darin verfangen und ersticken.
- Seite 8 Sicherheit HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen führen. − Benutzen Sie das Produkt nur auf festen, ebenen Flächen. Auf nicht befestigten und unebenen Flächen – wie z. B. Schotterdecken – kann es zum Verrutschen der Last kommen. −...
- Seite 9 Produktbeschreibung Produktbeschreibung Das Produkt ist ausschließlich als Arbeitsbock für den privaten Bereich konzipiert. Erstinbetriebnahme Produkt und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann das Produkt schnell beschädigt werden. −...
- Seite 10 Erstinbetriebnahme Grundreinigung 1. Entfernen Sie das Verpackungsmaterial und sämtliche Schutzfolien. 2. Reinigen Sie vor der erstmaligen Benutzung alle Teile des Produkts wie im Kapitel „Reinigung und Wartung“ beschrieben. Montage − Beachten Sie beim Aufbau, dass Sie die Schrauben zunächst nur leicht anziehen.
- Seite 11 Erstinbetriebnahme auseinander (siehe Abb. 1). 1. Ziehen Sie die Standbeine des Seitenteils 2. Ziehen Sie den Sicherungsstift heraus und legen Sie die Spreizsicherung über den Bolzen am anderen Bein. 3. Setzen Sie die Lochleiste von unten in den Mittelteil des Seitenteils ein. 4.
- Seite 12 Erstinbetriebnahme 8. Verwenden Sie das Schraubenset auf der Seite, wo sich die Spreiz- sicherung befindet. Auf der anderen Seite verwenden Sie das Schrauben- (siehe Abb. 3). 9. Nachdem Sie die Schrauben befestigt haben, legen Sie die Spreizsicherung über die Schraube. 10. Wiederholen Sie die Schritte auf der gegenüberliegenden Seite, um die mittlere Stützstrebe zu befestigen.
- Seite 13 Erstinbetriebnahme 11. Verbinden Sie die untere Stützstrebe mit dem Bein des Seitenteils Hilfe des Schraubensets (siehe Abb. 4). 12. Wiederholen Sie die Schritte auf der gegenüberliegenden Seite, um die unteren Stützstreben zu befestigen. 13. Legen Sie die Auflagestrebe auf die Lochleisten und befestigen Sie sie (siehe Abb.
- Seite 14 Bedienung 15. Schwenken Sie die beiden Sicherungshalterungen der Auflagestrebe nach oben (siehe Abb. 6). Bedienung VORSICHT! Verletzungsgefahr! Unsachgemäßer Gebrauch kann zu Verletzungen führen. − Achten Sie darauf, dass die Spreizsicherungen angelegt sind und die beiden Arbeitsböcke immer die gleiche Höhe haben. Nur so ist ein sicherer Stand gewährleistet.
- Seite 15 Reinigung und Wartung − Achten Sie darauf, dass Sie Werkstücke nicht einseitig belasten. Andernfalls kann das Werkstück aus dem Gleichgewicht kommen und herunterfallen. Produkt verwenden 1. Klappen Sie die Standbeine komplett auseinander. 2. Überprüfen Sie die Sicherungs- und Verstelleinrichtungen auf korrekten Sitz. 3.
- Seite 16 Standbeine wieder zusammen, wenn Sie das Produkt nicht mehr benötigen. − Lagern Sie das Produkt in einem trockenen, geschlossenen Raum, wenn Sie es längere Zeit nicht verwenden. Technische Daten Modell: WU5259501-8 Max. Tragfähigkeit: 200 kg Arbeitshöhe: ca. 800 bis 1 300 mm Gewicht: ca.
- Seite 17 Vertrieben durch: Conmetall Meister GmbH Oberkamper Str. 39 42349 Wuppertal DEUTSCHLAND KUNDENDIENST 822754 00800 34 99 67 53 meister-service@conmetall-meister.de MODELL: WU5259501-8 10/2023...
