- Seite 1 Statox 506 Messkopf Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Statox 506 Messkopf Bedienungsanleitung Seite SICHERHEITSHINWEISE AUFBAU DES STATOX 506 MONTAGE UND ANSCHLUSS Montage Elektrischer Anschluss 3.2.1 Leitungsanschluss im Statox 506 3.2.2 Anschlussschemata für 2-Drahtanschluss mit Statox 502/503 Control Modul 3.2.3 Anschlussschemata für 3-Drahtanschluss mit Statox 502/503 Control Modul BEDIEN- UND ANZEIGEELEMENTE INBETRIEBNAHME MENÜFÜHRUNG... -
Seite 3: Sicherheitshinweise
Der Statox 506 darf nur innerhalb der angegebenen Umgebungsbedingungen (siehe Technische Daten Kapitel 12) betrieben werden. Der Statox 506 darf nur durch geschultes, fachkundiges Personal betrieben, repariert und instand- gehalten werden. Es dürfen nur original Compur Monitors Teile und Zubehör verwendet werden. -
Seite 4: Aufbau Des Statox 506

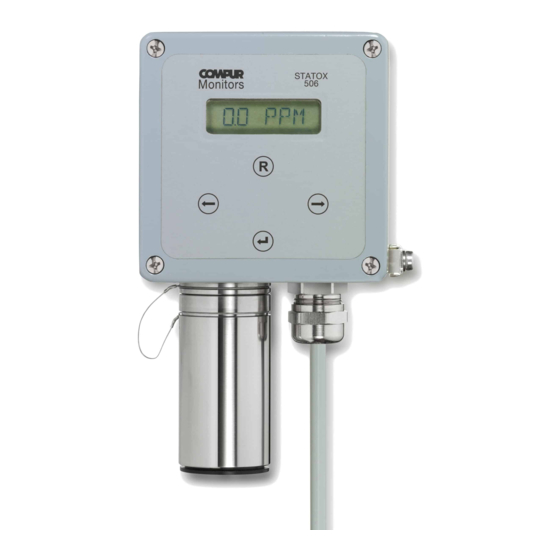

2 Aufbau des Statox 506 Aluminiumgehäuse Anzeige Erdungsklemme Kabelverschraubung Sensorschutzhülse Staubschutzfilter (liegt dem Sensor bei) Filterhalter Sensor (nicht im Lieferumfang enthalten) Sensorhalter Gehäuseschrauben Bedienfeld Magnetstift... -
Seite 5: Montage Und Anschluss
3 Montage und Anschluss 3.1 Montage Bohrplan und Dimensionen des Statox 506 Der Statox 506 sollte in der Nähe einer Gefahrenstelle oder zwischen Gefahrenstelle und zu schützenden Personen installiert werden. Beachten Sie dabei mögliche Luftbewegungen (Wind, Belüftung, Thermik) ... -
Seite 6: Elektrischer Anschluss
Verbinden Sie immer die Erdungsklemme am Gehäuse mit der Gebäudeerdung. Es können Leitungen mit einem Querschnitt von bis zu 4 mm² angeschlossen werden. Prüfen Sie die korrekte Erdung des Klemmengehäuses mit einem geeigneten Messgerät. Alternativ ist eine Befestigung an horizontalen oder vertikalen Rohren möglich. Komplette Rohrbefestigungskits (Montageplatte, Rohrschellen, Schrauben) finden Sie unter Kapitel 9. -
Seite 7: Leitungsanschluss Im Statox 506
Servicefall auf 2 mA gesetzt, so kann zwischen Servicefall (nicht kritischer Fehler) und Fehlerfall (kritischer Fehler) unterschieden werden. Siehe dazu auch die Übersicht in Kapitel 6.3! Wenn Sie den Statox 506 Messkopf mit einem Statox 502 oder 503 Control Modul versorgen, folgen Sie bitte den Anschlussschemata in den Kapiteln 3.2.2 bzw. 3.2.3. - Seite 8 6 mm Entfernen Sie Mantel und Isolierungen nach Vorgabe. 50 mm Schlagen Sie den Schirm (soweit vorhanden) nach 10-15 mm hinten um und kürzen Sie ihn auf 10-15 mm. Schieben Sie die Metallklammer soweit auf, dass der umgeschlagene Schirm kontaktiert wird. Führen Sie die Leitung soweit in die Kabelverschraubung ein, dass die Metallklammer auf Anschlag sitzt.
-
Seite 9: Anschlussschemata Für 2-Drahtanschluss Mit Statox 502/503 Control Modul
3.2.2 Anschlussschemata für 2-Drahtanschluss mit Statox 502/503 Control Modul Vor dem Anschluss des Statox 506 an ein Compur Statox 502 oder Statox 503 Control Modul muss zuerst das richtige Betriebsprogramm gewählt werden. Beachten Sie hierzu die Bedienungsanleitung des Control Moduls und die dort beiliegende Übersicht der Betriebsprogramme! 3.2.2.1 2-Drahtanschluss im Nicht-Ex-Bereich... -
Seite 10: Anschlussschemata Für 3-Drahtanschluss Mit Statox 502/503 Control Modul
3.2.3 Anschlussschemata für 3-Drahtanschluss mit Statox 502/503 Control Modul Vor dem Anschluss des Statox 506 an ein Compur Statox 502 oder Statox 503 Control Modul muss zuerst das richtige Betriebsprogramm gewählt werden. Beachten Sie hierzu die Bedienungsanleitung des Control Moduls und die dort beiliegende Übersicht der Betriebsprogramme! 3.2.3.1... -
Seite 11: Bedien- Und Anzeigeelemente
4 Bedien- und Anzeigeelemente Als Anzeige dient ein 8stelliges 14-Segment-LCD. Die Bedienung erfolgt mit dem mitgelieferten Magnetstift, der jeweils kurz dicht über die Schaltsymbole gehalten wird. Die Schaltflächen haben folgende Funktionen: Symbol Name Funktion Anzeigewert vergrößern. Rechts Seitliches Navigieren nach rechts. Schnelllauffunktion bei länger gehaltenem Kontakt. -
Seite 13: Menüführung
Mit ENTER wird das gewählte Untermenü ausgewählt. Mit RESET geht es zurück zum Messbetrieb. Nach einer erfolgreichen Code-Eingabe befindet sich der Statox 506 im Servicemodus. Der Stromausgang wird auf 2 bzw. 4 mA gesetzt und die Messwertaktualisierung ist unterbrochen. - Seite 14 Code 94 wählen. Bei Fehleingabe erfolgt Rücksprung in den Messbetrieb. Ab hier Servicemodus. siehe 6.4 siehe 6.5 siehe 6.6 siehe 6.7 siehe 6.3 siehe 6.2 siehe 7...
-
Seite 15: Einstellung Der Echtzeituhr
6.2 Einstellung der Echtzeituhr Die Echtzeituhr ist ab Werk voreingestellt. Nach der Inbetriebnahme muss die Uhr eventuell auf die aktuelle Ortszeit umgestellt werden. Die richtige Einstellung ist die Voraussetzung für eine korrekte Protokollierung von Alarmen und Justierungen. Eine Pufferbatterie sorgt dafür, dass die Einstellungen auch bei längerer Stromlosigkeit erhalten bleiben. -
Seite 16: Einstellung Des Signalstroms Im Servicefall
6.3 Einstellung des Signalstroms im Servicefall Hier kann gewählt werden, ob das Signal des Statox 506 im Servicefall 2 oder 4 mA betragen soll. Die nachfolgende Tabelle zeigt eine Übersicht über die möglichen Betriebszustände: Fehlerfall Servicefall Anzeige am Statox 503... -
Seite 17: Justierung Des Sensors
Justierung des Sensors Führen Sie nur dann eine Justierung durch, wenn Sensor und Messkopf die gleiche Temperatur haben! Für die Justierung benötigen Sie den Statox 505/506 Kalibrieradapter Art.nr. 570505, einen inerten Gasschlauch 4x1 mm (z.B. Art.nr. 556710) und Justiergas (erlaubte Konzentrationen siehe Tabelle in Abschnitt 12.2). - Seite 18 Statox 506 Justierroutine...
-
Seite 19: Prooftest
Messkette geprüft werden soll, da an das Control Modul bzw. das PLS nur das Servicesignal (2 oder 4 mA) weitergeleitet wird. Die gesamte Messkette kann daher nur während des Messbetriebes geprüft werden. Am Statox 506 angeschlossene Geräte können auch mit Hilfe des Testmenüs (Kapitel 6.7) geprüft werden. -
Seite 20: Menü Info
6.6 Menü Info Untermenü ALARM Sobald die interne Alarmschwelle (sensorspezifisch, siehe Kapitel 12.2) überschritten wird, startet die Alarmprotokollierung. Es können maximal die letzten 3 Alarmereignisse seit Inbetriebnahme des Sensors abgefragt werden. Angezeigt werden jeweils der Beginn des Alarms, die Höchstkonzentration und das Ende des Alarms. -
Seite 22: Testmenü
6.7 Testmenü Das Testmenü erleichtert die periodische Prüfung des Statox 506 und dessen Peripherie. Untermenü I-TEST Zur Überprüfung der Stromschleife können am Stromausgang nacheinander 4, 12 und 20 mA ausgegeben werden. Achtung: nachgeschaltete Auswertegeräte können Alarm auslösen! Untermenü LCD-TEST Die Fehlerfreiheit der Anzeige kann durch Ausgabe verschiedener Muster und Zeichenfolgen geprüft werden. - Seite 23 Handhabungshinweise: Schrauben Sie die Sensorschutzhülse im Gegenuhrzeigersinn ab. Achten Sie darauf, dass sich der Sicherungs- draht nicht um die Hülse wickelt. Ziehen Sie den alten Sensor nach unten heraus. Entfernen Sie die Kurzschlussbrücke des neuen Sensors (soweit vorhanden). Stecken Sie den neuen Sensor ein.
-
Seite 24: Wartung Und Reinigung
8 Wartung und Reinigung Reinigen Sie den Statox 506 nur mit einem feuchten Tuch. Verwenden Sie keine scharfen Reinigungsmittel, keine Lösemittel und keinen Dampfstrahler. Führen Sie regelmäßig optische Kontrollen auf Beschädigungen des Gehäuses, Unversehrtheit der O-Ringe und auf Verschmutzungen durch, vor allem im Bereich der Gaseintrittsöffnung. -
Seite 25: Status- Und Fehlermeldungen
10 Status- und Fehlermeldungen 10.1 Statusmeldungen Anzeige Bedeutung Menü INFO: Abruf der 3 letzten Alarme Best Before Datum des Sensors in Kalenderwoche / Jahr Kalibrierroutine. Wenn alternierend mit dem Messwert: Aufforderung zur Neujustierung wegen fehlgeschlagener letzter Justierung. Aufforderung zur Codeeingabe Menü... - Seite 26 Menü TEST: Watchdogtest läuft Alternierend mit dem Messwert: letzter Nullpunktabgleich des Sensors ist fehlgeschlagen, bitte erneut versuchen. Menü CALIB: Nullpunktabgleich Menü CALIB: blinkend: Nullpunktsuche läuft. Dauernd: Nullpunkt gefunden. Menü I-SERV: Stromsignal 2 mA während des Servicebetriebs Menü I-SERV: 2 mA im Servicebetrieb wurden gesetzt. Menü...
-
Seite 27: Fehlermeldungen
10.2 Fehlermeldungen Kritische Fehler führen immer zu einer Absenkung des Signalstroms auf 2 mA (2-Drahtbetrieb) bzw. 0 mA (3-Drahtbetrieb). Nicht kritische Fehler sind Fehler, die bei der Bedienung (z.B. Justierung) auftreten können. Sie beeinflussen den aktuellen Status nicht. Fehler Ursache weiteres Vorgehen Flachbandkabel lose oder defekt. -
Seite 28: Hinweise Zur Funktionalen Sicherheit
Der bestimmungsgemäße Einsatz des Statox 506 liegt in der Verantwortung des Betreibers. 11.1 Sicherheitsfunktion Der Statox 506 mit entsprechendem Gassensor detektiert toxische Gase im ppm-Bereich bzw. Sauerstoff im Volumen % - Bereich und stellt die Konzentration am analogen 0 - 22 mA Stromausgang bereit. Für die Werte des Stromausgangs gilt: ... -
Seite 29: Ausfallraten Und Safe Failure Fraction
11.8 Klassifizierung des Sicherheits-Integritätslevels (SIL) Aus den Anforderungen zur Architektur, spezifiziert in IEC 61508-2:2010 Tabelle 3, ergibt sich mit einer Hardware-Fehlertoleranz (HFT) = 0 und einer SFF von > 90 % die SIL2-Fähigkeit des Statox 506 inklusive Sensor. 11.9 Lebensdauer Die Lebensdauer des Transmitters (ohne Sensor) wird mit ca. -
Seite 30: Technische Daten
12 Technische Daten 12.1 Allgemeine Technische Daten des Transmitters Gerätename, Typ: Statox 506 Transmitter Typ 5376 Hersteller: COMPUR Monitors GmbH & Co. KG, D-81539 München Messprinzip: elektrochemisch Betriebstemperatur: -30°C bis +60°C Umgebungstemperatur Lagertemperatur: -30°C bis +60°C Feuchtebereich: 0 bis 99% r.F. (nicht kondensierend) -
Seite 33: Ce-Konformitätserklärung
13 CE-Konformitätserklärung... - Seite 34 Die Anwendung der Produkte erfolgt außerhalb unserer Kontrollmöglichkeiten und liegt daher ausschließlich im Verantwortungsbereich des Kunden. Der Verkauf der Produkte erfolgt nach der Maßgabe der allgemeinen Verkaufs- und Lieferbedingungen der Compur Monitors GmbH & Co. KG, München. Compur Monitors GmbH & Co. KG Weißenseestraße 101...
