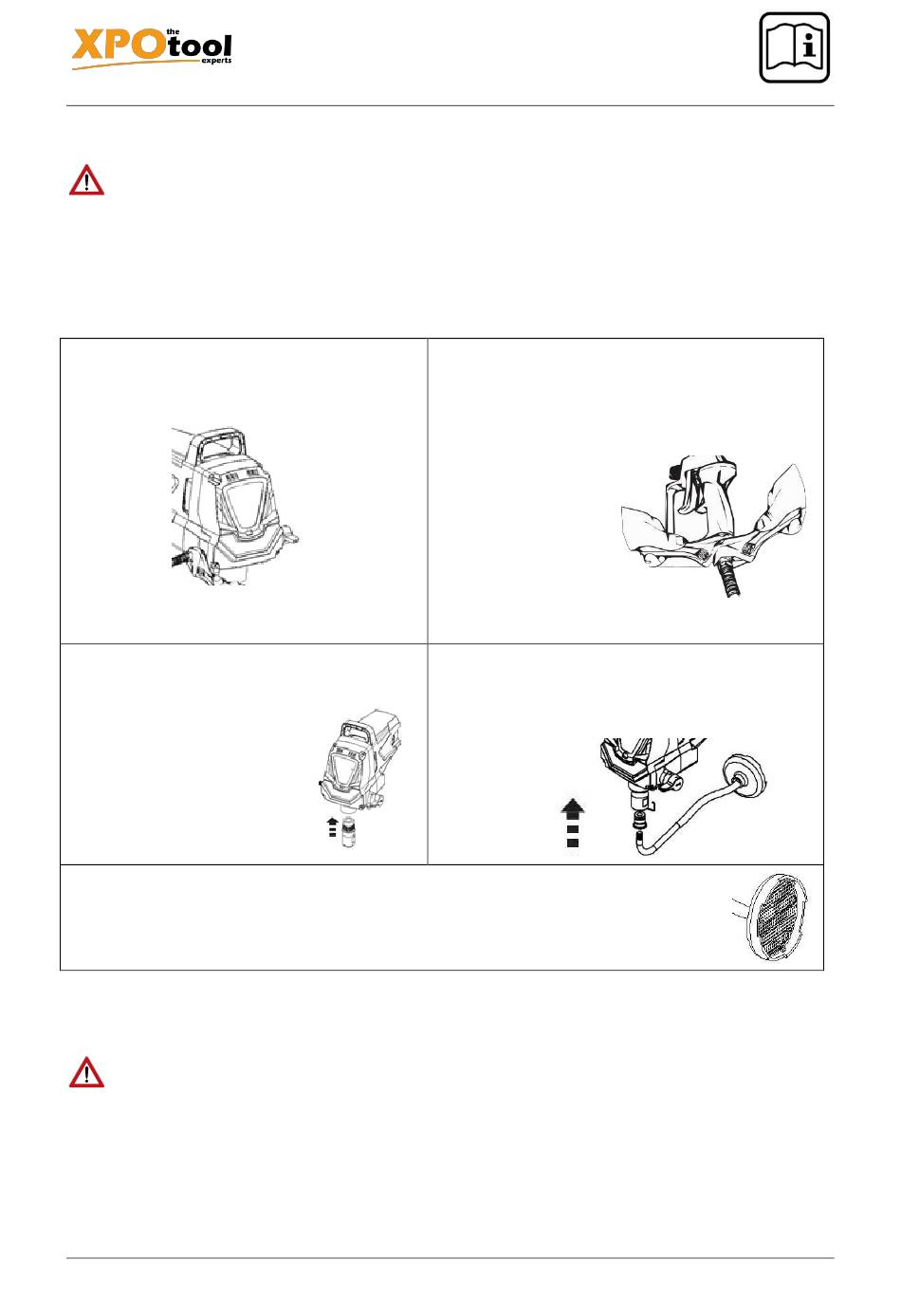

Montage
Schließen Sie das Farbsprühgerät nicht an das Stromnetz an, bevor es fertig montiert ist.
Hilfsmittel für die Montage
•
Zwei verstellbare Maulschlüssel
•
Innensechskantschlüssel (
•
Verlängerungskabel (siehe Wichtige Informationen zur Stromversorgung)
1. Schrauben Sie den Farbschlauch auf den
Farbschlauchanschluss. Ziehen Sie ihn mit
einem verstellbaren Schraubenschlüssel fest.
3. Schrauben Sie den Ansaugschlauch auf
das Einlassventil und drehen Sie ihn mit der
Hand ganz fest. Achten Sie
darauf, dass die Gewinde
gerade sind, damit sich das
Anschlussstück frei hinein-
drehen lässt.
5. Kontrollieren Sie, ob im Inneren des Ansaugschlauchs eine Dichtung vorhanden ist.
Schrauben Sie den Einlassfilter auf das Ende des Ansaugschlauchs.
Vor der Inbetriebnahme
Im Folgenden erhalten Sie wichtige Anweisungen, auf die sich im Verlauf der Gebrauchsan-
weisung bezogen wird.
Sprühpistole verriegeln
Hinweis! Verriegeln Sie den Abzug stets, wenn Sie die Sprühdüse auf der Pistole anbringen
oder wenn Sie aufhören, die Sprühpistole zu verwenden.
Die Sprühpistole ist verriegelt, wenn die Abzugssperre in einem 90°-Winkel (rechtwinklig) zum Auslö-
ser steht (beliebige Richtung).
https://www.XPOtool.com
The Tool Experts
⁄ ")
3
16
2. Schrauben Sie die Sprühpistole auf das andere
Ende des Schlauchs. Halten Sie die Pistole mit
einem der verstellbaren Schraubenschlüssel fest
und drehen Sie die Schlauchmutter mit dem ande-
ren fest.
Die Sprühdüse
erst angebracht wer-
den, nachdem
Sprühgerät
Farbschlauch
gespült und vorberei-
tet worden sind.
4. Verbinden Sie den Rücklaufschlauch mit dem
Anschlussstück. Befestigen Sie den Schlauch,
indem Sie die Klemme oberhalb des Anschlusses
zusammendrücken.
