Reinigung des Einlassventils
Eine Reinigung oder Wartung des Einlassventils kann erforderlich sein, wenn das Gerät Ansaugprob-
leme hat. Ansaugprobleme können durch eine umfangreiche Reinigung des Geräts und durch Befol-
gung der Anweisungen aus dem Abschnitt Langzeitlagerung verhindert werden.
1. Entfernen Sie die Ansaugvorrichtung.
3. Schmieren Sie den O-Ring am Einlassventil (b).
Setzen Sie Einlassventileinheit wieder ein, indem
Sie sie in das Sprühgerät schrauben. Ziehen Sie
es mit einem Drehmoment von 31,2–36,6 Nm an.
(b)
Pumpe
Anweisungen zum Austauschen von Dichtungen
•
Tragen Sie bei Wartungsarbeiten an der Pumpe immer eine Schutzbrille.
•
Befolgen Sie immer die Anweisungen des Abschnitts Druckabbau, wenn Sie das Gerät aus-
schalten, unabhängig davon, für welchen Zweck (z. B. zur Wartung oder Einstellung).
•
Nehmen Sie das Gerät nach Durchführung des Druckabbaus von der Stromversorgung, bevor
sie es warten oder einstellen. Der Arbeitsbereich muss frei von Lösungsmitteln und
Farbdämpfen sein.
Ausbau der Pumpe
1. Entfernen Sie die Ansaugvorrichtung.
2. Entfernen Sie die Frontabdeckung und die vier Schrauben, mit denen sie befestigt ist. Ver-
wenden Sie dazu einen T20-Torx-Schraubendreher.
3. Entfernen Sie die Sicherungsschraube und die Unterlegscheibe, die den Zylinderstift fixieren.
Der Zylinderstift verbindet den Gabelkopf mit dem Kolben.
https://www.XPOtool.com
The Tool Experts

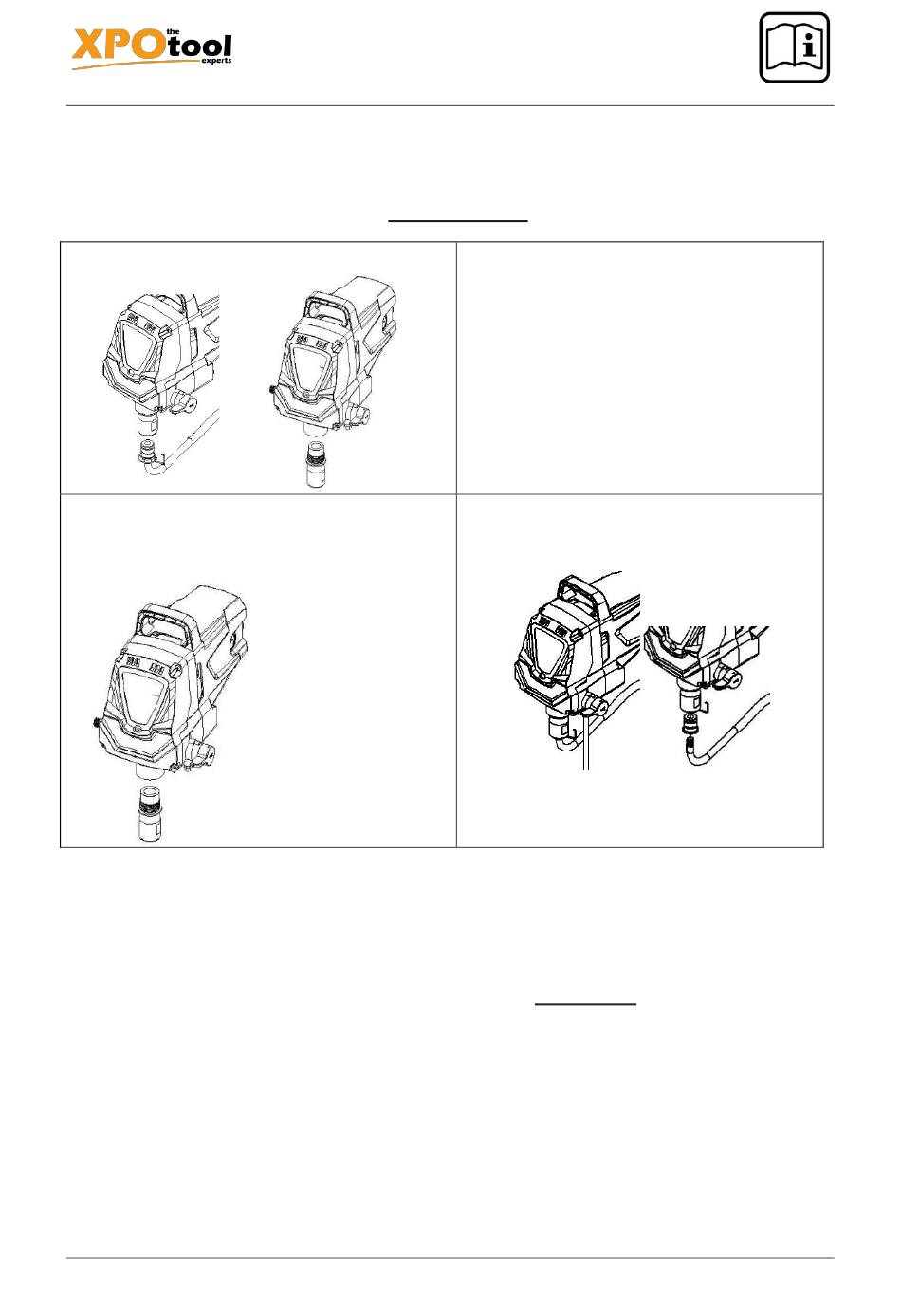

2. Schrauben Sie die Einlassventileinheit (a)
