Bedienungsanleitung

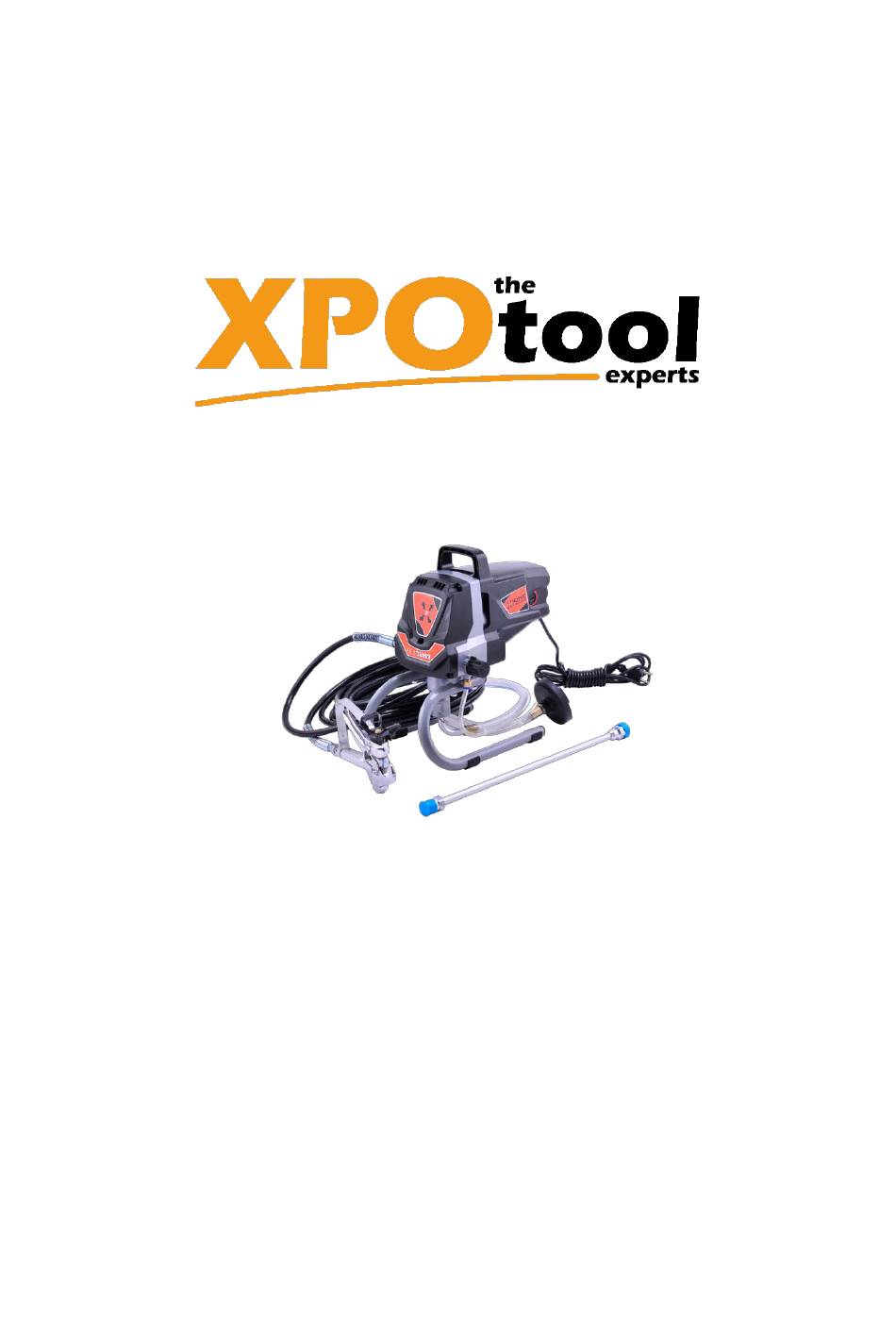

Kolbenpumpen-Farbsprühgerät
63003
Abbildung ähnlich, kann je nach Modell abweichen
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Aktualisierung der Dokumentation
Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie
bitte Kontakt mit uns auf.
Werbung
Verwandte Anleitungen für XPOtool 63003
Inhaltszusammenfassung für XPOtool 63003
- Seite 1 Bedienungsanleitung Kolbenpumpen-Farbsprühgerät 63003 Abbildung ähnlich, kann je nach Modell abweichen Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge- ringfügig abweichen. Aktualisierung der Dokumentation Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie...
- Seite 2 Sie bitte die folgende Adresse. Achtung! Um einen reibungslosen Ablauf Ihre Reklamation oder Ihrer Rückgabe zu gewährleisten, kontaktieren Sie vor der Rücksendung unbedingt unser Service Team. Retourenabteilung WilTec Wildanger Technik GmbH Königsbenden 28 52249 Eschweiler E-Mail: service@wiltec.info Tel:+49 2403 55592-0 Fax: (+49 2403 55592-15) https://www.XPOtool.com Artikel 63003 Seite 2 The Tool Experts 2021-1...
- Seite 3 Richten Sie das Farbsprühgerät nie auf Personen, sich selbst eingeschlossen, oder Tiere. • Stellen Sie sicher, dass keiner Ihrer Körperteile den Sprühstrom berührt. Vermeiden Sie, dass Körperteile mit undichten Stellen des Farbschlauchs in Kontakt kommen. https://www.XPOtool.com Artikel 63003 Seite 3 The Tool Experts 2021-1...
- Seite 4 Schützen Sie das Gerät vor möglicherweise entzündlichen Gefahrenquellen wie elektrostati- schen Spannungsfeldern, offenen Flammen, Zündflammen, elektrischen Geräten und heißen Gegenständen. Das Ein- oder Ausstecken eines Netzkabels sowie das Betätigen eines Licht- https://www.XPOtool.com Artikel 63003 Seite 4 The Tool Experts 2021-1...
-
Seite 5: Allgemeine Gefahrenhinweise
Führt zu schweren Sachschäden und Verletzungen. Vorsichtmaßnahmen • Lesen Sie vor der Inbetriebnahme des Geräts alle Anweisungen und Sicherheitshinweise. • Befolgen Sie alle örtlichen, staatlichen und überstaatlichen Vorschriften zur Belüftung, Brand- verhütung und zum ordnungsgemäßen Betrieb. https://www.XPOtool.com Artikel 63003 Seite 5 The Tool Experts 2021-1... - Seite 6 Führen Sie keine Änderungen an dem mitgelieferten Stecker durch. Wenn der Ste- cker nicht in die Steckdose passt, lassen Sie von einem qualifizierten Elektriker eine passende Steck- dose installieren. https://www.XPOtool.com Artikel 63003 Seite 6 The Tool Experts 2021-1...
- Seite 7 Der Druckregler regelt den Druck, mit dem die Pumpe die Flüssigkeit fördert. • Öler Der Öler ist für die Schmierung des Flüssigkeitsbereichs der Pumpe vorgesehen. • Schubstange Mithilfe der Schubstange wird das Einlassventil freigehalten und verhindert, dass getrocknetes Material haften bleibt. https://www.XPOtool.com Artikel 63003 Seite 7 The Tool Experts 2021-1...
- Seite 8 Farbsprühgerät und Ihrer Sprühpistole überein. Sämtliche Informationen und Anweisungen in dieser Anleitung gelten für alle Modelle, sofern nicht anders angegeben. Zubehör- und Anschlussteile Nr. Bezeichnung Nr. Bezeichnung Ein-/Ausschalter Motor, Übertragungskomponenten Einlassfilter Sprühdüsenhalter Ansaugschlauch Sprühpistole Rücklaufschlauch Farbschlauch Einlassventil https://www.XPOtool.com Artikel 63003 Seite 8 The Tool Experts 2021-1...
- Seite 9 Verriegeln Sie den Abzug stets, wenn Sie die Sprühdüse auf der Pistole anbringen oder wenn Sie aufhören, die Sprühpistole zu verwenden. Die Sprühpistole ist verriegelt, wenn die Abzugssperre in einem 90°-Winkel (rechtwinklig) zum Auslö- ser steht (beliebige Richtung). https://www.XPOtool.com Artikel 63003 Seite 9 The Tool Experts 2021-1...
- Seite 10 Sie Ihre Pumpe bereits verwendet haben, kann Wasser oder für die Reinigung verwendetes Lösungsmittel darin verbleiben. Entfernen Sie daher die Testflüssigkeit vor Inbetriebnahme und jede andere Flüssigkeit vor der nächsten Verwendung aus dem Gerät. Führen Sie dazu die folgenden Schritte aus: https://www.XPOtool.com Artikel 63003 Seite 10 The Tool Experts 2021-1...
- Seite 11 Material unge- hindert fließen kann. Wenn der PRIME/SPRAY-Drehknopf noch auf SPRAY steht, wirkt im Schlauch und in der Sprühpistole ein hoher Druck. Dieser wird erst schwächer, wenn der https://www.XPOtool.com Artikel 63003 Seite 11 The Tool Experts 2021-1...
- Seite 12 Tipps, um ein gutes Ergebnis zu erzielen. Tipp! Halten Sie die Sprühpistole immer im rechten Win- kel zur Oberfläche. Führen Sie die Sprühbewegung mit dem Arm und nicht aus dem Handgelenk aus. https://www.XPOtool.com Artikel 63003 Seite 12 The Tool Experts 2021-1...
- Seite 13 Lassen Sie die einzelnen Bahnen sich um etwa 30 % überlappen, um ein gleichmäßiges Sprüh- bild zu erhalten. Sollte Arbeit für mehr eine Stunde unterbrochen werden, folgen Sie den Anweisungen im Abschnitt Kurzzeitlage- rung. https://www.XPOtool.com Artikel 63003 Seite 13 The Tool Experts 2021-1...
- Seite 14 Folgen Sie den Anweisungen aus dem Abschnitt Druckabbau. a) Schrauben Sie das Anschlussstück mit einem verstellbaren Schraubenschlüssel von der Unterseite der Sprühpistole ab. Achten Sie dabei darauf, dass Sie die Feder nicht verlieren. https://www.XPOtool.com Artikel 63003 Seite 14 The Tool Experts 2021-1...
- Seite 15 Stellen Sie unabhängig von der verwendeten Reinigungslösung sicher, dass Sie diese nach der Reinigung Ihres Sprühgeräts ordnungsgemäß entsorgen. • Eine gründliche Reinigung und Schmierung des Sprühgeräts ist der wichtigste Schritt, mit dem Sie einen ordnungsgemäßen Betrieb nach der Lagerung sicherstellen können. https://www.XPOtool.com Artikel 63003 Seite 15 The Tool Experts 2021-1...
- Seite 16 Inneren des Anschlusses und des Ansaug- fangbehälter (nicht entsorgen!). schlauchs vorhanden sind. Schrauben Sie den Anschluss zur Pumpenreinigung auf einen Garten- schlauch. Verbinden Sie den Gartenschlauch und den Anschluss mit dem Anschlussstück am Ende des Saugschlauchs. https://www.XPOtool.com Artikel 63003 Seite 16 The Tool Experts 2021-1...
- Seite 17 11. Drehen Sie den PRIME/SPRAY-Drehknopf auf PRIME und drücken Sie erneut auf den Ab- In den Sprühmaterialbehälter sprühen zug, um den Druck abzubauen. Fahren Sie fort mit dem Abschnitt Reinigung der Sprühpistolenkomponenten fort. https://www.XPOtool.com Artikel 63003 Seite 17 The Tool Experts 2021-1...
- Seite 18 6. Drehen Sie den PRIME/SPRAY-Drehknopf in den Sprühmaterialbehälter sprühen auf PRIME und betätigen Sie die Pistole ein- mal, um den Druck zu entlasten. Fahren Sie mit dem Abschnitt Reinigung der Ansaugvorrichtung fort. https://www.XPOtool.com Artikel 63003 Seite 18 The Tool Experts 2021-1...
- Seite 19 Falls Sie ölbasierte Farben verwen- det haben, müssen Sie die Pumpe erneut mit Wasser durchspülen, damit sie so gut wie möglich gelagert werden kann. Fahren Sie mit dem Abschnitt Reinigung der Sprühpistolenkomponenten fort. https://www.XPOtool.com Artikel 63003 Seite 19 The Tool Experts 2021-1...
- Seite 20 (c) und die Unterlegscheibe (b) wie- wieder zusammen. der zusammen und bringen Sie die Düsenhalte- rung wieder an. 7. Schrauben Sie die Sprühpistole wieder auf den Farbschlauch. Ziehen Sie sie mit einem Schraubenschlüssel fest. https://www.XPOtool.com Artikel 63003 Seite 20 The Tool Experts 2021-1...
- Seite 21 PRIME. Schließen Sie das Sprühgerät an. Schalten Sie das Gerät EIN (I). 3. Drehen Sie den PRIME/SPRAY-Drehknopf auf SPRAY. Testen Sie das Sprühgerät an einem Übungsstück und be- ginnen Sie mit dem Sprühvorgang. https://www.XPOtool.com Artikel 63003 Seite 21 The Tool Experts 2021-1...
- Seite 22 Öl aus dem Becher gesaugt worden ist. 3. Wischen Sie das gesamte Gerät, den Schlauch und die Pistole mit einem feuchten Tuch ab, um Farbrückstände zu entfernen. Schließen Sie den Hochdruckschlauch wieder an den Anschluss an. https://www.XPOtool.com Artikel 63003 Seite 22 The Tool Experts 2021-1...
- Seite 23 2. Entfernen Sie die Frontabdeckung und die vier Schrauben, mit denen sie befestigt ist. Ver- wenden Sie dazu einen T20-Torx-Schraubendreher. 3. Entfernen Sie die Sicherungsschraube und die Unterlegscheibe, die den Zylinderstift fixieren. Der Zylinderstift verbindet den Gabelkopf mit dem Kolben. https://www.XPOtool.com Artikel 63003 Seite 23 The Tool Experts 2021-1...
- Seite 24 Öl auf den Bereich zwischen der oberen Mutter und dem Kolben. Dadurch halten die Dichtungen länger. 10. Montieren Sie die vordere Abdeckung auf. Schrauben Sie sie mit den vier Schrauben fest. 11. Bringen Sie das Einlassventil an und montieren Sie anschließend die Absaugvorrichtung. https://www.XPOtool.com Artikel 63003 Seite 24 The Tool Experts 2021-1...
- Seite 25 Nr. Bezeichnung Nr. Bezeichnung Obere Mutter O-Ring Obere Dichtung Ventilgehäuse Sicherungsschraube Stahlkugel Kolben-/Dichtungseinheit Hülse Achtung! Versuchen Sie nicht, die Dich- tung vom Kolben zu trennen. Sicherungsstück 10 Gabelkopf https://www.XPOtool.com Artikel 63003 Seite 25 The Tool Experts 2021-1...
- Seite 26 Farbe verdünnen oder sieben. fällt der Druck ab. Einlassventileinheit beschädigt Einlassventil austauschen.* oder abgenutzt Ansaugschlauch locker Saugschlauch fest anschrauben. PRIME/SPRAY- PRIME/SPRAY-Ventil ver- Ventil steht Fachkraft hinzuziehen. schmutzt oder abgenutzt SPRAY und es fließt https://www.XPOtool.com Artikel 63003 Seite 26 The Tool Experts 2021-1...
- Seite 27 Fingerzeig dafür, wann Verschleißteile ausgetauscht werden müssen. In der unten stehenden Tabelle sind einige Einzelteile abgebildet. Weitere Informationen zum Zeitpunkt, an dem Sie diese Teile benötigen, finden Sie in der oben stehenden Tabelle zur Fehlerbe- hebung. https://www.XPOtool.com Artikel 63003 Seite 27 The Tool Experts 2021-1...
- Seite 28 Explosionszeichnung und Teileliste Bezeichnung Bezeichnung Sprühdüse 517 Hinteres Gehäuse Düsenhalter Stift Diffuser, ⅞″ Abzugsschraube (lang) Ventilfedereinheit Filter, weiß Abzugssicherung Unterlegscheibe Abzug Griff Abzugsschraube (kurz) Feder Sprühpistolenkopf Dichtungsring Sechskantmutter Anschlussstück https://www.XPOtool.com Artikel 63003 Seite 28 The Tool Experts 2021-1...
- Seite 29 WilTec Wildanger Technik GmbH Königsbenden 12 / 28 D-52249 Eschweiler Wichtiger Hinweis: Nachdruck, auch auszugsweise, und jegliche kommerzielle Nutzung, auch von Teilen der Anleitung, nur mit schriftlicher Genehmigung, der WilTec Wildanger Technik GmbH. https://www.XPOtool.com Artikel 63003 Seite 29 The Tool Experts 2021-1...
