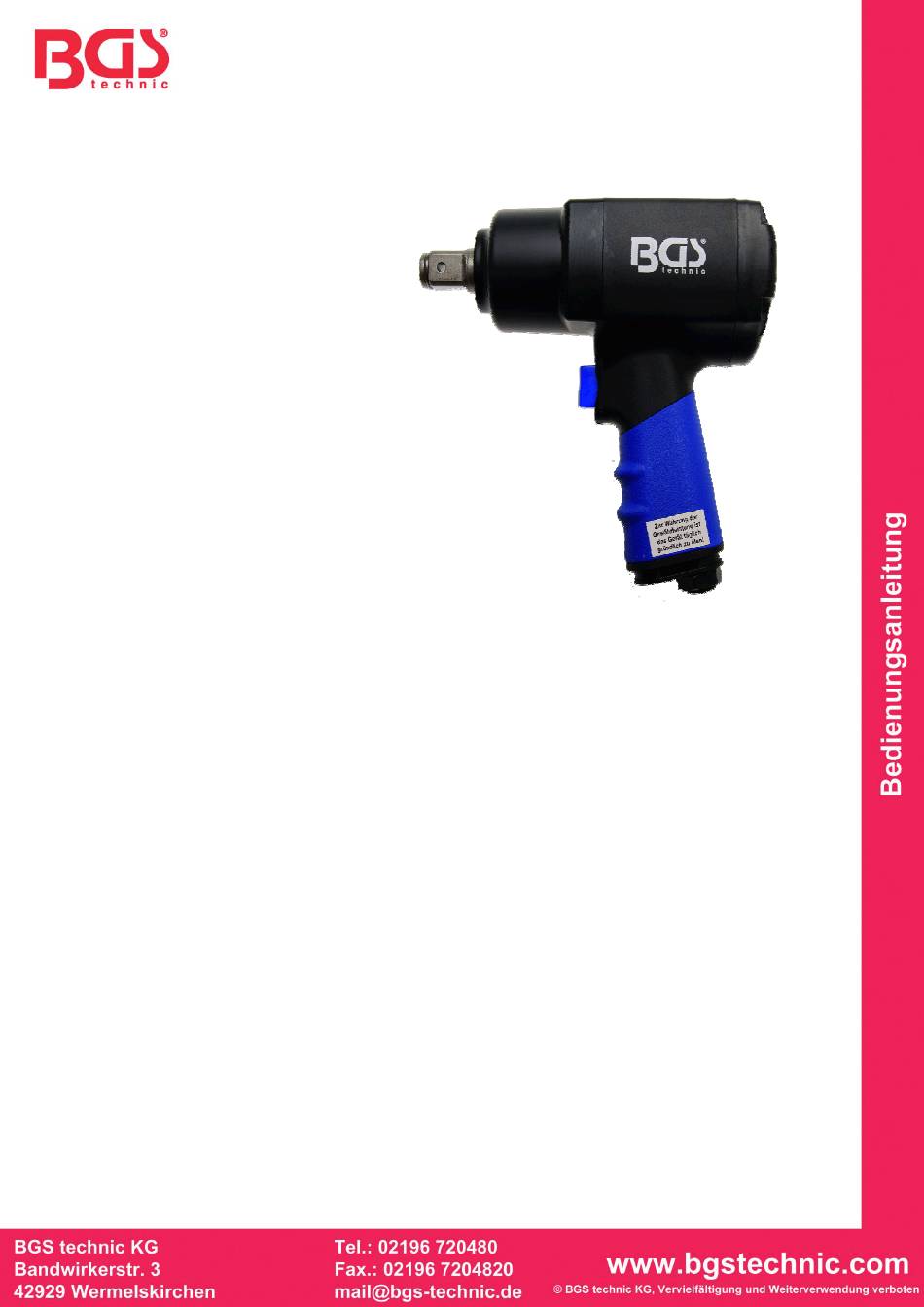

BGS technic 3235 Bedienungsanleitung
Drucklufr-schlagschrauber 3/4
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

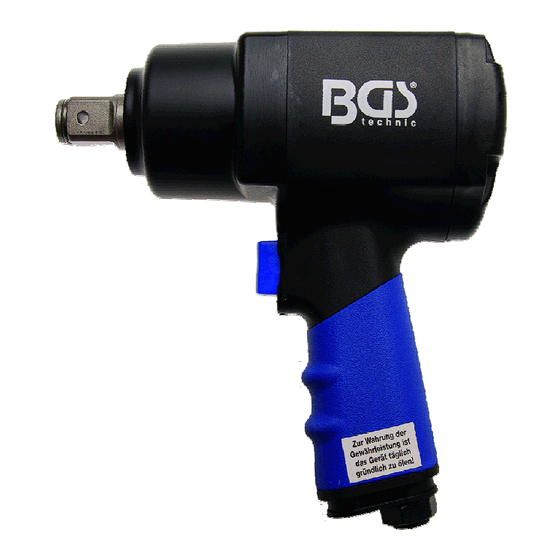

Druckluft-Schlagschrauber 3/4"
Technische Daten
Antrieb:
Max. Drehmoment:
Max. Drehzahl:
Arbeitsdruck:
Max. Druck:
Durchschn. Luftverbrauch: 153 L/min (5,4 cfm)
Empfohlener Schlauch-Ø: 12,5 mm (1/2")
Max. Schlauchlänge:
Luftanschluss:
Geräuschentwicklung:
Vibration:
Gewicht:
Länge:
Anwendungsbereich
Dieser Schlagschrauber ermöglicht das Anziehen und Lösen von Gewindemuttern und
Gewindeschrauben der von Hersteller spezifizierten Größen. Der Schlagschrauber sollte
ausschließlich in Verbindung mit einem passenden ¾" Steckschlüssel-Einsatz (vierkant, weiblich)
verwendet werden. Es dürfen ausschließlich Steckschlüssel-Einsätze verwendet werden, die für den
Gebrauch in Kombination mit einem Schlagschrauber geeignet sind!
Geeignete Verlängerungen, Kardangelenke oder Steckschlüsseladapter dürfen zwischen dem
Vierkant-Antrieb des Schraubers (männlich) und dem Steckschlüssel-Einsatz (vierkant, weiblich)
eingesetzt werden. Der Schlagschrauber darf nicht zu anderen, als den vom Hersteller spezifizierten
Anwendungen verwendet werden, ohne den Hersteller oder dessen autorisierten Händler zuvor
konsultiert zu haben. Zuwiderhandlungen können zu Sach- und Personenschaden sowie zu einem
Verlust aller Haftungs- und Garantieansprüche führen.
Benutzen Sie einen Schlagschrauber niemals zu dem Zweck, fest sitzende Muttern zu lösen oder
schief aufgeschraubte Gewindemuttern zu richten. Versuchen Sie niemals den Schlagschrauber zu
modifizieren, weder für fremde Zwecke noch für seinen eigentlichen Anwendungsbereich.
Arbeitsplatz
Dieses Werkzeug sollte ausschließlich als Handwerkzeug benutzt werden. Zu diesem Zweck wird
stets empfohlen, während der Anwendung einen sicheren Stand auf festem Boden zu wahren. Vor
jeder Benutzung sollte der jeweilige Benutzer daher seinen festen Stand sowie einen festen Griff
kontrollieren und sich stets darüber bewusst sein, dass das Werkzeug beim Lösen von
Gewindemuttern eine starke Fliehkraft weg von der gelösten Mutter entwickeln kann. Ein
ausreichender Spielraum zum Ausweichen und Abfangen dieser Fliehkraft sollte daher stets
eingerechnet werden. So können Quetschungen und andere Verletzungen der Hand oder des
gesamten Körpers vermieden werden.
20 (3/4)
1356 Nm (1000 ft-lb)
9000 U/min
6,2 Bar (90 psi)
7,0 Bar (100 psi)
10 m (30 ft)
1/4" NPT
LpA = 93,7 dB(A)
LwA = 104,7 dB(A)
ahd = 4,4 m/s²
K = 1,5 m/s²
2,1 Kg (4,62 lbs)
200 mm (7,87 inch)
Art. 3235
