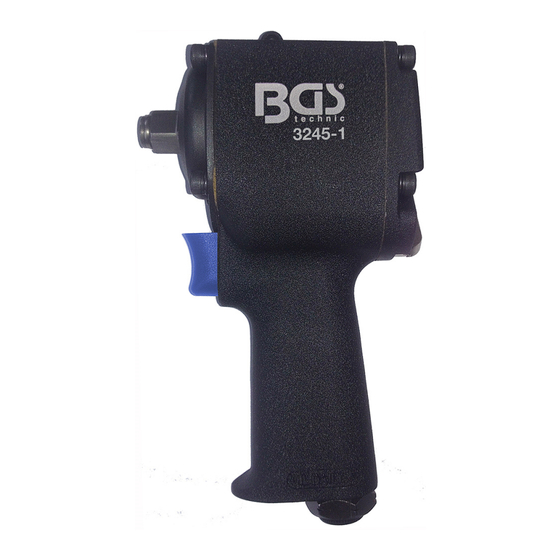

BGS technic 3245-1 Bedienungsanleitung

Druckluft-Schlagschrauber 12,5 (1/2)
Spezifikationen
Antrieb: 12,5 (1/2)
Max. Drehmoment: 678 Nm
Max. Drehzahl: 10000 U/min
Arbeitsdruck: 6,2 Bar
Luftverbrauch: 0,12 m³/min
Drucklufteingang: 1/4"
Geräuschpegel: 86 dB(A)
Vibration: 2,8 m/sec²
Gewicht: 1,3 Kg
Länge: 99 mm
Mechanik: Doppelhammer
WICHTIGE SICHERHEITS-INFORMATIONEN
ACHTUNG!
Lesen, verstehen und befolgen Sie alle Anweisungen und Warnungen vor der Inbetriebnahme
dieses Druckluftgerätes. Andernfalls kann es zu Verletzungen, Sachschäden und zum Erlöschen
der Garantie führen.
Vor jedem Gebrauch das Druckluftgerät mit 4 bis 5 Tropfen Druckluftgeräte-Öl schmieren.
Nur mit Druckluftsystemen betreiben, die über einen korrekten Luftdruck und ausreichend
Luftvolumen (L/min) für dieses Werkzeug verfügen.
1. Sicherstellen, dass das Werkzeug sich in der Position OFF befindet, wenn es mit dem
Druckluftsystem verbunden wird.
2. Bei Verwendung von Druckluft-Werkzeugen immer eine zugelassene Schutzbrille tragen. Tragen
Sie eine geeignete Maske wenn Staub aufgewirbelt wird.
3. Verwenden Sie ausschließlich Zubehör, das für den Einsatz mit Druckluft-Werkzeugen ausgelegt
ist. Zum Beispiel: Bei Schlagschrauber keine gängigen Einsätze verwenden, sondern nur Kraft-
Einsätze.
4. Das Werkzeug von der Druckluftversorgung trennen, bevor Zubehör installiert und Wartungen
durchgeführt wird oder das Gerät nicht in Gebrauch ist.
5. Immer das Werkzeug mit gesundem Menschenverstand betreiben. Tragen Sie keine weite
Kleidung oder Schmuck die von beweglichen Teilen erfasst werden und zu Verletzungen führen
kann. Werkzeug nur in sicherer Entfernung von sich selbst und anderen betreiben.
6. Herstellerangaben des Druckluftsystems bei der Installation von Reglern, Filtern und anderem
Zubehör beachten
.
ANLEITUNG
1. Um das Werkzeug auf ein bestimmtes Drehmoment einzustellen, wählen Sie eine Mutter oder
Schraube mit gleicher Güte, Größe und Gewindesteigung und befestigen Sie diese mit dem
Drehmoment mit dem Schrauben später angezogen werden.
2. Drehen Sie den Luftregler auf niedrigste Position und erhöhen Sie die Leistung schrittweise bis
die Mutter bzw. Schraube sich bewegt. Leistung des Schlagschrauber wieder leicht mindern. Das
Werkzeug ist jetzt justiert. Alle Schrauben müssen nach der Montage immer mit einem
Drehmomentschlüssel überprüft werden.
3. Muttern niemals mit höherem Drehmoment wie vorgesehen festziehen. Mutter bzw. Schraube im
Gewinde ansetzen und mehrere Umdrehungen von Hand befestigen. Mit dem Schlagschrauber
die Schraube anziehen, bis diese bündig an der Auflagefläche aufliegt.
Art. 3245-1
