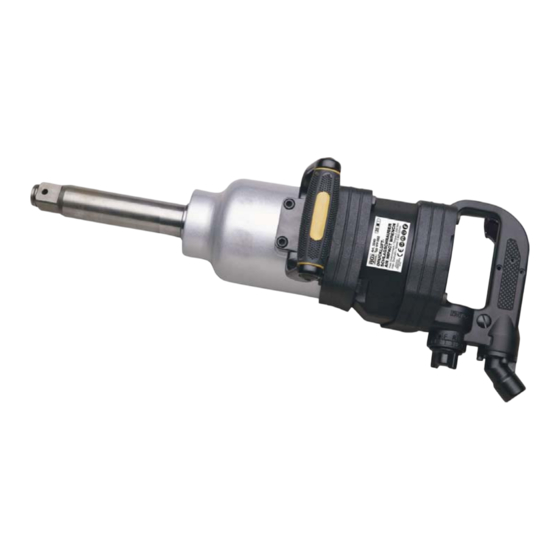

BGS technic 3240 Bedienungsanleitung

SPEZIFIKATION
Antriebsvierkant: 25 (1)
Drehzahl (ohne Last): 3.900 U/min
Max. Drehmoment: 2200 Nm
Lufteinlass: 3/8"
Empfohlene Schlauchgröße: 13 mm (1/2")
Arbeitsdruck: 6.2 – 7.9 Bar (90 - 115 PSI)
Anleitung zur Bedienung und Wartung:
ƒ
Benutzen Sie zur Schmierung nur Spindel-, Nähmaschinen- oder SEW Maschinenöl. Verwenden
Sie keine recycle Öle, da die Gefahr besteht, dass Bauteile des Schlag-Schraubers zerstört
werden.
ƒ
Der Arbeits-Luftdruck sollte um 6,2-7,9 kg / cm ² liegen, bei geringerem Luftdruck hat der
Schlagschrauber nicht die volle Leistung, bei höherem Druck wird die Standzeit des Schlag-
Schraubers rapide herabgesetzt.
ƒ
Die Druckluftanlage muss mit einem Luftfilter, Regler und Öler ausgestattet sein. (Siehe
Abbildung 1).
ƒ
Bei Anlagen die nicht über einen automatischen Öler verfügen, muss der Schlag-Schrauber vor
und nach dem Gebrauch über die entsprechende Öffnung geölt werden. Nur so wird
gewährleistet, dass der Schlag-Schrauben seine volle Leistung abgeben kann und über einen
langen Zeitraum einwandfrei funktioniert.
ƒ
Überprüfen Sie regelmäßig die Druckluftanlage auf Wasser oder Verunreinigung. Entwässern Sie
Ihre Druckluftanlage einmal in der Woche.
ƒ
Prüfen Sie Schlauchverbindungen und Armaturen auf Leckage, denn nur wenn alle Bauteile der
Anlage 100% dicht sind, hat der Schlag-Schrauber seine volle Leistung.
ƒ
Überprüfen Sie den Schlag-Schrauber vor jedem Gebrauch auf Beschädigungen, ein defektes
Druckluft-Werkzeug kann zu schweren Verletzungen und zu Sachschäden führen. Sollten Sie
einen Defekt feststellen darf der Schlag-Schrauber erst nach erfolgter Reparatur in Betrieb
genommen werden.
ƒ
Reparaturen am Schlagschrauben dürfen nur von qualifiziertem Personal durchgeführt werden.
ƒ
Verwenden Sie nur Zubehör das für den Druckluftbereich freigegeben ist, anderes Zubehör darf
nicht verwendet werden.
Empfohlenes Druckluftsystem
WARNHINWEIS
Tragen Sie beim Arbeiten mit dem Schlagschrauber immer eine Schutzbrille und Schutzhandschuhe.
Verwenden Sie nur Einsätze die für Schlagschrauber geeignet sind, bei Benutzung anderer, nicht
Schlagschrauber geeigneter Einsätze, besteht die Gefahr von Verletzungen und Sachschäden.
Schlagschrauber 25 (1)
Art. 3240
Abb.1
