Ropex HCB-2 Montageanleitung Seite 9

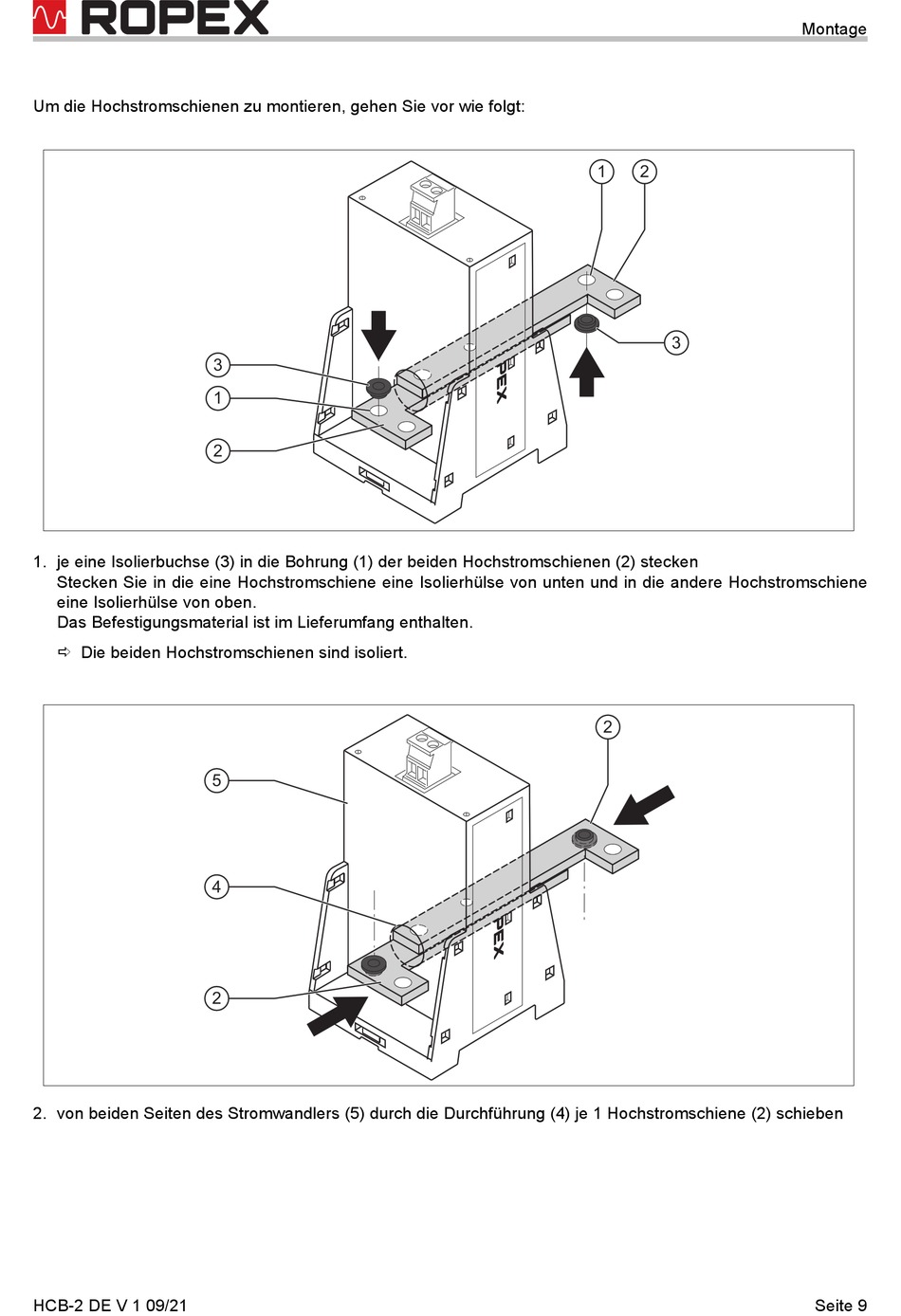

Um die Hochstromschienen zu montieren, gehen Sie vor wie folgt:
1. je eine Isolierbuchse (3) in die Bohrung (1) der beiden Hochstromschienen (2) stecken
Stecken Sie in die eine Hochstromschiene eine Isolierhülse von unten und in die andere Hochstromschiene
eine Isolierhülse von oben.
Das Befestigungsmaterial ist im Lieferumfang enthalten.
 Die beiden Hochstromschienen sind isoliert.
2. von beiden Seiten des Stromwandlers (5) durch die Durchführung (4) je 1 Hochstromschiene (2) schieben
HCB-2 DE V 1 09/21
3
1
2
5
4
2
1 2
3
2
Montage
Seite 9
