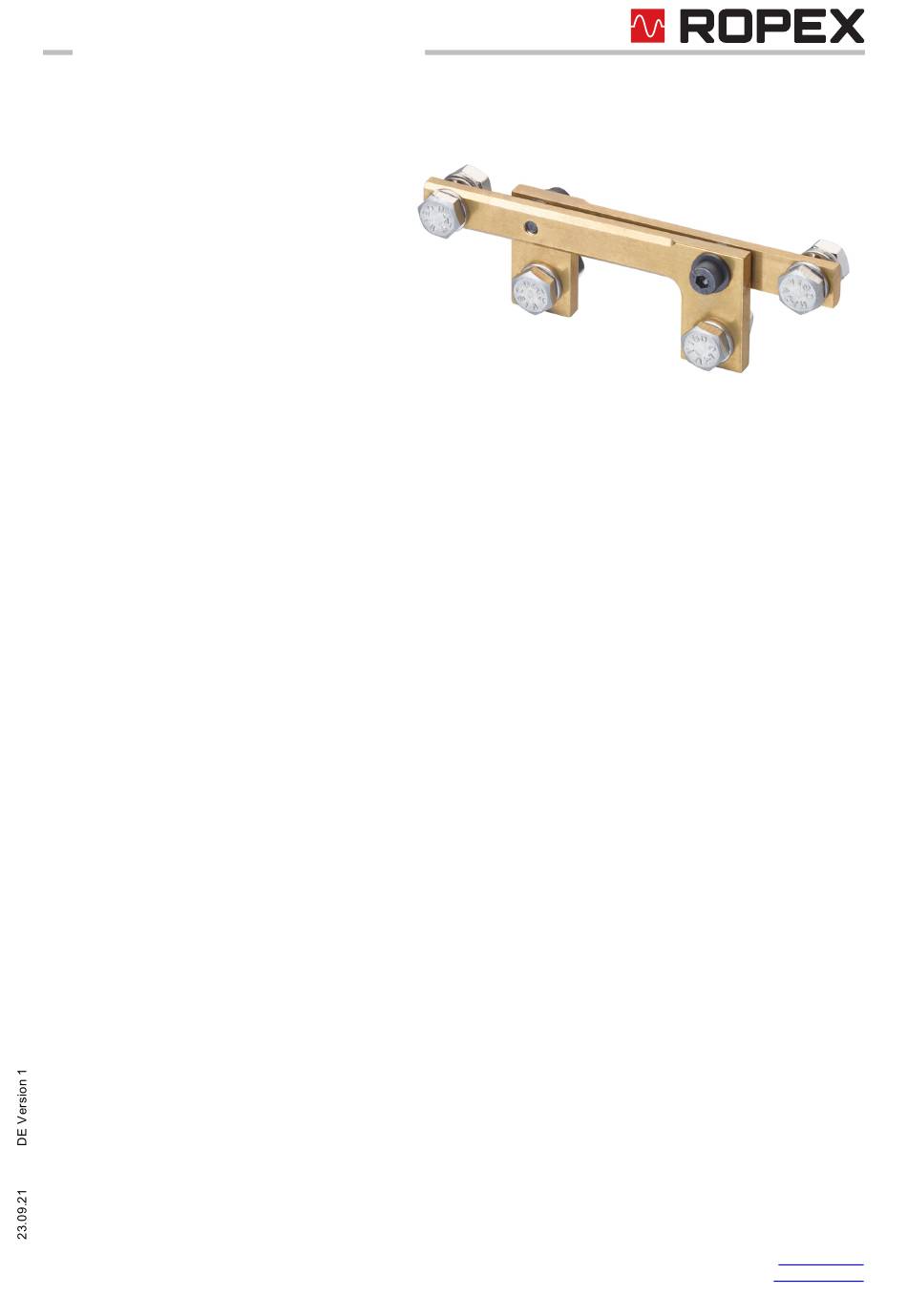

- Seite 1 ZUBEHÖR HCB-2 Montageanleitung Für qualifizierte Fachkräfte ROPEX Industrie-Elektronik GmbH Tel.: +49 (0)7142-7776-0 E-Mail: info@ropex.de Adolf-Heim-Str. 4 Fax: +49 (0)7142-7776-211 Internet: https://ropex.de 74321 Bietigheim-Bissingen Technische Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Bestellschlüssel ..............12 Seite 2 HCB-2 DE V 1 09/21... -
Seite 3: Revisionsliste
Revisionsliste Revisionsliste Version Änderung • Neuerstellung der Dokumentation HCB-2 DE V 1 09/21 Seite 3... -
Seite 4: Zu Dieser Anleitung
Betriebsanleitung für den Stromwandler CBM-2 Urheberrecht Alle in dieser Anleitung festgelegten Informationen, Texte, Fotografien und Grafiken sind von ROPEX Industrie- Elektronik GmbH urheberrechtlich geschützt. Die Vervielfältigung, Veröffentlichung, Bearbeitung, Übersetzung oder Weitergabe an Dritte ist ohne unsere vorherige schriftliche Erlaubnis nicht gestattet. -
Seite 5: Zur Ihrer Sicherheit
► Betreiben Sie das Gerät nur vollständig montiert und installiert. ► Achten Sie darauf, dass das Gehäuse unbeschädigt, vollständig und richtig montiert ist. ► Beachten Sie ergänzend zu dieser Anleitung die Verbots-, Warn- und Gebotsschilder am Gerät. HCB-2 DE V 1 09/21 Seite 5... -
Seite 6: Produktbeschreibung
Produktbeschreibung Verwendung Die Hochstromschienen HCB-2 dienen zur Verwendung bei der Installation des Stromwandlers CBM-2 mit zwei Hochstromkabeln, wenn die Summe der Durchmesser der beiden Hochstromkabel größer als 12 mm ist. Die Hochstromschienen HCB-2 dürfen nur mit Temperaturreglern und passend ausgelegten Bauteilen betrieben werden. -
Seite 7: Lieferumfang
2 Hochstromschienen (Winkelprofil) • Befestigungsmaterial: • Zylinderschraube mit Innensechskant (M4 • Sechskantschraube (M6 • Sechskantmutter (M6) • Scheibe (M6) • Fächerscheibe (M6) • Isolierbuchse (für M4) HCB-2 DE V 1 09/21 Seite 7... -
Seite 8: Montage
► Schalten Sie die Netzspannung aus. ► Prüfen Sie das Gerät auf Spannungsfreiheit. HINWEIS Sachschaden durch unzulässiges Befestigungsmaterial Wenn Sie ungeeignetes Befestigungsmaterial verwenden, wird die Funktion des Geräts beeinträchtigt. ► Verwenden Sie nur das mitgelieferte Befestigungsmaterial. Seite 8 HCB-2 DE V 1 09/21... - Seite 9 Stecken Sie in die eine Hochstromschiene eine Isolierhülse von unten und in die andere Hochstromschiene eine Isolierhülse von oben. Das Befestigungsmaterial ist im Lieferumfang enthalten. Die beiden Hochstromschienen sind isoliert. 2. von beiden Seiten des Stromwandlers (5) durch die Durchführung (4) je 1 Hochstromschiene (2) schieben HCB-2 DE V 1 09/21 Seite 9...
- Seite 10 Das Befestigungsmaterial ist im Lieferumfang enthalten. 5. alle Schrauben festziehen Drehmoment: M6: 3,5 Nm bis 6,0 Nm M4: 0,5 Nm bis 1,0 Nm Die Hochstromschienen mit Kabelschuhen und Hochstromkabel sind montiert. Seite 10 HCB-2 DE V 1 09/21...
-
Seite 11: Wartung
Das Gerät unterliegt während des Betriebs Vibrationen, die die Schraubverbindungen lösen können. Um Schäden vorzubeugen, prüfen Sie das Gerät in regelmäßigen Abständen auf lose Verbindungen und ziehen Sie gegebe- nenfalls alle Schrauben nach. Reinigen Sie das Gerät von außen unter Verwendung von trockener Druckluft. HCB-2 DE V 1 09/21 Seite 11... -
Seite 12: Bestellschlüssel
Bestellschlüssel Bestellschlüssel Hochstromschiene HCB-2 Art.-Nr. 885218 Hochstromschiene HCB-1 Art.-Nr. 885110 Fehlerstromwandler CBM-2 Art.-Nr. 885217 Seite 12 HCB-2 DE V 1 09/21...
