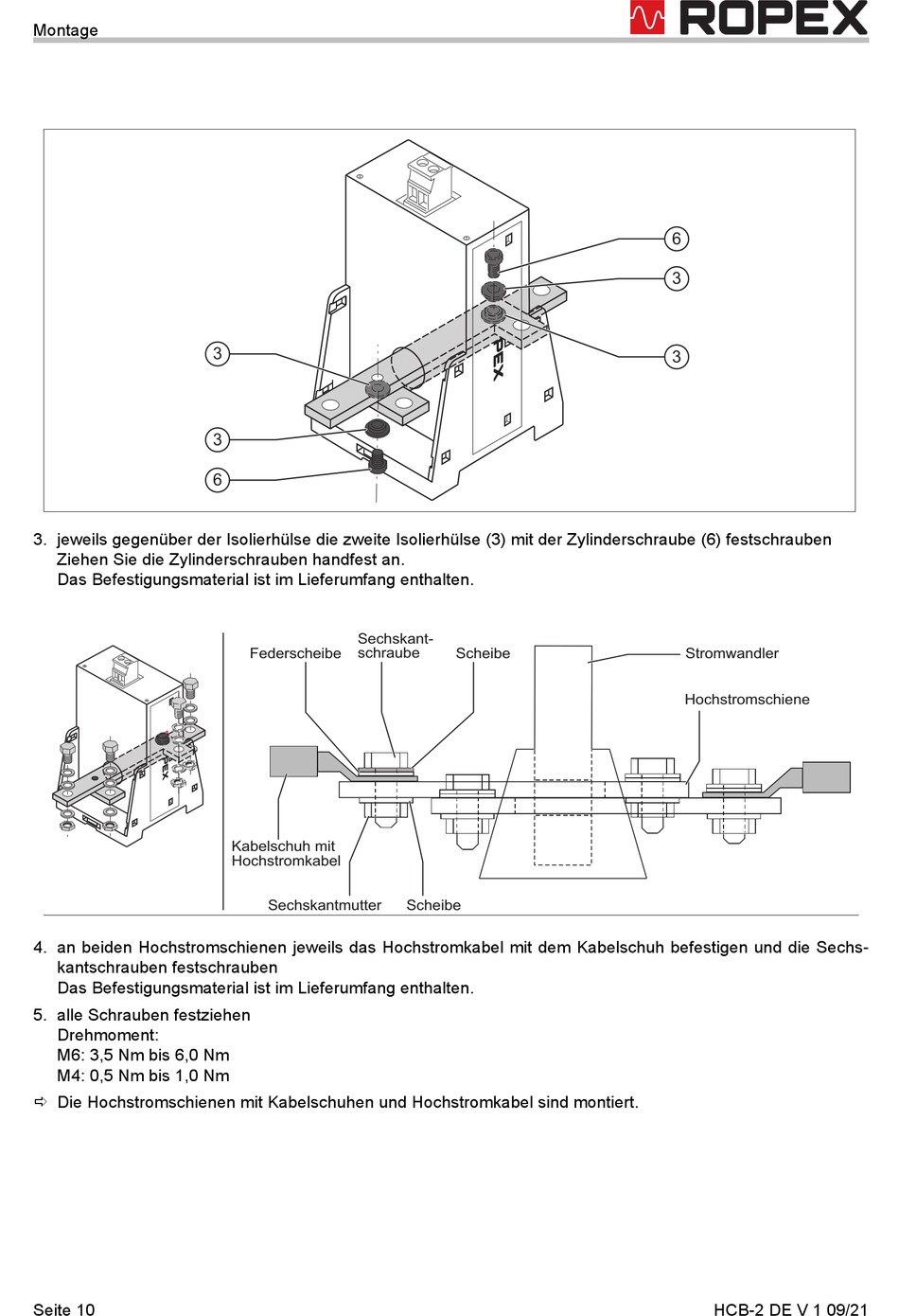

Ropex HCB-2 Montageanleitung Seite 10

Montage
3. jeweils gegenüber der Isolierhülse die zweite Isolierhülse (3) mit der Zylinderschraube (6) festschrauben
Ziehen Sie die Zylinderschrauben handfest an.
Das Befestigungsmaterial ist im Lieferumfang enthalten.
4. an beiden Hochstromschienen jeweils das Hochstromkabel mit dem Kabelschuh befestigen und die Sechs-
kantschrauben festschrauben
Das Befestigungsmaterial ist im Lieferumfang enthalten.
5. alle Schrauben festziehen
Drehmoment:
M6: 3,5 Nm bis 6,0 Nm
M4: 0,5 Nm bis 1,0 Nm
 Die Hochstromschienen mit Kabelschuhen und Hochstromkabel sind montiert.
Seite 10
3
3
6
Sechskant-
Federscheibe schraube
Kabelschuh mit
Hochstromkabel
Sechskantmutter
Scheibe
Scheibe
6
3
3
Stromwandler
Hochstromschiene
HCB-2 DE V 1 09/21
