BGS technic 9418 Bedienungsanleitung

Antriebszahnrad-Fixierwerkzeug für VAG 3,6L FSI
VERWENDUNGSZWECK
Dieses Werkzeug dient zur Fixierung des
Hochdruckpumpen-Antriebszahnrades und wird
benötigt beim Einstellen der Ventilsteuerzeiten.
Das Werkzeug ist zu verwenden wie OEM
T10332 und geeignet für VAG 3,6L 6-Zylinder 4-
Ventil FSI Motoren ohne mechanische
Unterdruckpumpe (Motorcode: BLV, BHL, BHK)
Diese Motoren werden z.B. verbaut im
VW Passat (357) (3C2) (3C5) ab 2006
VW Touareg (7L6) (7LA) ab 2006
Audi Q7 (4LB) ab 2007
SICHERHEITSHINWEISE
Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•
Verwenden Sie das Werkzeug nur für den vorgesehenen Verwendungszweck.
•
Legen Sie das Werkzeug niemals auf die Fahrzeug-Batterie. Gefahr von Kurzschluss.
•
Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere
•
Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen
verursachen.
Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•
Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•
Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches
•
Starten des Motors und einen dadurch entstehenden Motorschaden.
Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch,
•
verwenden Sie immer fahrzeugspezifische Serviceliteratur, dieser entnehmen Sie bitte
technische Angaben wie Drehmomentwerte, Hinweise zur Demontage/Montage, usw.
Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen von Hand
•
drehen und die Steuerzeiten erneut überprüfen.
Drehen Sie den Motor nur in normaler Drehrichtung (im Uhrzeigersinn soweit nicht anders
•
angegeben)
VERWENDUNG

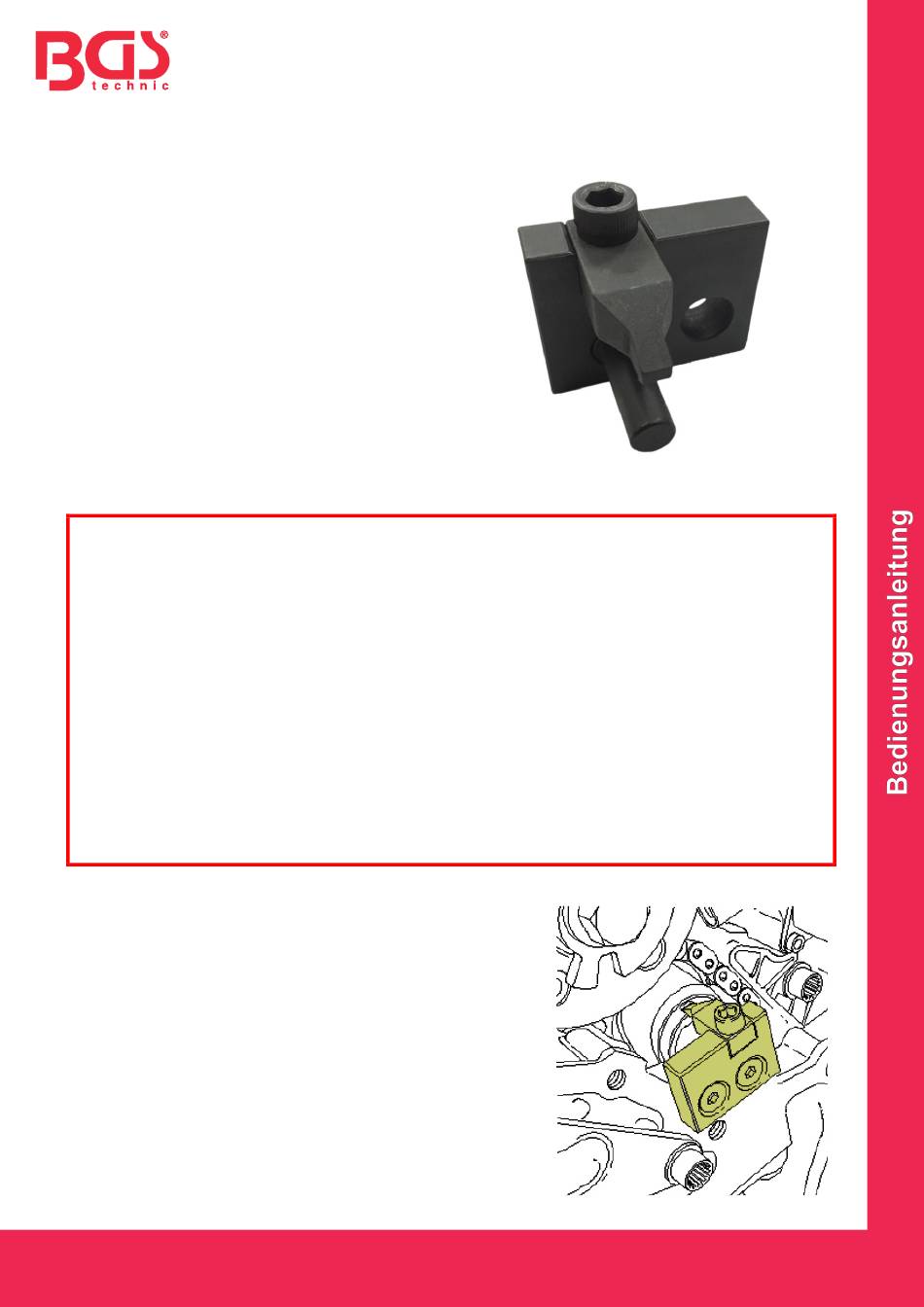

Zum Fixieren des Antriebszahnrades der Hochdruckpumpe,
das Werkzeug wie abgebildet montieren.
Lässt sich das Werkzeug nicht montieren und die
Aussparung im Antriebszahnrad steht nach unten, alle
Arretier- und Einstellwerkzeuge entfernen, den Motor in
normale Drehrichtung drehen, bis die Aussparung nach oben
steht und alle Arretier- und Einstellwerkzeuge sich einsetzen
lassen.
