17. Buchse COM
Diese Buchse dient als gemeinsame Masse-Buchse.
18. Trageriemen
Stecken Sie die Hand durch den Trageriemen, um ein versehentliches Herunterfallen des Stromzangen-Messgerätes zu verhindern.
3.

Bedienungsanleitung

3.1 DC/AC-Strommessungen

WARNUNG: Stellen Sie sicher, dass bei Strommessungen keine Prüfschnüre an den Buchsen des Messgerätes angeschlossen sind.
3.1.1 Gleichstrom
a. Stellen Sie den Drehschalter auf 40A DC oder 200A DC.
b. Drücken Sie die Taste Zero, um die Anzeige auf Null zu stellen.
c. Drücken Sie den Auslöser, um die Stromzange zu öffnen, und umschließen Sie den Leiter, dessen Strom gemessen werden soll,
vollständig. Zwischen den beiden Hälften der Stromzange darf sich kein Luftspalt befinden.
d. Lesen Sie die Messwert von der LCD-Anzeige ab.
3.1.2 Wechselstrom
a. Stellen Sie den Drehschalter auf 40A AC oder 200A AC.
b. Drücken Sie den Auslöser, um die Stromzange zu öffnen, und umschließen Sie den Leiter, dessen Strom gemessen werden soll,
vollständig. Zwischen den beiden Hälften der Stromzange darf sich kein Luftspalt befinden.
c. Lesen Sie die Messwert von der LCD-Anzeige ab.

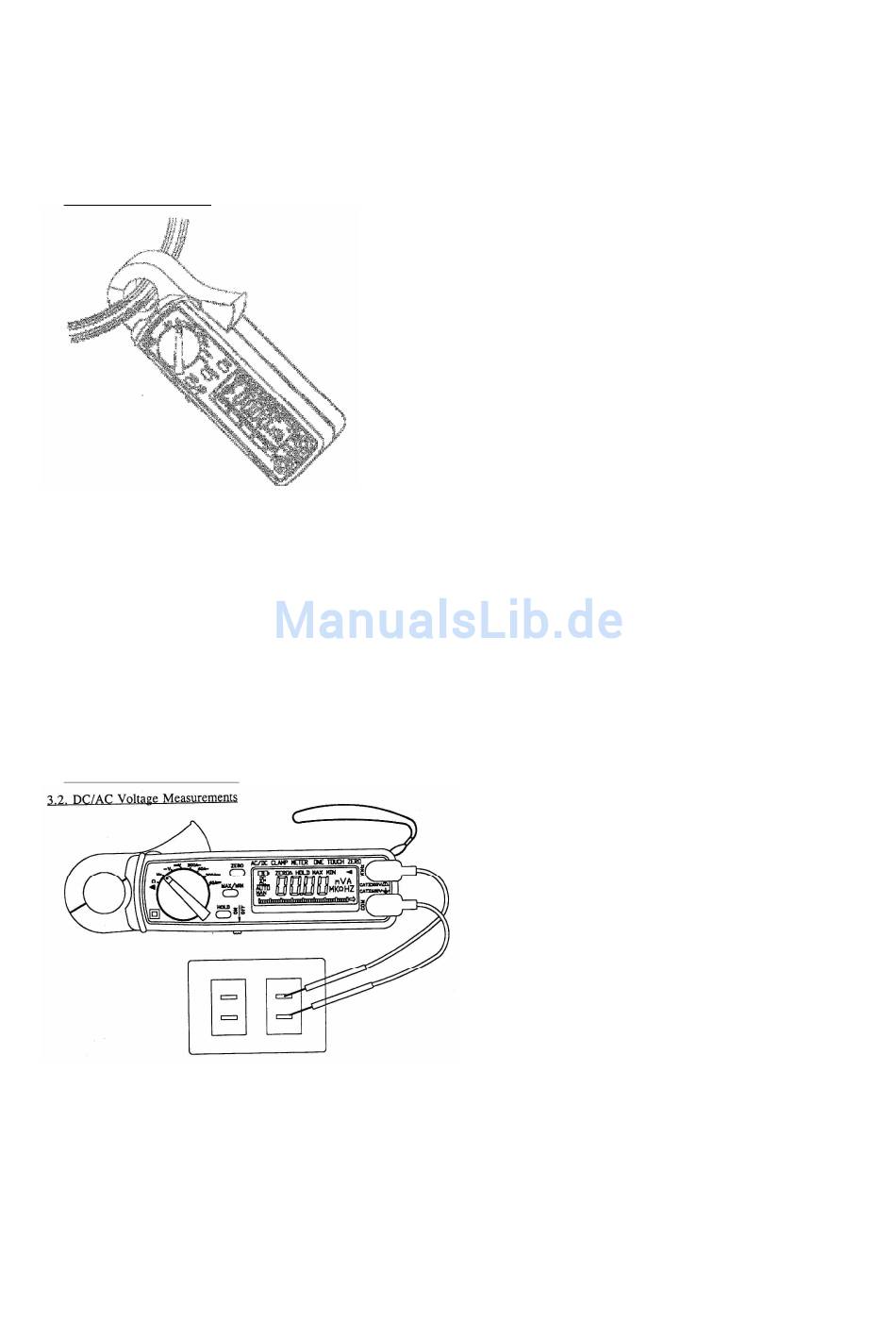

3.2 DC/AC-Spannungsmessungen

WARNUNG: Die maximale Eingangsspannung bei Gleich- und Wechselspannungsmessungen ist 600V. Versuchen Sie keine Spannungen
zu messen, die diesen Grenzwert überschreiten. Ein Überschreiten des Grenzwertes kann zu elektrischen Schlägen und zu einer
Beschädigung des Stromzangen-Messgerätes führen.
3.2.1

Gleichspannung

a. Stellen Sie den Drehschalter auf V DC.
b. Stecken sie die Prüfschnüre in die Eingangsbuchsen.
c. Schließen Sie die Klemmen der Prüfschnüre PARALLEL zu dem zu messenden Schaltkreis an.
d. Lesen Sie die Messwert von der LCD-Anzeige ab.
3.2.2

Wechselspannung

a. Stellen Sie den Drehschalter auf V AC.
