1.

Eigenschaften

1. Genaues DC/AC-Digitalmultimeter mit Stromzange
2. Hohe Auflösung von 10mA im DC/AC-Messbereich 40A
3. Nullstellung mit einem Tastendruck für DCA-Justierung
4. Stromzange mit 23 mm Durchmesser
5. Große 3-3/4-stellige LCD-Anzeige
6. Schnelle Balkenanzeige (20 mal/s) zur Überwachung transienter Vorgänge
7. Durchgangsprüfung und Frequenzmessungen
8. Funktionen Max/Min und Data Hold
9. 600V Überspannungsschutz bei Widerstandsmessungen
10. Ein einziger, einfach zu bedienender Drehschalter zur Auswahl aller Funktionen
11. Ideal für Arbeiten in engen Schaltschränken oder Kabelkanälen

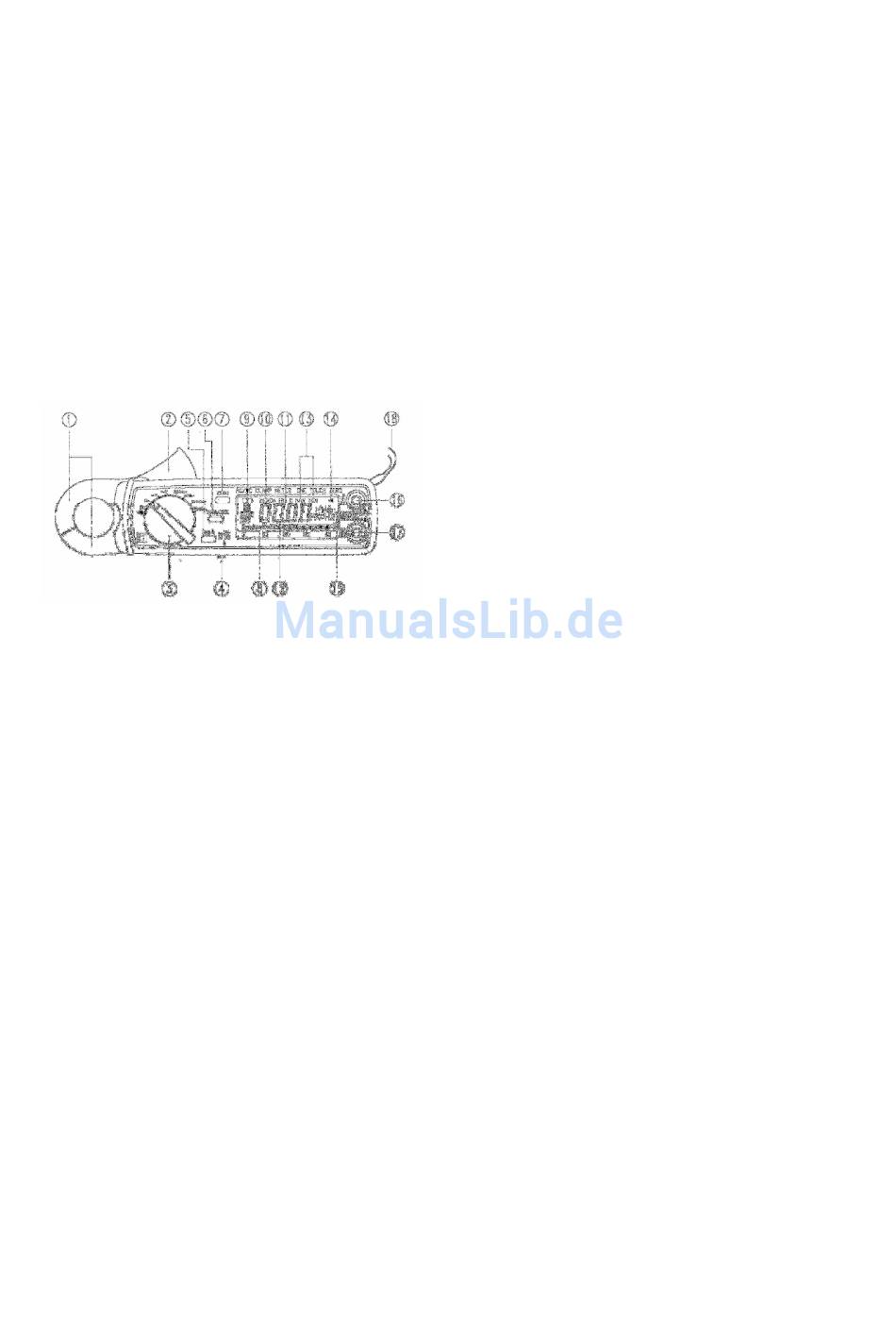

2. Beschreibung des Bedienfeldes

Transformator-Klemmbacke
Dient zur Erfassung des Stromsignals. Zur Messung von Gleich- und Wechselstrom muss der Leiter von der Stromzange umgeben sein.
Stromzangen-Auslöser
Dient zum Öffnen der Stromzange.
3. Funktions-Wahlschalter
Dient zum Einstellen der gewünschten Funktion, wie DCA, ACA, DCV, ACV, Hz, Ohm und Durchgangsprüfung.
4. Ein/Aus-Schalter (On/Off)
Dient zum Ein-/Ausschalten des Gerätes.
5. Taste Data Hold
Wenn diese Taste gedrückt wird, bleibt der Messwert in der LCD-Anzeige gespeichert. Zum Verlassen der Funktion diese Taste erneut
drücken.
6. Taste Max/Min Hold
Mit dieser Taste wird der Maximal- oder Minimalwert angezeigt und während der Messung aktualisiert. Wird die Taste einmal gedrückt,
wird der Minimalwert angezeigt und aktualisiert. Wird die Taste erneut gedrückt, wird der Maximalwert angezeigt und aktualisiert. Durch
erneutes Drücken (den dritten Tastendruck) wird das Stromzangen-Messgerät zurück in den normalen Messungs-Modus geschaltet. Die
Nullstellungs-Funktion ist gesperrt, wenn MAX/MIN eingeschaltet ist.
7. Taste Zero/Relativmessung
Wenn diese Taste gedrückt wird, wird der angezeigte Messwert auf Null gesetzt und als Referenzwert für die nachfolgenden Messungen
benutzt. Diese Funktion wird auch dazu verwendet, Offset-Werte auf Null zu setzen, die durch den Restmagnetismus im für die
Gleichstrommessung verwendeten Spulenkern verursacht werden. Die Funktion Zero/Relative ist gesperrt, wenn die Taste MAX/MIN
gedrückt wird.
8. LCD
Eine 3-3/4-stellige Flüssigkristallanzeige mit dem maximalen Anzeigewert 3999. Die Anzeige enthält auch Funktionssymbole, Einheiten,
Balkenanzeige, Vorzeichen, Dezimalpunkt, Symbol für zu geringe Batteriespannung, das Symbol Max/Min und das Symbol Zero.
9. Symbol für zu geringe Batteriespannung
Wenn dieses Symbol erscheint, ist die Batteriespannung unter den erforderlichen Mindestwert gefallen. Informationen zum Batteriewechsel
finden Sie in Abschnitt V.
10. Symbol Zero/Relative
Wenn dieses Symbol angezeigt wird, wurde ein Referenzwert vom aktuellen Messwert subtrahiert. Der angezeigte Messwert ist also ein
Offsetwert. Um diese Funktion auszuschalten, drücken Sie die Taste Zero und halten Sie sie 2 Sekunden gedrückt.
11. Symbol Data Hold
Wenn die Taste Hold gedrückt wird, erscheint dieses Symbol in der LCD-Anzeige.
12. Balkenanzeige
Die Balkenanzeige verfügt über vierzig Segmente. Die Segmente werden proportional zum aktuellen Messwert angezeigt. Jedes Segment
stellt einen Zählwert dar.
13. Symbol Max/Min Hold
Wenn die Taste Max/Min gedrückt wird, erscheint entweder MAX oder MIN in der LCD-Anzeige.
14. Symbol für Durchgangsprüfung
Wenn die Widerstandsmessung oder Durchgangsprüfung eingestellt wird, erscheint dieses Symbol in der LCD-Anzeige.
15. Einheiten-Symbole
Wenn eine Funktion eingestellt wurde, erscheint die zugehörige Einheit (V, Ω, A oder Hz) in der LCD-Anzeige.
16. Eingangsbuchse VΩHz
An diese Buchse wird das Eingangssignal für Spannungs-, Widerstands- und Frequenzmessungen, sowie zur Durchgangsprüfung angelegt.
