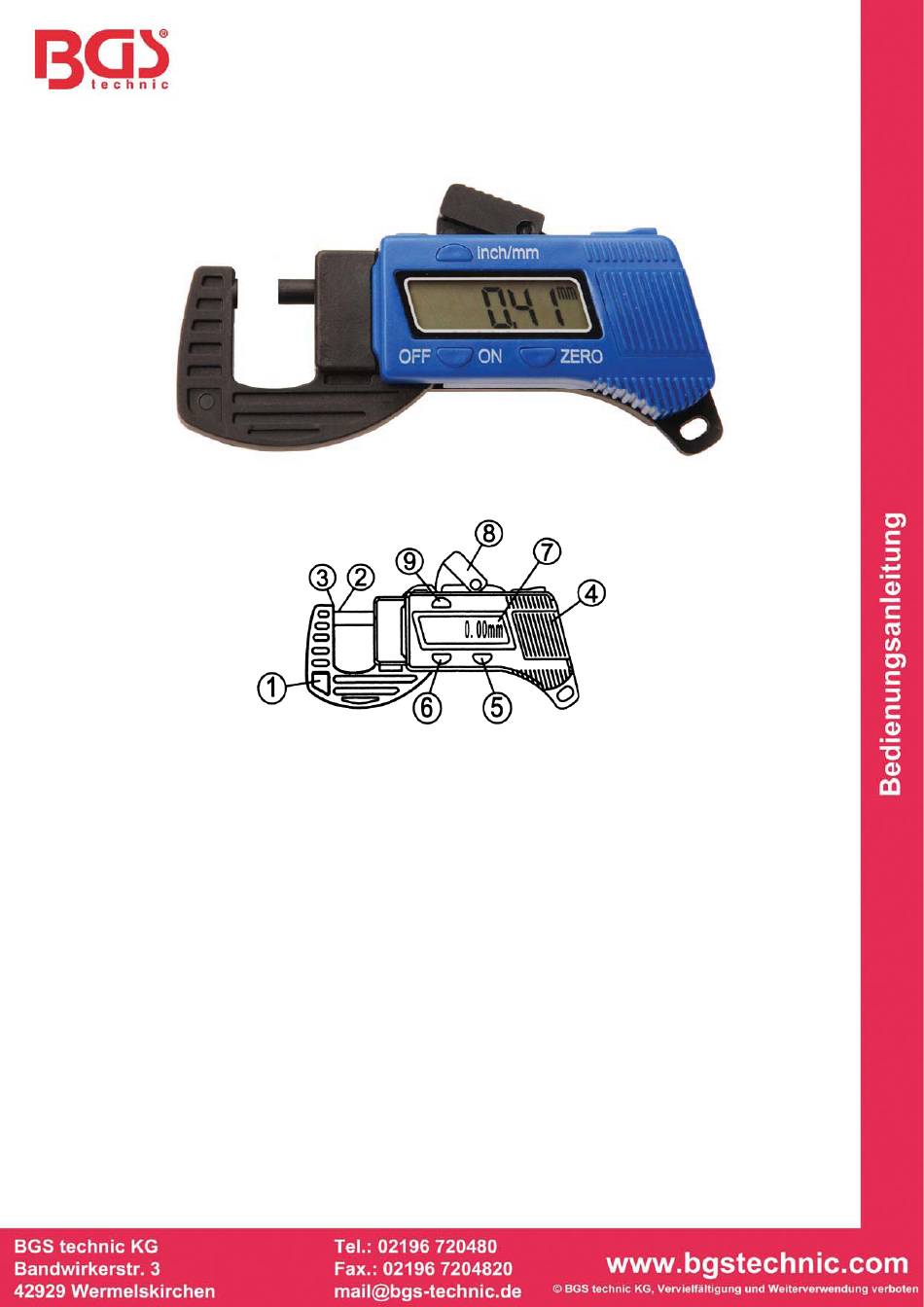

ERKLÄRUNG
1. Rahmen
2. Messpunkt
3. Anlagefläche
4. Batteriedeckel
5. 0-Justierung
6. An / Aus
7. LCD Anzeige
8. Betätigungs-hebel
9. Schalter mm/in
SPEZIFIKATION
Messbereich: 0 - 12.7mm (0.5")
Arbeitstemperatur: 0 - 40C°
Auflösung: 0.01 mm (0.0005")
Lagerungstemperatur: -20C° - 70C°
Genauigkeit: ±0.1 mm (0.004")
Luftfeuchtigkeit: ±80%
Spannungsversorgung:1.5V Batterie
Material: Glasfieber-Rahmen
BETRIEB
1. Bei anliegenden Messflächen (2 und 3) den An/Aus Schalter (9) betätigen, "0,00" wird
auf dem Display (7) angezeigt. Sollte ein abweichender Wert zu 0,00 angezeigt werden,
kann mit dem Zero-Schalter (5) das Messgerät auf 0,00 justiert werden.
2. Zum Öffnen der Messflächen den Hebel (8) drücken. Danach ist das Werkstück zwischen
die Messflächen führen und den Hebel loslassen. Die Messflächen werden unter der
Federkraft gegen das Werkstück gedrückt.
3. Messwert ablesen sobald der angezeigte Wert stabil ist.
4. Drücken Sie den An/Aus-Schalter (6) um das Gerät auszuschalten.

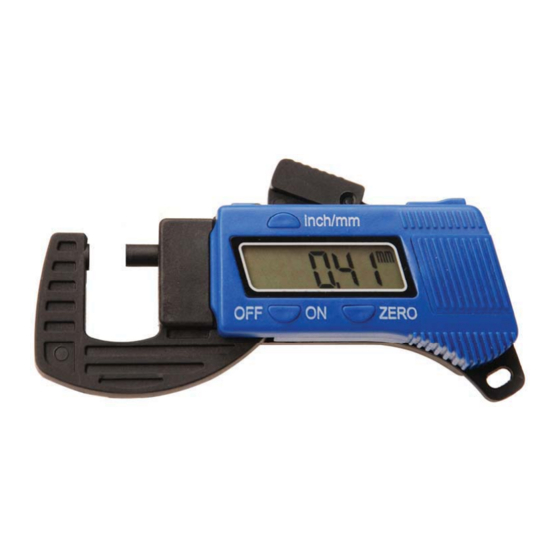

Digital-Mikrometer
BGS 8675
