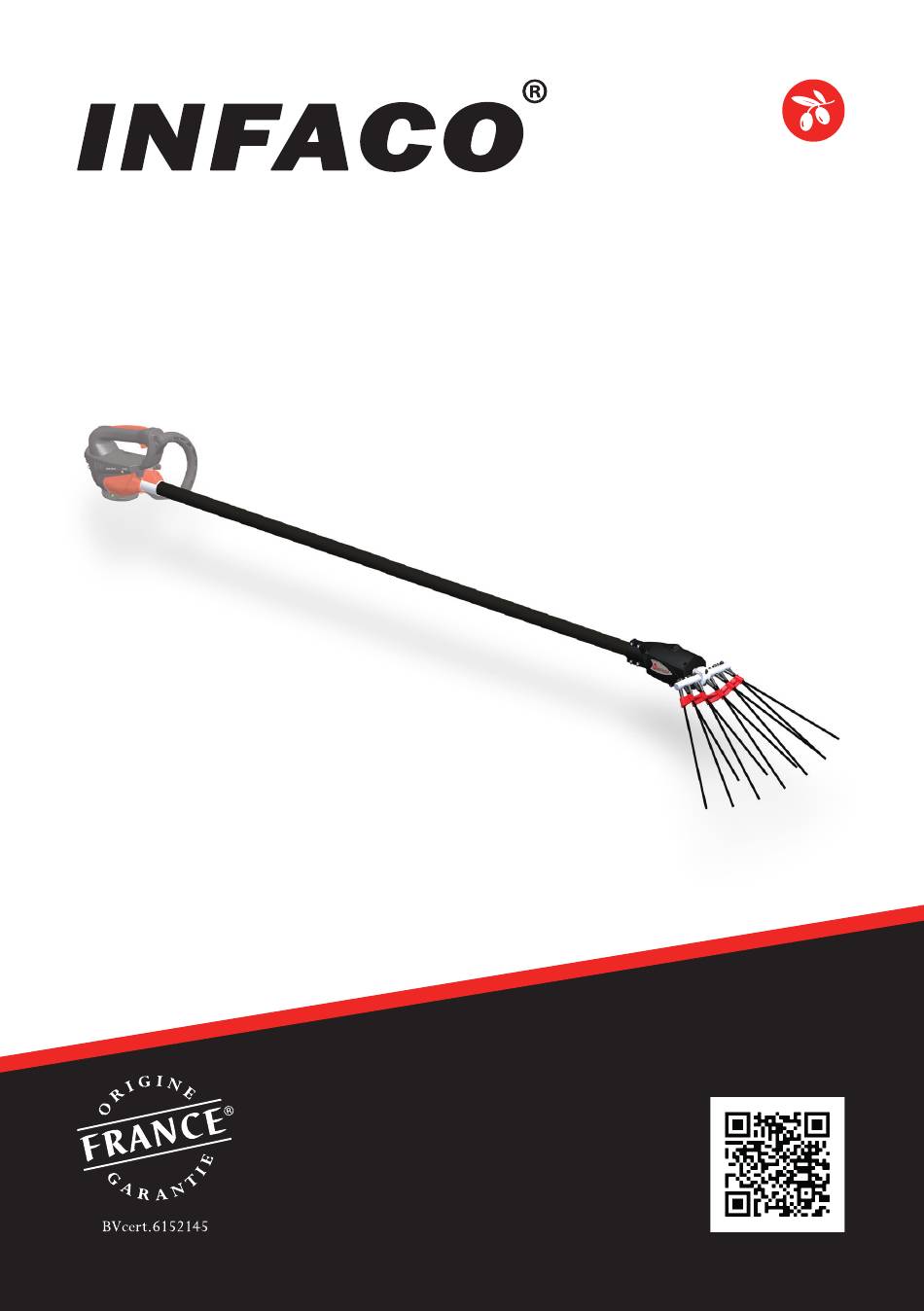

- Seite 1 V5000p3E Olivenrüttler BETRIEBSANLEITUNG -...
- Seite 3 Inhalt PW3, ein Multifunktionsgriff Kompatible Werkzeuge Vorsichtsmaßnahmen vordem Einsatz Persönliche Schutzausrüstung Umweltschutz Gesamtansicht des Akkus Technische Daten Kompatible Akkus Benutzerleitfaden Einstellung der Geschwindigkeit Einstellung des Werkzeugspiels Sicherheits-und Vorsichtsmaßnahmen Instandhaltung und Wartung Sicherheitsanweisungen Garantieleistungen Tipps Störungsbeseitigung Abschnitte, die nach dem Kauf des Werkzeugs zurückgesendet werden müssen Technische Informationen CE-Konformitätserklärung...
-
Seite 4: Pw3, Ein Multifunktionsgriff
PW3, ein Multifunktionsgriff Handwerkzeuge + TR9 + SC160P3 + PWMP3 + THD600P3 + THD700P3 + PWP36RB Werkzeuge auf Verlängerung + PW930P3 + PW930P3 + PW930P3 + PW930P3 SC160P3 + TR9 + THD600P3 + THD700P3 + PB100P3 (Haken) PB150P3 (Haken) PB220P3 (Haken) EP1700P3 PN370P3 (Kehrstange) PS1P3 (sarclage) - Seite 5 Kompatible Werkzeuge Referenz Beschreibung THD600P3 Doppel-Heckenschere, Länge des Schneidbalkens 600mm. THD700P3 Doppel-Heckenschere, Länge des Schneidbalkens 700mm.700P3 Kettensäge, max. Schnittleistung. Ø150mm. SC160P3 Sägekopf, max. Schnittleistung Ø100 mm. PW930p3 Carbon-Verlängerung, Länge 930 mm. Pw1830p3 Carbon-Verlängerung, Länge 1830mm. PWT1650p3 Carbon-Verlängerung, Länge 1650mm. Ps1p3 Starre Verlängerung zum Jäten 1480 mm.
-
Seite 6: Vorsichtsmaßnahmen Vordem Einsatz
Halten Sie sich bei der Entsorgung von Abfällen an die spezifischen nationalen Vorschriften. > Elektrogeräte dürfen nicht im Hausmüll entsorgt werden. > Das Werkzeug, das Zubehör und die Verpackung müssen dem Recycling zugeführt werden. > Fragen Sie Ihren autorisierten INFACO-Händler nach den neuesten Informationen zur umweltfreundlichen Abfallentsorgung. -
Seite 7: Gesamtansicht Des Akkus
Gesamtansicht des Akkus kompletter Kamm Stäbe Inhalt des Sets Anweisungen Montageschlüssel für den Stab Montageschlüssel für den Kamm Schwingkopf Kamm Verlängerung Technische Daten Referenz v5000p3EF v5000p3ET Nennspannung 48VCC Max. Leistung 720W Gewicht 1740g 2240g Länge 2,5m 2,2m bis 2,8m Geschwindigkeit 850 bis 1250 U/mn Diese technischen Angaben sind unverbindlich. -
Seite 8: Kompatible Akkus
Kompatible Akkus Akku 820Wh L850B Kompatibilität Kabel L856CC Akku 120Wh 831B Kompatibilität Kabel 825S Akku 500Wh L810B Kompatibilität Kabel PW225S Akku 150Wh 731B Kompatibilität Kabel PW225S (Erfordert den Austausch der Sicherung durch 539F20). -
Seite 9: Benutzerleitfaden
Wenden Sie sich für die Montage des Kamms an Ihren Händler. Eine unsachgemäße Montage kann zu einer Abnutzung des Kamms und der Stäbe führen. Ref.: E710 Es wird dringend empfohlen, zum Anziehen den INFACO-Schraubendreher (E710) zu benutzen, um die Endstücke nicht zu beschädigen. - Seite 10 Montage des Kamms: Sicherung gegen Falschmontage...
- Seite 11 Installation und Anschluss Nur Akkus der Marke INFACO mit einer Versorgungsspannung von 48 Volt benutzen. Die Verwendung von anderen Akkus kann zu Schäden führen. Es wird keine Garantie auf den Motorgriff gegeben, wenn andere als von INFACO hergestellte Akkus verwendet werden.
- Seite 12 > Die Flügelmutter festziehen > Das Netzkabel anziehen...
- Seite 13 > Den Akku anschließen > Erstes Einschalten & Einschalten aus dem Standby-Modus 2 Mal kurzer Druck auf den Bedienschal- ter ON > 2 Möglichkeiten der Inbetriebnahme 1 Mal kurzer Druck auf den Bedienschalter = ON 1 Mal kurzer Druck auf den Bedienschalter = OFF 1 Mal langer Druck auf den Bedienschalter = ON 1 Mal langer Druck auf den Bedienschalter = Den Bedienschalter loslassen = OFF...
-
Seite 14: Einstellung Der Geschwindigkeit
Einstellung der Geschwindigkeit 10 verfügbare Geschwindigkeitsbereiche von 1700 bis 2075 U/min > beim Einschalten > um in den Einstellungsmodus zu gelangen, einmal lang auf den Bedienschalter drücken, bis sich das Gerät einschaltet. > Auswahl der gewünschten Geschwindigkeit durch sukzessives kurzes Drücken auf den Bedienschalter. -
Seite 15: Einstellung Des Werkzeugspiels
Einstellung des Werkzeugspiels Schalten Sie das Werkzeug immer aus. Keine Bewegung SPIEL OK Vorhandensein von SPIEL Bewegungen EINSTELLEN... -
Seite 16: Sicherheitsundvorsichtsmaßnahmen
Sicherheits- undVorsichtsmaßnahmen Das Werkzeug verfügt über eine elektronische Schutzvorrichtung. Sobald das Werkzeug durch einen zu großen Widerstand blockiert wird, stoppt die Elektronik den Motor. Starten Sie das Werkzeug neu: siehe Abschnitt "Betriebsanleitung". Wir empfehlen darüber hinaus, die Schutzverpackung des Werkzeugs für dessen eventuelle Rücksendung zum Kundendienst des Werkes aufzuheben. -
Seite 17: Instandhaltung Und Wartung
Instandhaltung und Wartung Alle Service- und Wartungsarbeiten müssen bei von allen Stromquellen getrennter Maschine durchgeführt werden. Passen Sie diese Wartungsintervalle entsprechend Ihrer Verwendung des Werkzeugs an. Bei gelegentlicher Benutzung verringert sich die Wartungshäufigkeit. Bei intensiver Benutzung erhöht sich die Wartungshäufigkeit. Sichtprüfung Komplette Maschine Reinigung... - Seite 18 Schmierung Den Schwingkopf mindestens einmal am Tag reichlich schmieren, und zwar morgens vor Schmiermittel der NLGI-Klasse 2 benutzen. Beginn der Arbeit. Das Endstück der Spraydose zum Kugelgelenk richten. Die Spraydose senkrecht halten und sprühen. Den Schwingkopf mindestens einmal am Tag schmieren (die Schmierung erfolgt ohne Demontage der Teile).
-
Seite 19: Sicherheitsanweisungen
Sicherheitsanweisungen ACHTUNG! Um die Gefahr elektrischer Entladungen, Verletzungen und Brand während der Benutzung elektrischer Werkzeuge zu verringern, beachten Sie die nachstehenden grundlegenden Sicherheitsvorkehrungen. Lesen Sie diese Anweisungen vor Benutzung des Werkzeugs durch und bewahren Sie sie auf! Wenn Sie Ihr Werkzeug und das Zubehör nicht benutzen, sollten Sie es ausgesteckt und in ihrer jeweiligen Verpackung aufbewahren. - Seite 20 Im Rahmen der Garantieabwicklung besteht in keinster Weise Anspruch auf Entschädigung bezüglich Ausfallzeiten des Werkzeugs während einer Reparatur oder einer Inspektion. Jegliche Arbeiten, die von einer anderen Person als den autorisierten Vertretern von INFACO durchgeführt werden, führen zum Erlöschen der Garantie für das Werkzeug.
- Seite 21 Tipps Halten Sie Ordnung in Ihrem Arbeitsbereich. Unordnung im Arbeitsbereich erhöht die Unfallgefahr. Berücksichtigen Sie die Umgebung des Arbeitsbereichs. Schützen Sie die elektrischen Werkzeuge vor Regen. Benutzen Sie elektrische Werkzeuge nicht in feuchter oder nasser Umgebung. Achten Sie darauf, dass der Arbeitsbereich ausreichend beleuchtet ist. Benut- zen Sie keine elektrischen Werkzeuge, wenn sich entzündliche Flüssigkeiten oder Gase in der Nähe befinden.
-
Seite 22: Störungsbeseitigung
Störungsbeseitigung Störungen Ursachen Lösungen Das Sägeblattspiel gemäß der Verfahrensanweisung Falsche Montage des Kamms einsetzen und bei Bedarf den Händler kontaktieren. Den Kamm gemäß Anleitung Anormal starke Schlechte Fixierung des Kamms wieder festziehen. Schwingungen Die Stäbe gemäß Anleitung wieder Unsachgemäßes Festziehen eines Stabs festziehen. - Seite 23 Zur Rückgabe an Infaco Um die Garantie in Anspruch zu nehmen, WENDEN SIE SICH BITTE SOFORT ONLINE AN : www.infaco.com, BEIM KAUF DES WERKZEUGS, Ihre Garantieerklärung oder senden Sie dieses Formular ordnungsgemäß in GROSSBUCHSTABEN ZURÜCK. Name > ............Vorname > ..........
- Seite 24 Serien-Nr. Händler Vom Händler in den Kundenunterlagen aufzubewahren INFACO INFACO S.A.S. Bois de Roziès 81140 CAHUZAC - SUR VERE Frankreich...
-
Seite 25: In Frankreich Hergestellt
Gerät IN FRANKREICH HERGESTELLT Hersteller > INFACO S.A.S. - 81140 CAHUZAC-SUR-VÈRE (FRANKREICH) Typ > POWERCOUP PW3 V5000 Ref. > V5000P3EF / V5000P3ET Gewicht > V5000P3EF 1740g / V5000P3ET 2240g Maximale Leistung > 720W Akku-Nennspannung > 48 Volt Diese technischen Angaben sind unverbindlich. Sie haben auf keinen Fall vertraglichen Charakter und können ohne vorherige Mitteilung für Verbesserungen geändert werden. -
Seite 26: Ce-Konformitätserklärung
2005/88/EC (order of 22 may 2006). Die für die Erstellung der technischen Unterlagen bei INFACO berechtigte Person ist ALVAREZ G. person authorized to compile the technical file within the company INFACO is Mr. Gregory ALVAREZ. POWERCOUP PW3 -... - Seite 28 . i n f a c o . c o m DE - Betriebsanleitung - Olivenrüttler V5000P3E NOT_V5000P3E_DE_09_21...
