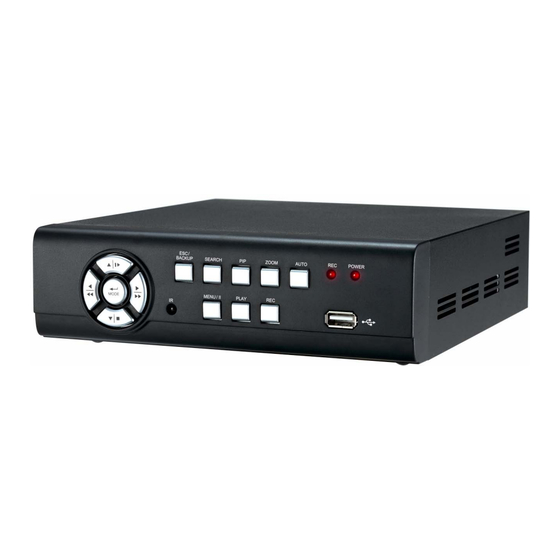

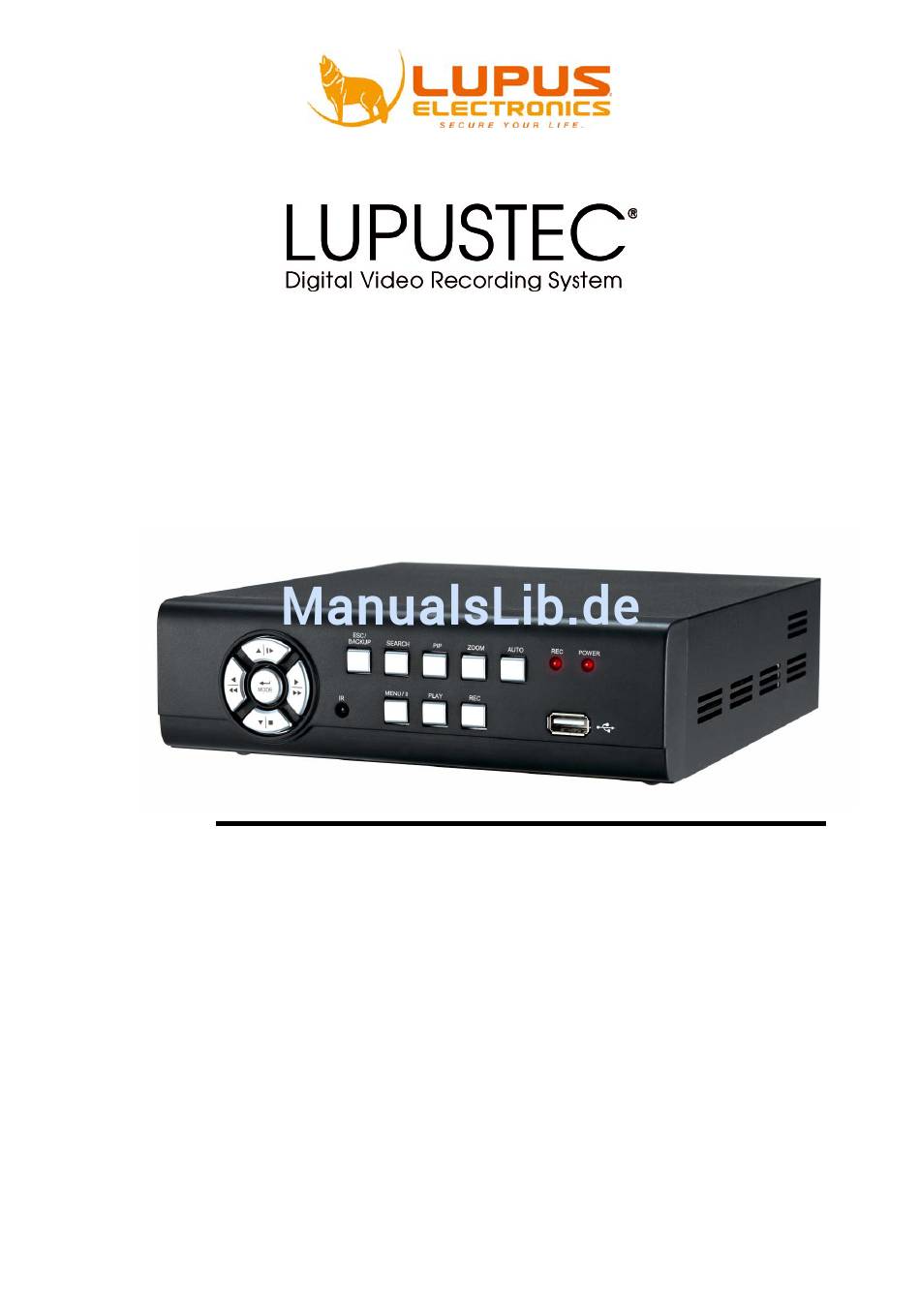

- Seite 1 LE800+ Benutzer Handbuch Manuel de l‘Utilisateur User Manual VER.:1.0, P/N: R040182A/1...
- Seite 2 Dieses Symbol soll den Benutzer auf möglicherweise ungeschützte gefährliche Spannungen innerhalb des Gehäuses hinweisen. Diese können unter Umständen stark genug sein, um einen elektrischen Schlag hervorzurufen. Dieses Symbol soll den Nutzer auf die Nutzungs- und Wartungsinstruktionen in den Benutzer Handbüchern und Unterlagen hinweisen, die dem Produkt beiliegen. WARNUNG: UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU VERMINDERN DÜRFEN SIE DAS GERÄT ZU KEINER ZEIT REGEN ODER FEUCHTIGKEIT AUSSETZEN!
- Seite 3 Alle Sicherheits- und Anwendungshinweise müssen vor der ersten Inbetriebnahme des Gerätes gelesen werden. • Stellen Sie sicher, dass das Gerät ausgeschaltet ist bevor Sie den Rekorder installieren. • Es besteht die Gefahr eines elektrischen Schlags, wenn das Gerät durch unqualifizierte Wartungs- oder Installationsinstanzen geöffnet wird.
-
Seite 4: Inhaltsverzeichnis
INHALTSANGABE Kapitel 1 Produkteigenschaften ....................... 4 Kapitel 2 Lieferumfang ........................5 Kapitel 3 Steuerung ......................... 7 3.1 Steuerung an der Vorderseite ................7 3.2 Rückseitige Anschlüsse ..................8 3.3 Fernbedienung ...................... 9 3.4 Steuerung per Maus .................... 11 3.4.1 Netzwerk-Steuerung ..................13 3.5 Wiedergabe-Modus ..................... -
Seite 5: Kapitel 1 Produkteigenschaften
Kapitel 1 Produkteigenschaften Echtzeit-Live-Darstellung Echtzeit-Aufnahmen Zwei USB2.0 Schnittstellen VGA-Ausgang mit max. 1920x1200 Pixel Zwei USB 2.0 Ports (für Maus-Steuerung und Datensicherung) Dual-Streaming für eine wesentlich schnellere Netzwerkübermittlung H.264 Kompression für eine besonders platzspahrende Datenspeicherung ... -
Seite 6: Kapitel 2 Lieferumfang
Kapitel 2 Lieferumfang 1. AEON 800 Rekorder 2. Client Viewer Software CD 3. Benutzerhandbuch 4. Fernbedienung 5. Netzkabel 6. Netzteil 7. Batterien 9. Schrauben zum Einbau der 8. SATA Kabel Festplatte Lieferumfang 1. AEON 800 Rekorder 2. Client Viewer Software CD 3. - Seite 7 9. Schrauben zum Einbau der Festplatte...
-
Seite 8: Kapitel 3 Steuerung
Kapitel 3 Steuerung 3.1 Steuerung an der Vorderseite Taste Funktionsbeschreibung Ausgewählte Funktionen verlassen. Verlassen des Menüs ESC/ BACKUP Back-Up Funktions-Menü auswählen Such-Menü auswählen, verwenden Sie die Aufwärts-/Abwärts-Schalter um zu navigieren. SEARCH Wählen Sie ENTER um auf die ausgewählte Aufnahme zuzugreifen Aktivieren der Bild-in-Bild-Darstellung, verwenden Sie die Aufwärts-/Abwärts-Schalter um zu navigieren. -
Seite 9: Rückseitige Anschlüsse
DOWN DIRECTIONAL Abwärts-Schalter zur Menünavigation. Wiedergabe Stoppen. BUTTON/ STOP ( / ) LEFT DIRECTIONAL Links-Schalter zur Menünavigation. Schnell-Rücklauf-Wiedergabe, Geschwindigkeit: 2x, 4x, 8x, 16x, 32x, 64x. BUTTON/ REWIND ( / ENTER/ MODE ( Schalter um zwischen Vollbild- und Vierfach-Bildanzeige zu wechseln. 3.2 Rückseitige Anschlüsse Beschreibung MAIN MONITOR... -
Seite 10: Fernbedienung
BNC-Ausgang zum Anschluss eines Monitors, welcher alle angeschlossenen SPOT MONITOR Kameras als Sequenz ausgibt. DC 12V DC 12V-Anschlussbuchse USB Maus 3.3 Fernbedienung... -
Seite 11: Fernbedienung - Beschreibung Der Tastenfunktion
Fernbedienung – Beschreibung der Tastenfunktion ○ Aufnahme Start/ Stopp. ○ STATUS Monitor Status ○ Kamera-Kanäle Numerische Tasten zur Auswahl der Kamera-Kanäle ○ MUTE Ein-/ Ausschalten des Audiokanals An-/Ausschalten des Bild-in-Bild-Modus ○ Verwenden Sie die Rechts-Links-Oben-Unten-Tasten, um im Menü zu navigieren und drücken Sie die Enter-Taste um den Menü-Punkt auszuwählen ○... -
Seite 12: Steuerung Per Maus
○ ZOOM + PTZ Einzoomen. ○ ZOOM - PTZ Auszoomen ○ FOCUS + PTZ einfokussieren ○ FOCUS - PTZ ausfokussieren. Speicherbare PTZ-Kamerapositionen Drücken Sie PRESET und wählen sie zwei Ziffern aus um die aktuelle Kameraposition zu speichern. ○ PRESET Drücken Sie Play und die eingespeicherte Ziffernkombination um die Kamera zur gespeicherten Position zu bewegen. -
Seite 13: Erläuterung Der Anzeige
BACKUP PTZ STEUERUNG Aufnahme AN/AUS Wiedergabe Bewegen Zeiger über dieses Symbol sich Darstellungsfunktionen (Pause, Bild-in-Bild, Zoom, Auto-Sequenz/ Sperren) PAUSE, pausiert das LIVE-Bild PIP, Bild-in-Bild-Modus ZOOM, 2x Zoom des Kamerabildes AUTO-Sequenz. Funktion zur automat. Kanalweiterschaltung Sperrt und aktiviert den Passwort-Schutz Vollbildanzeige einer Kamera. Klicken Sie auf das Bild, um die Kamera zu wechseln. -
Seite 14: Netzwerk-Steuerung
USB-Hardware erkannt. Internetverbindung des Rekorders aktiv. Automatische Bildweiterschaltung ist aktiviert. 2X Zoom ist aktiviert. FREEZE/ Einfrieren des Bildes aktiviert. Sperre ist aktiviert. PTZ-Steuerung ist aktiviert. 3.4.1 Netzwerk-Steuerung Das Netzwerkinterface sieht bis auf die Netzwerksteuerleiste aus wie das DVR-Hauptmonitorbild. Im Netzwerkinterface steht Ihnen eine zusätzliche Leiste zur Verfügung. - Seite 15 Icon Description Niedrige Bildqualität (LQ) Hohe Bildqualität (HQ) Vollbild Lokale Aufnahme starten Schnappschuss Speicherpfad Einstellungen Symbolleiste öffnen / schliessen...
-
Seite 16: Wiedergabe-Modus
3.5 Wiedergabe-Modus Wenn Sie den Wiederhabemodus aktivieren, erscheint unten rechts im Bild obige Steuerleiste. Dieses Menü können Sie auch mit der Maus zu einer anderen Stelle bewegen. Wiedergabe – Tasten zur schnellen Auswahl Schnellrücklauf Geschwindigkeiten : 2x, 4x, 8x, 16x, 32x, 64x Schnellvorlauf Geschwindigkeiten: 2x, 4x, 8x, 16x, 32x, 64x Wiedergabe/ Pause... -
Seite 17: Ptz-Modus
3.6 PTZ-Modus Wenn Sie den PTZ-Modus aktivieren, erscheint im Bild obige Steuerleiste. Dieses Menü können Sie auch mit der Maus zu einer anderen Stelle bewegen. PTZ – Steuerung per Fernbedienung / SLOW Bewegen des Objektivs nach oben. Bewegen des Objektivs nach unten. Bewegen des Objektivs nach links. -
Seite 18: Ptz - Symbolbeschreibung
ZOOM Setzt die aktuelle PTZ Position als Endpunkt für die Auto-Rotaion. Setzt die aktuelle PTZ Position als Startpunkt für die Auto-Rotaion. FREEZE Aktiviert Auto-Rotation. PTZ – Symbolbeschreibung Verlassen des PTZ-Modus, zurück zum Live-Modus Auswahl der Nummer einer gespeicherten Position (1-64) Bestätigen der ausgewählten Nummer. - Seite 19 [Backup] Symbol klicken für personalisierte Funktionen.
-
Seite 20: Kapitel 4 Installation
Kapitel 4 Installation 4.1 System Konfiguration... -
Seite 21: Festplatten-Installation
4.2 Festplatten-Installation Schritt 1: Lösen Sie die 3 Schrauben auf den Kanten der Rückseite des Rekorders (Bild 1). Bild 1 Schritt 2: Ziehen sie die obere Abdeckung des Gehäuses nach hinten ab (Bild 2). Bild 2 Schritt 3: Schrauben Sie die Festplatte in der dafür vorgesehen Halterung fest. Verwenden Sie dafür die im Lieferumfang enthaltenen Schrauben (Bild 3). - Seite 22 Bild 3 <Hinweis> Das Gehäuse dient als passive Kühlung der Festplatte. Beachten Sie daher, dass dieses sehr warm werden kann. Schritt 4: Setzen Sie die obere Abdeckung des Gehäuses wieder auf und ziehen Sie die Schrauben wieder fest (Bild 4). Wenn Sie die Bildschirmauflösung verändern möchten, überspringen Sie diesen Schritt.
-
Seite 23: Monitorauflösung Einstellen
4.2.1 Monitorauflösung einstellen Schritt 1: Lösen Sie die 3 Schrauben auf den Kanten der Rückseite des Rekorders (Bild 1). Bild 1 Schritt 2: Ziehen Sie die obere Abdeckung des Gehäuses nach hinten ab (Bild 2). Bild 2 Schritt 3: Suchen Sie den in dem Bild markierten Schalter... - Seite 24 Im Standardzustand, sind alle Schalter wie im Bild zu sehen oben (AUS) und der Rekorder gibt eine Auflösung von 1024x768 Pixeln am VGA-Ausgang aus. Wenn Sie die Auflösung ändern möchten, verwenden Sie die unten genannte Tabelle. 1024x768 1280x1024 1440x900 1680x1024 1920x1200 1 AUS 2 AUS 3 AUS...
-
Seite 25: Kapitel 5 Betrieb Und Menü-Einstellungen
Kapitel 5 Betrieb und Menü-Einstellungen 5.1 Voreinstellungen Um ins Hauptmenü zu gelangen müssen Sie sich zunächst als Administrator (Admin/ linker Menüpunkt) einloggen. Das vom Werk voreingestellte Passwort ist “123456”. Weitere Informationen zum Ändern des Passworts und zum Hinzufügen weiterer Benutzer finden Sie im Kapitel 5.6 “Benutzer-Einstellungen” Hauptmenü... -
Seite 26: Hauptmenü - Steuerung Per Fernsteuerung, Frontbedienung Und Maus
Hauptmenü – Steuerung per Fernsteuerung, Frontbedienung und Maus Tasten um seitwärts durch die Menüpunkte zu navigieren Tasten um auf-/abwärts durch die Menüpunkte zu navigieren MENU Speichert die vorgenommen Einstellung und kehrt in den Live-Modus zurück. Kehrt zur nächst höreren Menüebene zurück ENTER Ruft den Menüpunkt oder die virtuelle Tastatur auf. -
Seite 27: Aufnahme-Einstellungen
5.2 Aufnahme-Einstellungen Anzeige Beschreibung Wählen Sie STOP um die Aufnahmen bei voller Festplatte zu löschen, oder ÜBERSCHREIBEN, um nur die ältesten Aufnahmen bei voller Festplatte zu löschen. HDD VOLL [Stopp] ： Stoppt die Aufnahmen [Überschreiben] ： Überschreibt der Reihe nach die ältesten Aufnahmen bei voller Festplatte. -
Seite 28: Qualität & Framerate Einstellungen
Daten löschen nach Löscht die Aufnahmen nach einer zu bestimmenden Zeit. Qualität & Framerate Legen Sie die Auflösung und die Framerate für normale Aufzeichnungen Einstellungen und Ereignisaufzeichnungen fest.. 5.2.1 Qualität & Framerate Einstellungen Anzeige Beschreibung Auflösung Wählen Sie die Aufnahme-Qualität, diese gilt für alle Kanäle Sie können die Qualität und die Framerate für jeden Kanal separat Aufnahmeart einstellen. -
Seite 29: Ereignis Einstellungen
5.3 Ereignis Einstellungen Anzeige Beschreibung Wählen Sie die Alarmdauer (0 Sekunden nicht möglich). Warnungsdauer (Sekunden) Drücken Sie ◀ ▶ um die Zeit zu verändern. Bewegungs Einstellungen Hier können Sie die Bewegungserkennung näher definieren Sensor Einstellungen Hier können Sie den Sensoralarm pro Kanal einstellen... -
Seite 30: Einstellung Der Bewegungserkennung
5.3.1 Einstellung der Bewegungserkennung Anzeige Beschreibung Bewegungserkennung Haken Sie das Kästchen wenn die Bewegungserkennung für alle Kanäle aktivieren eingeschaltet werden soll. Vollbild bei Bei gesetztem Haken, wird die Kamera, in der die Bewegung erkannt Bewegungserkennung wird, im Live-Modus automatisch auf Vollbild geschaltet. Wählen Sie die Reiter, um jede Kamera seperat einzustellen. -
Seite 31: Einstellung Des Bewegungsbereichs
Bewegungen. Motion Area Setup Wählen Sie diese Funktion, um den Bewegungsbereich einzustellen. 5.3.1.1 Einstellung des Bewegungsbereichs Um den Bewegungsbereich einzustellen wird das Bild in ein Raster von 16x12 Feldern unterteilt. Mit Hilfe dieser Felder kann der Bereich eingegrenzt werden, in dem die Bewegung erkannt werden soll. -
Seite 32: Einstellung Der Sensor-Funktion
5.3.2 Einstellung der Sensor-Funktion Anzeige Beschreibung Sensor-Erkennung Wählen Sie diese Funktion um die Sensor-Funktion für alle Kanäle auszuwählen. Sensor-Popup Bei gesetztem Haken wird die Kamera im Live-Modus automatisch auf Vollbild geschaltet, wenn ein Sensor-Alarm für einen Kanal erkannt wird, Drücken Sie die ▼-Taste um zwischen hoher oder niedriger Polarität für Sensor-Polarität die Sensorerkennung je Kanal zu wählen. -
Seite 33: Einstellung Der Aufnahme Per Timer
Außer der manuellen Aufnahme steht Ihnen die Timer-Funktion zur Verfügung. Sie können den Timer nach Zeit, Wochentag und Datum sowie einer Urlaubsfunktion einstellen. Zudem können Sie für die Einstellung zwischen normaler Aufnahme, Bewegungserkennung und Sensor-Erkennung auswählen. Anzeige Beschreibung Drücken Sie die ▼-Taste um die Seite auszuwählen. Jede der 5 Seiten Seite verfügt über 10 Timer-Einstellungen. -
Seite 34: Urlaubs-Einstellungen
5.4.2 Urlaubs-Einstellungen Hier können Sie bis zu 50 Urlaubs- oder Feiertage per Datum individuell bestimmen, und für diese Tage spezielle Aufnahmekonditionen deffinieren. -
Seite 35: Kamera-Einstellungen
5.5 Kamera-Einstellungen Anzeige Beschreibung Für jeden Kamera-Kanal gibt es einen Menü-Reiter, in denen die Einstellungen für jeden Kanal einzeln vorgenommen werden. Markieren Sie diese Funktion, um das Kamerabild im Live-Modus (auch Kamerabild verstecken via Netzwerk) zu verstecken. Ziehen Sie den weißen Schieber nach rechts oder links oder bewegen Sie ihn mit den ◀... -
Seite 36: Benutzer-Einstellungen
5.6 Benutzer-Einstellungen Die Benutzer-Einstellungen werden verwendet, um individuelle Benutzer-Rechte für verschiedene Verwender einzurichten, die den Rekorder per Netzwerk verwenden möchten. Der voreingestellte Benutzer ist ein Administrator-Zugang mit den folgenden Zugangsdaten: Benutzername: admin Passwort: 123456 Anzeige Beschreibung Nach einer Minute ohne Aktion schaltet der Rekorder automatisch in den Live-Modus. -
Seite 37: Einstellungen Der Benutzer-Rechte
Hier können Sie das Passwort des Administrators ändern. Adminpasswort ändern… ACHTUNG: Wenn Sie das Passwort vergessen sollten, muss das Gerät zum Reset an Lupus-Electronics eingeschickt werden. Hierfür werden Gebühren berechnet! WICHTIG! 1. Nach einer automatischen Benutzerabmeldung, wird der Funktionszugriff eingeschränkt auf Funktionen wie: Bild einfrieren, Bild-in-Bild, ein- und auszoomen, Kanalwechsel sowie einige weitere Funktionen. -
Seite 38: Einstellung Des Verbindungsmodus
Anzeige Beschreibung Typ: Modus der Netzwerk-Verbindung: DHCP, LAN und ADSL. Webserver-Einstellung Hierüber können Sie den Internet-Zugriff von außen auf den Rekorder über HTTP freischalten. DDNS-Einstellung Hierüber können Sie DDNS-Server einrichten. Email-Einstellung Hierüber wird die Email-Benachrichtigungsfunktion eingestellt. 5.7.1 Einstellung des Verbindungsmodus Unterstützt werden DHCP, LAN und ADSL, um eine Netzwerkverbindung herzustellen. - Seite 39 gewährleisten, muss die richtige DNS-Adresse eingegeben werden). 5.7.1.3 ADSL Wenn Sie ADSL als Verbindungsoption bestimmen möchten, wählen Sie unter „Typ“ den Punkt „ADSL“ aus. Anzeige Beschreibung Benutzer Name Geben Sie hier den Benutzer Namen ein, den Sie von Ihrem Internet-Provider erhalten haben. Password Geben Sie hier das Passwort ein, das Sie von Ihrem Internet-Provider erhalten haben.
- Seite 40 5.7.2 HTTP-Einstellungen, Internet-Zugriff Anzeige Beschreibung HTTP Server Ein Setzen Sie einen Haken, um den HTTP-Server zu aktivieren. Dies ist notwendig, wenn Sie auf Ihr Überwachungssystem per Internetbrowser zugreifen möchten. Port Bestimmen Sie einen gültigen Port, der Wert kann zwischen 1 und 65000 liegen.
-
Seite 41: Ddns-Einstellungen
5.7.3 DDNS-Einstellungen Anzeige Beschreibung DDNS Ein: Diese Funktion muss immer dann ausgewählt werden, wenn Sie über Internet außerhalb Ihres Netzwerkes auf den Rekorder zugreifen möchten und Ihr Internet-Provider dynamische IP-Adressen vergibt. DDNS-Server: Geben Sie einen DDNS-Dienst Ihrer Wahl ein (z.B. DYNDNS.ORG, NO-IP.ORG, CUSTOM.COM). -
Seite 42: Einstellungen Für Email-Benachrichtigung
5.7.4 Einstellungen für Email-Benachrichtigung Sie können automatische Email-Alarmierungen für bestimmte Ereignisse, wie zum Beispiel bei Bewegungserkennung, Verlust eines Videosignals oder Sensoralarm. Anzeige Beschreibung Haken Sie das Kästchen, wenn Sie per Email von Alarmauslösungen Email-Alarm Ein benachrichtigt werden wollen. Geben Sie hier Ihren gewünschten SMTP-Server an (z.B. SMTP Server mailout.ihrserver.de) Benutzernamen... -
Seite 43: Ptz & Rs-485 Einstellungen
5.8 PTZ & RS-485 Einstellungen Mit dem LUPUSTEC 800 Rekorder können Sie auch Ihre PTZ-Kamerafunktionen steuern. Um die PTZ-Steuerung einzurichten, müssen Sie Ihre Kamera zunächst durch ein RS-485 Steuerungskabel mit dem RS-485 Eingang Ihres Rekorders verbinden. Anzeige Beschreibung PTZ Ein Haken Sie das Kästchen, um die PTZ-Steuerung zu aktivieren. -
Seite 44: System-Einstellungen
5.9 System-Einstellungen Anzeige Beschreibung Der Name des Rekorders wird gezeigt, wenn ein Benutzer über DVR Name Netzwerk oder Internet zugreift. Der Standort des Rekorders wird gezeigt, wenn ein Benutzer über DVR Standort Netzwerk oder Internet zugreift. Klicken oder drücken Sie ▼ um die OSD-Sprache auszuwählen. Sprache Nummer der Fernbedienung (beim Betrieb mehrerer DVR’s nötig) Fernbedienungs ID... -
Seite 45: Monitoreinstellungen
Funktion Autom. Tastensperre Einstellung Abmelden inaktiv nein nein freigeben nein sperren 5.9.1 Monitor Einstellungen Anzeige Beschreibung Ein- und Ausschalten des OSD Ein- und Ausschalten der Rekorder-Status-Anzeige Rekorder-Status Datum und Uhrzeit Ein- und Ausschalten der Anzeige von Datum und Uhrzeit Kanal Name Ein- und Ausschalten der Anzeige des Rekorder-Namens Einstellung Farbe... -
Seite 46: Einstellung Der Zeitzone
Datum & Zeit ändern Einstellung des Datums und der Uhrzeit. Einstellung der Zeitzone und der Sommerzeit. Time Zone Setup Internet Time Setup Einstellung für die Abgleich mit der Internetzeit. 5.9.2.2 Einstellung der Zeitzone Anzeige Beschreibung Zeitzone wählen Wählen Sie Ihre Zeitzone ausgehend von der GMT-Zeitzone (London, England) von GMT- 13 bis GMT+ 13. -
Seite 47: Einstellung Für Alarmton Und Relais
Jetzt Zeit abgleichen Zeit wird sofort aktualisiert. 5.9.3 Einstellung für Alarmton und Relais Anzeige Beschreibung Tastentöne Ein- und Auschalten Alarmton/Relais Stellen Sie das Relais-Signal auf Normal Close (N.C.) or Normal Open Relais/Schalter Verbindung (N.O.). Alarmtondauer Stellen Sie die Alarmzeit ein von 1-999 Sekunden. Ein- und Ausschalten des Alarmtons bei Alarmauslösung durch Alarmton Sensorerkennung, Bewegungserkennung und Verlust des Videosignals. -
Seite 48: Erweiterte Einstellungen
Anzeige Beschreibung Die Bildabfolge kann in drei Modi erfolgen: Manuell: Sie können einzelne Kanäle für die Spotmonitorfunktion auswählen. Spotmonitor Sequenz: Diese Funktion zeigt alle Kanäle der Reihenfolge nach. Ereignis: Spotmonitor zeigt automatisch den Kanal bei einer Bewegungserkennung. Hier können Sie die Intervallzeit, d.h. die Dauer einer Kameraanzeige bis Intervall (Sek.) zur nächsten Weiterschaltung, festlegen. - Seite 49 Anzeige Beschreibung Wählen Sie diesen Punkt, um ins Festplatten-Initialisierungsmenü zu HDD formatieren gelangen. Bitte stoppen Sie alle laufenden Aufzeichnungen, bevor Sie diesen Menüpunkt aufrufen. Im Menü sind die im Rekorder installierten Festplatten mit Ihren Daten angezeigt. Haken Sie die Festplatte, die Sie initialisieren wollen an, und drücken Sie „Start“. Nach erfolgreicher Initialisierung erscheint...
-
Seite 50: Status
5.11 Status Anzeige Beschreibung Aktuell verwendete Firmware Version Version Gegenwärtig verwendete IP-Adresse. Falls keine Verbindung zum IP-Adresse Netzwerk besteht erscheint die Anzeige ” NETWORK DISCONNECT”. MAC-Adresse MAC-Addresse des Rekorders Speicher Kapazität der im Rekorder befindlichen Festplatte davon belegt Belegter Speicherplatz der Festplatte in %. In Betrieb: Die Festplatte wird zum Aufzeichnen verwendet. -
Seite 51: Kapitel 6 Suche & Back-Up
Kapitel 6 Suche & Back-Up 6.1 Dateisuche & Einstellungen Anzeige Beschreibung Logbuch Hier gelangen Sie zur Ereignis-Suche Dateisuche & Wiedergabe Hier gelangen Sie zur Suche via Datum & Zeit... -
Seite 52: Ereignissuche
6.1.1 Ereignis-Suche Der LE800 Rekorder kennzeichnet die Aufnahmen nach Typ, Zeit und Kanal. Gibt es Videoaufzeichnungen zu einem Ereignistyp, wird auf der linken Seite ein Wiedergabe-Symbol . Einfach das Symbol per Maus oder Fernbedienung klicken oder drücken und schon wird die Aufzeichnung abgespielt. Anzeige Beschreibung Auswahl von einem oder mehrerer Suchkriterien. -
Seite 53: Einstellung Der Such-Kriterien
Tasten gesperrt Tasten entsperrt Festplattenspeicher voll Kanal Der Kanal, auf dem das Ereignis registriert wurde. 6.1.1.1 Einstellung der Such-Kriterien Im Normalfall sind auf einem Rekorder sehr viele Ereignisse gespeichert. Deshalb kann man den LUPUSTEC 800 nach bestimmten Suchkriterien durchforsten und sich so die Suche erheblich vereinfachen. -
Seite 54: Zeitsuche
6.1.2 Zeitsuche Mit der Zeitsuche können Sie nach einem spezifischen Zeitpunkt oder Zeitintervall in den Aufzeichnungen suchen und anschließend wiedergeben. , you can search for a specific time of the recording data to playback. Wenn ein Datum eine Aufzeichnung enthält ist es rot umrandet (s. Bild oben). Der Rekorder startet mit der Wiedergabe des ausgewählten Datums. - Seite 55 Wenn Sie auf ein rot-umrandetes Datum klicken, wird ein gelber Zeitstrahl angezeigt, welcher die Aufnahme im Zeitverlauf darstellt. Sie können nun mit der Maus und dem Regler auf dem Zeitstrahl navigieren oder über das Panel (Stunde/ Minute/ Sekunde) eine spezifische Zeit eingeben. Anschließend klicken Sie „Fertig“ und der Rekorder zeigt ihnen die Aufnahme zum gewünschten Zeitpunkt.
-
Seite 56: Back-Up Einstellungen
6.2 Back-Up Einstellungen Sie können jederzeit von einer gewünschten Aufnahme ein Back-Up erstellen: Schließen Sie ein USB-Wechseldatenträger an den Rekorder an. Das Format für die Back-Up-Daten sind sogenannte IRF-Dateien, durch Programme “DVRemoteDesktop.exe” oder “iCMS” wiedergegeben werden können. Anzeige Beschreibung Startzeit der Backup-Aufnahme Endzeit der Backup-Aufnahme Gerät Wählt ein USB-Medium als Datenträger aus. -
Seite 57: Kapitel 7 Technische Spezifikationen
Kapitel 7 Technische Spezifikationen VIDEO SYSTEM NTSC/ PAL wählbar EINGÄNGE 4-KANAL BNC LOOP NEIN VIDEO VIDEO OUTPUT 1-KANAL BNC SPOT OUTPUT 1-KANAL BNC VGA OUTPUT 1-KANAL VGA INPUT 1-KANAL RCA AUDIO OUTPUT 1-KANAL RCA SENSOR 4 INPUTS/ 1 OUTPUT TERMINAL RS-485 INTERFACE PTZ-Steuerung untertützt MAUS... - Seite 58 EXTERN NEIN KOMPRESSION H.264 NETZWERK INTERFACE Explorer, Remote Programm, iCMS PROTOKOLLE TCP/ IP, SMTP, HTTP, DHCP, DDNS, PPPoE INTERN NEIN EXTERN USB 2.0 (1 Port am Front Panel) : USB Flash Driver BACKUP NETZWERK BACKUP DATEI H.264 KOMPRESSION MONITORING Software Watchdog RECOVERY Auto-Reboot By Watchdog FIRMWARE UPGRADE...
-
Seite 59: Kapitel 8 Netzwerk-Zugriff
Kapitel 8 Netzwerk-Zugriff 8.1 Software Installation und Einstellungen Schritt 1：Geben Sie die IP-Adresse des Rekorders in Ihren Browser ein. Schritt 2: Ein kleines Fenster öffnet sich. Geben Sie hier Ihren Benutzernamen und Ihr Passwort ein. Der voreingestellte Benutzername ist auch hier admin und das Passwort ist 123456. - Seite 60 Schritt 3: Startfenster des Remotezugriffs Internet Explorer 6, 7, 8: Für Verbindungen mit dem Internetexplorer in entsprechender Version. Voller Funktionsumfang Download DVR Remote Desktop (Windows XP, Windows Vista, Windows 7): Läd die DVR Remote Desktop Anwendung herunter. Voller Funktionsumfang JPEG viewer: Liveübermittlung der Kamerabilder in einem. (für alle anderen Browser geeignet) Download Record File Player (Windows XP, Windows Vista, Windows 7): Läd den Player herunter, mit dem Sie aufgenommene Daten (.irf) wiedergeben können.
-
Seite 61: Nutzung Der Software
DVR Remote Desktop 8.2 Nutzung der Software Sie werden feststellen, dass die Benutzeroberfläche die gleiche bedienungsfreundliche Oberfläche ist, die Sie bereits kennengelernt haben. -
Seite 62: Aufzeichnung Über Netzwerk-Zugriff
8.2.1 Aufzeichnung über Netzwerk-Zugriff Klicken Sie auf das Aufzeichnungssymbol und Sie können zwischen 3 Optionen wählen (manuelle Aufzeichnung Ein/Aus, Lokale abspeichern…, Schnappschuss [F2]). Mit der ersten Option können Sie die manuelle Aufzeichnung am Rekorder starten oder beenden, Lokale Aufzeichnung gibt Ihnen die Möglichkeit, direkt auf die Festplatte Ihres PCs aufzunehmen und mit der 3. -
Seite 63: Vollbild-Darstellung
8.2.3 Vollbild-Darstellung Ein Klick auf das Vollbild-Icon genügt und Sie haben echte Vollbild-Darstellung. 8.2.5 Netzwerk-Back-Up Wählen Sie eine Back-Up Funktion um die Daten vom Rekorder auf Ihrem PC zu speichern. Hinweis: alle weiteren Menupunkte sind mit der OSD-Steuerung direkt am Gerät identisch. -
Seite 64: Kapitel 9 Handy-Zugriff
Schritt 1: Sie müssen das Programm “DVRH264.jar” auf Ihrem Handy installieren. Hierzu kopieren Sie die Datei von der CD auf Ihr Handy oder laden sich die Datei über unseren Server über folgende Adresse herunter: http://www.lupus-electronics.de/file/800/. Schritt 2: Das Programm “DVRH264.jar” sollte sich nach dem Download automatisch installieren. -
Seite 65: Bedienung Des Handy-Programms
9.2 Bedienung des Handy-Programms Nach der Installation, sollte das Programm nicht schon bereits automatisch gestartet worden sein, finden Sie in Ihrem Programmordner das DVR-Prgramm: “H264 MIDlet”. Wählen Sie “Menu” im rechten unteren Bereich Ihres Handy-Bildschirms. Hier sehen Sie 4 unterschiedliche Befehle: Login (Verbinden) Add (Hinzufügen) Modify (Ändern) und Delete (Löschen). -
Seite 66: Die Zugangsdaten Eines Dvr Ändern
PS. Live Bilder werden nicht dargestellt, wenn die Aufnahme am Rekorder deaktiviert wurde. 9.2.3 Die Zugangsdaten eines DVR ändern Verwenden Sie “Modify” um die Login Informationen eines DVR zu ändern. -
Seite 67: Einen Dvr Aus Der Liste Löschen
9.2.4 Einen DVR aus der Liste löschen Mit “Delete” können Sie einen DVR aus der Liste löschen, wenn dieser nicht weiter benötigt wird. Wählen Sie einen DVR aus der Liste aus und drücken Sie “Delete”. 9.3 Live Monitoring / Überwachung Dieser Abschnitt beschreibt die Live-Ansicht der Kamerabilder über Ihr Mobiltelefon. - Seite 68 9.3.3 Kanalanzeige Wählen Sie “Single” unter “Menu”, um alle Kanäle aufzulisten, die verfügbar sind. PS. Live Bilder werden nicht dargestellt, wenn die Aufnahme am Rekorder deaktiviert wurde. 9.3.4 Bildgröße Die Bildgröße ist von Telefon zu Telefon unterschiedlich. Daher können Sie über “Size” unter “Menu”...
-
Seite 69: Installation Und Bedienung Des Windows Mobile Programms
9.3.5 Bild rotieren Das Live Bild kann auch um 90 Grad gedreht werden. Wählen Sie hierzu “Rotate” unter “Menu”. 9.3.6 Alarm Dieses Programm ermöglicht nicht nur die einfache Live-Überwachung Ihrer Kamerabilder, sondern informiert Sie auch im Alarmfall über Bewegungserkennungen, Sensor-Auslösungen oder Kameraausfälle. Wählen Sie “Alarm”... -
Seite 70: Bedienung Des Pda-Programms
“H264Pocket.CAB” auf Ihr Mobiltelefon. Hierzu kopieren Sie die Datei von der CD auf Ihr Handy oder laden sich die Datei über unseren Server über folgende Adresse herunter: http://www.lupus-electronics.de/file/800/. Schritt 2: Installieren Sie “Jrviewer.CAB” und “H264Pocket.CAB”, werden zwei Verzeichnisse ”Jrviewer” und “H264Pocket” erstellt. -
Seite 71: Das Menu Des Jrviewer
Befehlsmenu aufzurufen; schauen Sie sich folgende Tabelle für weitere Informationen Item Function Description Geben Sie Name, IP Addresse, Port, Benutzernamen, und Add login DVR Passwort ein und drücken Sie dann “OK” Wählen Sie einen DVR aus der Liste und drücken Sie “OK” PS. - Seite 72 9.2.3 Live Monitoring / Überwachung Dieser Abschnitt beschreibt die Live-Ansicht der Kamerabilder über Ihr Mobiltelefon. Mit “View” öffnen Sie das Befehlsmenu. Sie können nun den Kanal wählen, Bildgröße ändern, Qulität ändern, Statusanzeige ein- oder ausschalten, Alarm,Vollbildanzeige….etc 9.2.3.1 jrviewer Bedienung während der Live-Überwachung Item Function Description...
-
Seite 73: Bedienung Während Der Live-Überwachung Mit H264 Pocket
9.2.3.2 Bedienung während der Live-Überwachung mit H264 Pocket Item Function Description Channel Display for CH 1~16 Wählen Sie 1-16 um den jeweiligen Kanal anzuzeigen 1~16 Grafische Symbole zeigen den Status des DVR an. Außerdem sehen Sie anhand dieser, ob eine Bewegungserkennnug, ein Sensoralarm oder ein Kameraverlust aufgetreten ist. -
Seite 74: Anhang
ANHANG 1. Systemvoraussetzungen für die Client-Software CPU: Intel Pentium 4 oder höher. Betriebssystem: Microsoft Windows Vista, Windows XP, Windows 2003 Server. RAM: 512MB oder höher. Grafikkarte: (Funktion mit Anderen Grafikkarten wird nicht garantiert). Marke Chipsatz 3DLabs Wildcat VP Wildcat Realizm Radeon R200 (8500-9250) Radeon R300 (9500-9800, X300-X600) Radeon R420 (X700-X850) -
Seite 75: Handy Modellunterstützung
Volari V3 series (except V3XT) Volari V3XT Volari V5 series Volari V8 series Volari 8300 Volari XP10 2. Handy Modellunterstützung Betriebssystem Systemvoraussetzungen Marke Windows Mobile Ihr Handyprovider muss GPRS oder 3G HP iPAQ 612C unterstützen. GSmart MS800 Dopod 585 Das Handy benötigt Windows Mobile 5.0 oder Dopod CHT9100 höher. -
Seite 76: Kapitel 10 Internet Zugriff
SanDisk U3 1G (red) Slicon Power 4G Sony 2G/ 4G Sony MicroVault4G (black) Transcend V20 2G Transcend V10 1G/ 4G Transcend V30 16G TOSHIBA 4G (U3) <Hinweis> Die aufgelisteten Geräte wurden getestet und eignen sich für den Betrieb. Dies schließt jedoch nicht aus, dass andere USB-Geräte funktionieren. Kapitel 10 Internet Zugriff Anleitung für den Zugriff auf Kameras oder Rekorder via Internet Notwendige Voraussetzungen:... - Seite 77 II. z.B. Über die Internet-Explorer-Adresse: http://192.168.2.1 III. Gehen Sie in das Menü Netzwerk IV. Suchen Sie das Menü “Portweiterleitung” oder auch “NAT” bei anderen Routern. V. Erstellen Sie eine neue Portweiterleitung (TCP/IP, Webserver). Hierzu müssen Sie den Port (Standard 80) sowie die IP-Adresse (oder den automatisch vergebenen Namen) des Rekorders oder der Kamera eingeben.
- Seite 78 Bitte lesen und akzeptieren Sie die AGB’s. Haken Sie “I agree to the AUP” und “I will only create one (1) free account”, um zu bestätigen, dass die Angaben korrekt sind, die AGB’s gelesen wurden und dass Sie ausschlieslich einen kostenlosen Account erstellen werden.
- Seite 79 Um das Konto zu aktivieren, bestätigen Sie den Link in der erhaltenen Email. 6. Loggen Sie sich nun mit Ihrem Benutzernamen und Passwort ein. Nach dem Login klicken Sie auf “My Service”.
- Seite 80 Klicken Sie dann auf “Dynamic DNS’.
- Seite 81 9. Klicken Sie dann “Get Started” um eine neue Dynamic-Host Adresse einzugeben. 10. Geben Sie einen Namen an und wählen Sie eine Hostnamen-Endung wie zum Beispiel: meinDVR.homeip.net oder meinserver.dyndns.org 11. Im Menü Host-Services sehen Sie dann alle eingerichteten Hostnamen. Insgesamt können Sie 3 kostenlose Adressen erstellen. Aktivieren Sie Ihren frisch erstellen kostenlosen Hostnamen.
- Seite 82 12. Kehren Sie nun in das Router-Menü zurück und suchen Sie im Menu Netzwerk einen Punkt namens DDNS oder Dynamisches DNS 13. Geben Sie hier nun Ihren Benutzernamen, Passwort und Ihren Hostnamen ein, den Sie bei dyndns.org eingerichtet haben. 14. Nun sollte Rekorder Außen...
- Seite 84 ® LUPUS-Electronics GmbH Lise-Meitner-Str.20, D-76829 Landau Tel. +49 (0) 6341 93 55 3 0 Fax. +49 (0) 6341 93 55 3 20 E-Mail: info@Lupus-Electronics.de www.Lupus-Electronics.de...
