Inhaltszusammenfassung für Lupus 16 CH

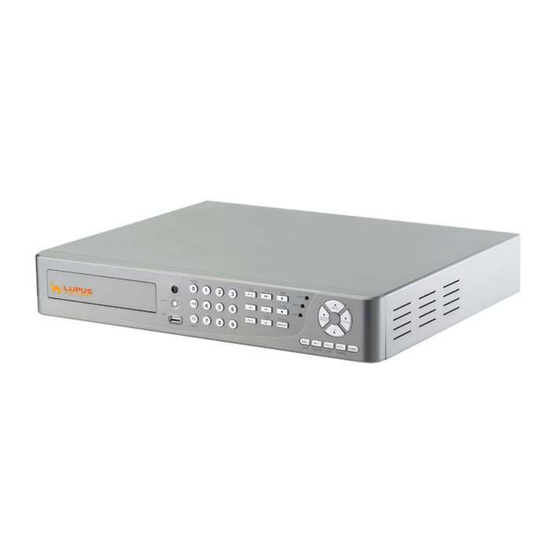

- Seite 1 16/8/4 CH H.264 Multiplex DVR Benutzer Handbuch...
- Seite 3 Dieses Symbol steht für die Möglichkeit eines elektrischen Schlages. In dem Gerät sind ungeschützte elektronische Bauteile. Öffnen Sie niemals das Gerät in eingeschaltetem Zustand. Dieses Symbol soll den Benutzer auf für den reibungslosen Betrieb wichtige Informationen aufmerksam machen. WARNUNG UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGES ZU VERINGERN, SETZEN SIE DAS GERÄT NIEMALS DEM REGEN ODER ZU HOHER FEUCHTIGKEIT AUS.
- Seite 4 Alle Sicherheits- und Bedienungshinweise müssen vor Inbetriebnahme gelesen werden! • Stellen Sie sicher, dass der Rekorder ausgeschaltet ist, bevor Sie das Gerät installieren. • Es besteht das Risiko eines elektrischen Schlages, wenn Sie das Gerät im eingeschalteten Zustand öffnen. • Betreiben Sie das Gerät nicht im Freien und nur innerhalb der Temperatur- und Feuchtigkeitsbereiche.
-
Seite 5: Inhaltsverzeichnis
INHALT KAPITEL 1 - FUNKTIONEN ....................1 KAPITEL 2 - LIEFERUMFANG .................... 2 KAPITEL 3 – BEDIENELEMENTE ..................3 3.1 VORDERSEITE ........................3 3.2 ANSCHLÜSSE - HINTERSEITE ..................6 3.3 FERNBEDIENUNG ......................7 3.4 MAUS KONTROLLE ......................9 KAPITEL 4 - INSTALLATION .................... 10 4.1 GESAMTES ANSCHLUSSBEISPIEL ................ - Seite 6 5.3 SYSTEM ..........................27 5.3.1 HDD - Festplatte ....................... 27 5.3.2 Uhr ..........................28 5.3.3 Video Standard ......................29 5.3.4 Sprache ........................29 5.3.5 ID der Fernbedienung ....................29 5.3.6 Tastentöne ......................... 29 5.3.7 Erweiterte Einstellungen ................... 30 5.3.8 Firmware erneuern ....................32 KAPITEL 6 - AUFNAHME-EINSTELLUNGEN ..............
- Seite 7 8.1.3 Kopiervorgang stoppen ..................... 49 8.1.4 Kopiervorgang fortsetzen ..................49 8.2 KOPIER STATUS ........................ 50 8.3 MEDIUM FORMATIEREN ....................50 KAPITEL 9 – NETZWERK EINSTELLUNGEN ..............51 9.1 NETZWERK Setup......................51 9.2 CLIENT PROGRAMM INSTALLIEREN ................52 9.2.1 System Voraussetzungen ................... 52 9.2.2 Netzwerk Umgebung ....................
-
Seite 8: Kapitel 1 - Funktionen
KAPITEL 1 - FUNKTIONEN H.264 Kompression für DVR Aufnahmen und Netzwerk-Übermittlungen Grafisches OSD und Maus-Kontrolle (PS/2) Live Anzeige, Aufnahmen, Backup, Wiedergabe und Netzwerk Zugriff zur gleichen Zeit DVD Brenner und USB Stick/HDD backup Fernzugriffe via 16 Kanal-Client-Software oder Internet Explorer Plugin Audio Aufnahmen Aufnahme bei Bewegung mit einstellbaren Bereichen und justierbarer Sensitivität Fernbendienung... -
Seite 9: Kapitel 2 - Lieferumfang
KAPITEL 2 - LIEFERUMFANG 1. DVR 2. Client Software CD 3. Benutzerhandbuch 4. Fernbedienung 5. Stromkabel 6. Netzteil 7. Batterien Inhalt 1. DVR 2. Client Software CD 3. Benutzerhandbuch 4. Fernbedienung 5. Stromkabel 6. Netzteil 7. Batterien... -
Seite 10: Kapitel 3 - Bedienelemente
KAPITEL 3 – BEDIENELEMENTE 3.1 VORDERSEITE 10 11 15 16 17 21 22 23 24 Item Description DVD-RW Ein DVD-RW Brenner ist in der Vorderseite installiert. EJECT Drücken Sie EJECT um das DVD-RW Laufwerk zu öffnen. IR RECEIVER Infrarot Empfänger für die Fernbedienung. Beachten Sie, dass Sie eine Sichtlinie zu diesem für den Betrieb benötigen. - Seite 11 MENU / UP DIRECTIONAL (a) Öffnet das Hauptmenu BUTTON (b) Schwenkt eine steuerbare Kamera nach oben (c) Hoch-Bewegung im OSD-Menu (d) Im Bild-Zoom nach Oben bewegen. PIP / LOOP PLAYBACK (a) Aktiviert Bild-in-Bild Funktion (PIP) CLEAR / DOWN (b) Schwenkt steuerbare Kameras nach Unten (c) Unten-Bewegung im OSD-Menu DIRECTIONAL BUTTON (e) Im Bild-Zoom nach Oben bewegen.
- Seite 12 ENTER / STATUS / HOME (a) Führt die ausgewählte Funktion aus oder betritt das ausgewählte Untermenu. (b) Zeigt das Statusfenster im Hauptfenster (c) Home-Position im PTZ-Modus (d) Erhöht den Zoom im Digitalen-Zoom-Modus AUTOMATIC SEQUENCE / (a) Aktiviert / Deaktiviert die automatische Kanal-Rotation FOCUS OUT / DECREASSE (b) Fokussiert herein im PTZ Modus VALUE / SECTION A...
-
Seite 13: Anschlüsse - Hinterseite
3.2 ANSCHLÜSSE - HINTERSEITE 4 Kanal DVR CAUTION ! RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK VIDEO IN SPOT AUDIO 485 RL1 ETHERNET SENSOR DC 12V VIDEO OUT PS/ 2 8 Kanal DVR CAUTION ! RISK OF ELECTRIC SHOCK... -
Seite 14: Fernbedienung
3.3 FERNBEDIENUNG Knopf Name Beschreibung Fehler! Fehler! Fehler! ○ COPY Menu / Auto Fokus Modus ,1 COPY/AF (PTZ-Kontroll Modus) ○ SUCHE Menu / Speichert eine ,2 (SEARCH) / PRESET Kameraposition (PTZ-Modus) Fehler! Fehler! F ehler! Fehler! Fehler! Fehler! PTZ Modus / Speichert ein Fehler! ○... - Seite 15 ○ Langsame Wiedergabe ,18 SLOW ( ○ Schnelle Wiedergabe ,19 FAST ( ○ Ändert die Wiedergaberichtung ,20 DIR ( ○ Startet / Stoppt die Aufnahme ,21 RECORD ( ○ Wechselt vom Wiedergabemodus in ,22 LIVE/PB / (■) den Live-Modus / STOP ○...
-
Seite 16: Maus Kontrolle
3.4 MAUS KONTROLLE ○ ○ ○ ○ , , , , 1 1 1 1 Statusanzeige Doppelklick mit Links ○, ○ ○ ○ ○ , , , , 3 3 3 3 ○, ○, Menu Klick mit Rechts ○ ○ ○ ○ , , , , 3 3 3 3 Exit Doppelklick mit Rechts ○... -
Seite 17: Kapitel 4 - Installation
KAPITEL 4 - INSTALLATION 4.1 GESAMTES ANSCHLUSSBEISPIEL AUDIO VGA MONITOR SPOT MONITOR KAMERA 1~16 HAUPT MONITOR... -
Seite 18: Hdd Installation
4.2 HDD INSTALLATION Zuerst entfernen Sie die Festplattenhalterungen. (Bild1)。 (Bild1) Bringen Sie die Halterungen wie in Bild 2+3 beschrieben an. (Bild2, Bild3) (Bild2) (Bild3) Stecken Sie das SATA Daten- und Stromkabel an die SATA HDD. (Bild4) (Pic4) - Seite 19 Schrauben Sie die Festplatte(n) am Boden des DVR fest. (Bild5)。 (Bild5) Stecken Sie die SATA Datenkabel auf das Mainboard (Bild6). Stellen Sie sicher, dass die erste Festplatte auch an den HDD1 Anschluss des Mainboards gesteckt wird. (Bild7). HDD1 (Bild6) (Bild7)
-
Seite 20: Hauptgeräte Installation
4.3 HAUPTGERÄTE INSTALLATION 4.3.1 Kamera KAMERA 1~16 * Stecken Sie den weiblichen BNC Stecker jeder Kamera auf den männlichen BNC Stecker bei “CAMERA IN“ ein. 4.3.2 Audio AUDIO Audio Eingang - AUDIO IN: Verbinden Sie das RCA-Chinch Kabel mit dem Audioeingang. Audio Output - AUDIO OUT: Verbinden Sie die Lautsprecher über ein RCA-Chinch Kabel mit dem Audioausgang. -
Seite 21: Monitor
4.3.3 Monitor VGA MONITOR SPOT MONITOR HAUPT MONITOR Der Rekorder unterstützt 2 Monitorausgänge, der eine ist ein Composite Videoausgang (BNC Anschluss); der Andere ist ein VGA Ausgang (DSUB-15). Sie können jedoch nur einen zur gleichen Zeit verwenden. Composite (BNC) Ausgang aktivieren: (1) DVR Ausschalten (2) Drücken Sie den MENU Knopf und den CH3 Knopf gleichzeitig (3) DVR Einschalten... -
Seite 22: Sensor Eingänge
4.4 SENSOR EINGÄNGE 16CH: SENSOR 1~SENSOR 16 8CH: SENSOR 1~SENSOR 8 4CH: SENSOR 1~SENSOR 4 4.4.1 Menu für die Einstellung der Sensor-Eingänge Gehen Sie in EVENT -> SENSOR INPUT um den richtigen Sensor-Typ des DVR auszuwählen. Wählen Sie nun die Art des Sensors den Sie an das Gerät angeschlossen haben. - NORMAL ÖFFNEN: Im Normalzustand ist der Sensor geöffnet. -
Seite 23: Rs-485 Ptz-Kameraanschluss
4.5 RS-485 PTZ-KAMERAANSCHLUSS RS485 wird für den Anschluss eines Keyboards oder einer PTZ-Kamera verwendet. 4.5.1 RS-485 Menu Einstellungen Gehen Sie in LINK -> RS485 um die Übertragungseinstellungen zu konfigurieren. Diese müssen mit der Kamera übereinstimmen. 4.5.2 PTZ Kamera Installation Verbinden Sie unsere STARDOME® - LE251/LE251N über eine 2-adrige Leitung mit dem DVR RS-485 Interface (D+ to D+;... -
Seite 24: Ptz Camera Operation
4.5.3 PTZ Kamera Operation 1. Wählen Sie den gewünschten PTZ-Kanal 2. Drücken Sie den PTZ-Knopf um in den PTZ-Modus zu gelangen. 3. Verwenden Sie die Richtungs-Knöpfe um die Kamera zu steuern. 4. Drücken Sie Z(+) und Z(-) um herein oder heraus zu zoomen. 5. -
Seite 25: Relais Ausgang
Positionen zu speichern ist einer der großen Vorteile von PTZ-Kameras. Sie können so bequem und schnell Ihnen wichtige Punkte anfahren. Es können insgesamt 16 Positionen abgespeichert werden. 4.6 RELAIS AUSGANG Der Relais-Ausgang sollte auf NO (Normal Open) stehen. Wenn ein Signal ankommt wechselt der Zustand auf NC (Normal Close). -
Seite 26: Kapitel 5 - Basis Einstellungen
KAPITEL 5 – BASIS EINSTELLUNGEN 5.1 HAUPTFUNKTIONEN 5.1.1 Ein- und Ausschalten ON/OFF Nachdem alle Geräte und Festplatten (HDDS) angeschlossen sind, schalten Sie den Rekorder ein. a. Das Videosystem (NTSC oder PAL) wird automatisch erkannt. b. Stromausfall Nach einem Stromausfall geht der Rekorder automatisch in den Zustand, in dem er ausgegangen ist. -
Seite 27: System Status
c. Einfrieren FREEZE Drücken Sie FREEZE im LIVE Modus um das Bild einzufrieren. Drücken Sie FREEZE erneut um den FREEZE Modus zu verlassen. - Die FREEZE Funktion ist nicht im AUTO-Modus verwendbar. d. LIVE/Wiedergabe Modus wechseln Drücken Sie LV/PB ( ■... -
Seite 28: Audio Funktion
5.1.4 Audio Funktion Audio EIN/AUS: Drücken Sie FUNCTION und dann “AUDIO (0)” um die Audioverbindung zu aktivieren / deaktivieren. Sie können den Ton unabhängig von dem zu sehenden Livebild hören. 5.1.5 PIP Modus ① Wenn Sie eine einzelne Kamera im Live-Modus sehen, können Sie mit Druck auf den PIP Knopf ein zweites Bild darstellen. -
Seite 29: Menu Einstellungen
① Wählen Sie den gewünschten Kamerakanal. Drücken Sie D-ZOOM, ein Auswahlrahmen erscheint. ① , ⊳, Drücken Sie um den gewünschten Bereich auszuwählen. ① ① Mit ENTER wählen Sie 2- bis 4-fache Vergrößerung. ① Mit ESC verlassen Sie diesen Modus. 5.1.7 Menu Einstellungen Drücken Sie MENU um in das abgebildete Menu-Fenster zu gelangen. -
Seite 30: Hauptfenster
5.2 HAUPTFENSTER 5.2.1 Automatischer Bildwechsel Hier können Sie für jeden Kanal einzeln die AUTO SEQUENZ festlegen. Einstellbar von 1SEK bis 60SEK. ADD AUTO SINGLE: Wenn Sie OFF/AUS gewählt haben, jeder einzelne Kanal wird im AUTO SEQUENZ Modus weitergeschaltet. Standard ist “OFF/AUS”. VIDEO LOSS SKIP: Wenn Sie ON gewählt haben wird jeder Kanal an dem keine Kamera angeschlossen ist ausgelassen. -
Seite 31: Anzeige
5.2.2 Anzeige Hier können Sie festlegen, welche Informationen auf dem Hauptschirm dargestellt werden sollen: HDD Freier Speicher Geben Sie hier ON / EIN an, wenn der freie Speicher aller installierten Festplatten angezeigt werden soll. HDD Freier Speicher Anzeige Standard ist “Prozent”. PROZENT: Der restliche freie Speicher der HDD’s wird in Prozent angegeben. -
Seite 32: Titel
ID der Fernbedienung ON / EIN: Die ID der Fernbedienung wird im Bild angezeigt. Standard ist OFF / AUS. 5.2.3 Titel Kamerabezeichung ändern. Drücken Sie ENTER nachdem Sie den gewünschten Kanal ausgewählt haben: , ⊳, Wählen Sie die Zeichen mit und drücken Sie dann . -
Seite 33: Spot
5.2.5 Spot SPOT MODUS - MANUAL: Manuell einstellen. - EVENT/EREIGNIS: Bei einem Ereignis wird automatisch die auslösende Kamera angezeigt. - SEQUENZ: Jeder Kanal wird im Wechsel auf dem Spot-Ausgang dargestellt. SPOT SEQUENZ ZEIT Die Weiterschaltung kann zw. 1SEK bis 60SEK eingestellt werden. VIDEO LOSS ÜBERSPRINGEN Wenn ON / EIN, werden die Kanäle ohne Bild übersprungen. -
Seite 34: System
Der Wert geht von 0% bis 100% und Standard ist “50%”. 5.3 SYSTEM 5.3.1 HDD - Festplatte REC HDD INITIALIZE / HDD Initialisieren: Wählen Sie YES / JA und drücken Sie ENTER um die Festplatte zu löschen HINWEIS: Achtung, alle Daten werden gelöscht. -
Seite 35: Uhr
5.3.2 Uhr Unter diesem Punkt können Sie das Datum und die Uhrzeit einstellen. Datum & Uhrzeit Manuelle Änderung des Datums und der Uhrzeit. - DATUM: YYYY/MM/DD YEAR/MONTH/DAY JAHR/MONAT/TAG - ZEIT: HH:MM:SS HOUR:MINUTE:SECOND STUNDE/MINUTE/SEKUNDE... -
Seite 36: Video Standard
Zeit einstellen Wenn Sie INTERNET TIME ADJUST auf “ON/EIN” stellen, wird das System automatisch die Zeit über ① das Internet einstellen ① Wenn INTERNET TIME ADJUST “ON/EIN” ist, müssen Sie eine IP-Adresse eines Internet-Time-Servers angeben (SELECT TIME SERVER). ① Geben Sie die korrekte Zeitzone / TIME ZONE an. GMT (Greenwich Mean Time). Wenn Sie DAYLIGHT SAVING TIME auf “ON/EIN”... -
Seite 37: Erweiterte Einstellungen
5.3.7 Erweiterte Einstellungen 5.3.7.1 Passwort Überprüfung Das Gerät kann über eine Passworteingabe geschützt werden. Das Admin Passwort hat die höchste Priorität des DVR. ACHTUNG! Wenn Sie das Passwort vergessen können Sie nicht mehr zugreifen. Wenn Sie die Passwortabfrage aktivieren, wird der Rekorder bei folgenden Aktionen die Eingabe verlangen: Aufnahme, Suche&Wiedergabe, Kopieren, Live-Audio, DVR Menu, DVR Status und PTZ Kontrolle. -
Seite 38: Benutzer Rechte
USER2 ist 33333333, USER3 ist 44444444, USRE4 ist 55555555. ACHTUNG: Aus Sicherheitsgründen sollten Sie nach Kauf das Passwort ändern. 5.3.7.3 Benutzer Rechte Sie können jedem Benutzer unterschiedliche Rechte zuweisen. ON/EIN gibt dem Benutzer das Recht. 5.3.7.4 DVR Menu Einstellungen zurücksetzen 1. -
Seite 39: Firmware Erneuern
2. Rekorder Einstellungen von Datei laden Um die Einstellungen au seiner Datei (USB-Stick) zu übernehmen. 3. Rekorder Einstellungen in Datei speichern Speichert alle DVR-Einstellungen auf dem USB-Stick. HINWEIS: Das laden und speichern ist nur über den Front-USB-Port möglich. 5.3.8 Firmware erneuern Sie können das Betriebssystem über einen USB-Stick erneuern. -
Seite 40: Kapitel 6 - Aufnahme-Einstellungen
KAPITEL 6 - AUFNAHME-EINSTELLUNGEN 6.1 AUFNAHMEEINSTELLUNGEN OHNE QUICKSETUP Ihnen stehen drei detailliert einstellbare, unterschiedliche Aufnahmemodi zur Verfügung, die zu unterschiedlichen Zeiten über einen Zeitplan aktiviert werden können. Sie können insgesamt 10 Zeitpläne konfigurieren. Wenn Sie stets im gleichen Modus aufnehmen möchten, lesen Sie unter Quick Setup nach: 1. -
Seite 41: Quick Setup
Der Aufnahmestatus sowie der Aufnahmemodus wird im Live-Bild mit Farben dargestellt ( - “ (Yellow) ” : manueller Aufnahmemodus - “ (Green) ” : Aufnahmen gemäß Zeitplan (Zeitaufnahmen) - “ (Red) ” : Ereignisaufnahmen (Bewegungserkennung/Videoverlust/Sensor(Relais)) - “ (White) ” : keine Aufnahme Jeder Aufnahmemodus kann nochmals in Bezug auf Auflösung, Bilder/Sekunde und Bildqualität eingestellt werden und unter einem Aufnahmeprogramm (0-9) abgespeichert werden. - Seite 42 HINWEIS: - Die jeweilige Aufnahmerate errechnet sich aus der Gesamtrate je Auflösung / Anzahl der Kanäle Zum Beispiel: ② Unser 16ch Rekorder hat 200(PAL) Bilder / Sekunde bei 360x288 Pixeln. ② Wenn Sie 360x288 im Quick Setup wählen, haben Sie 200/16channel=12,5 Bilder/Sekunde je Kanal - Wenn Sie höhere Aufnahmeauflösungen wählen, wird sich die Bildqualität verbessern aber die Aufnahmegeschwindigkeit verringern und die Dateigröße erhöhen.
-
Seite 43: Aufnahme Einstellungen
6.3 AUFNAHME EINSTELLUNGEN Wenn QUICK SETUP ausgeschaltet ist, wird der Rekorder gemäß den im RECORD SETUP / AUFNAHME EINSTELLUNGEN Menu aufzeichnen. Der Rekorder unterstützt 10 Aufnahme Programme, die zu unterschiedlichen Tageszeiten aktiviert werden können. Zum Beispiel können Sie an Werktagen mit höherer Bildaufnahmerate aufzeichnen als am Wochenende. -
Seite 44: Ereignis Einstellungen
SETUP verwendet die unter Programm 0 eingestellten Werte. ① BILD AUFLÖSUNG: NTSC: 720x480/ 720x240/ 360x240 PAL: 720x576/ 720x288/ 360x288 ① Wählen Sie die Aufnahmegeschwindigkeit für: - NORMAL: Normal-Aufnahmen. - EVENT: Ereignis-Aufnahmen. ① QUALITÄT: Wählen Sie eine von drei Bildqualitäten: Fine/Fein(F)/ Normal(N)/ Low/Niedrig(L). ①... -
Seite 45: Monitorumschaltung Bei Ereignis
BEWEGUNG TESTEN Testen Sie die vorgenommenen Einstellungen. 6.4.2 Monitorumschaltung bei Ereignis SCREEN HOLD: Trotz Ereignis, die momentane Anzeige beibehalten. EVENT FULL: Vollbild des Kamerakanals der ein Ereignis ausgelöst hat. EVENT MULTI: Zeigt die Multi-Kamera-Sicht bei eingehendem Ereignis. EVENT F_RTN: Zeigt die auslösende Kamera im Vollbild und kehrt dann ins vorherige Bild zurück. EVENT M_RTN: Zeigt bei einem Ereignis die Multi-Kamera-Sicht und kehrt dann ins vorige Bild zurück. -
Seite 46: Weitere Aufnahmeeinstellungen
Wenn QUICK SETUP ausgeschaltet ist: Bitte geben Sie den Ereignis-Typ im AUFNAHME PROGRAMM Menu an und stellen Sie den EVENT CHECK auf ON/EIN. 6.5 WEITERE AUFNAHMEEINSTELLUNGEN 6.5.1 Speicherplatzbedarf Mit dieser Funktion können Sie den benötigten Speicherplatzbedarf sowie die Anzahl an Tagen anzeigen lassen, die Sie mit der eingebauten Festplatte aufzeichnen können. -
Seite 47: Audio Aufnahme
** Je höher die Bildqualität desto großer der Speicherplatzbedarf. 6.5.2 Audio Aufnahme Wenn Sie QUICK SETUP ausgeschaltet haben, müssen Sie im Aufnahmesetup die AUDIO AUFNAHMEN auf EIN schalten. 6.5.3 Ringspeicher ON/EIN: bei voller Festplatte werden die ältesten Aufnahmen der Reihe nach überschrieben. OFF: Stoppt die Aufnahmen bei voller Festplatte. -
Seite 48: Kapitel 7 - Suchfunktionen Und Einstellungen
KAPITEL 7 - SUCHFUNKTIONEN UND EINSTELLUNGEN SUCHE & WIEDERGABE Wenn Sie die aufgenommenen Date durchsuchen möchten klicken Sie entweder auf den SEARCH Knopf oder im Menu über das SUCHE Untermenu. Sofortige Wiedergabe Drücken Sie (DIREKT) Knopf um die Aufnahmen wiederzugeben. Drücken Sie den Knopf erneut um in den LIVE-Modus zurück zu kehren. -
Seite 49: Suchen & Kopieren
7.2 SUCHEN & KOPIEREN Die aufgenommenen Daten können Sie auf eine CD/DVD oder USB-Gerät kopieren. HDD ID: Die Festplatte (HDD0, HDD1) auf der die Daten gespeichert wurden. Das Start- und Enddatum der gewählten Aufnahme werden angezeigt. CHANNEL/KANAL: Wählen Sie einen Kamerakanal oder alle. Wählen Sie die gewünschte HDD ID, KANAL, ZEIT, und drücken Sie ENTER um die Aufnahme wieder zu geben.. -
Seite 50: Ereignis Suche
7.4 EREIGNIS SUCHE Suchen Sie ausschließlich nach Ereignisaufnahmen. Zum Beispiel, können Sie alle Bewegungsaufnahmen in einer anzugebenden Zeitspanne anzeigen lassen. Wählen Sie hierzu die HDD ID, KANAL, EREIGNIS, ZEIT und drücken Sie ENTER, die Suchergebnisse werden dann angezeigt. Wählen Sie davon eines aus und drücken Sie ENTER. HINWEIS: - Bei einem längeren Video Verlust wird dies in der Ereignisliste (EVENT LIST) abgespeichert. -
Seite 51: Externe Datei Suche
Wählen Sie die gewünschte HDD ID, Zeit, Block aus und drücken Sie ENTER, die Ergebnisse werden angezeigt. Wählen Sie eines aus und drücken Sie ENTER. 7.6 EXTERNE DATEI SUCHE Daten auf einem anderen Datenträger suchen. Falls Sie mehr als einen Rekorder des gleichen Typs haben, ist es möglich Daten auf eine externe Festplatte zu speichern und einzulesen. -
Seite 52: Suche Via Log-Datei
Gehen Sie in das Lesezeichen Menu (BOOKMARK SEARCH). Wählen Sie das Lesezeichen aus und drücken Sie ENTER. Der Rekorder wird an der Stelle, an der Sie das Lesezeichen gesetzt haben, die Aufnahmen wiedergeben. <So erstellen Sie ein Lesezeichen> Im Wiedergabemodus: ①... - Seite 53 ④ 1/16 - 16 Mal langsamer als normal. ⑤ 1/32 – 32 Mal langsamer als normal. ⑥ 1/64 - 64 Mal langsamer als normal. ⑦ 1/128 - 128 Mal langsamer als normal. PLAY / PAUSE ( Drücken Sie den Knopf um in normaler Geschwindigkeit wiederzugeben (X1). Drücken Sie den Knopf nochmals um die Wiedergabe zu pausieren.
- Seite 54 ABSPIELRICHTUNG ( ) oder Rückwärts ( ⊳ ). Ändern Sie mit diesem Knopf die Abspielrichtung: Vorwärts ( <A-B BEREICHSWIEDERGABE> Mit dieser Funktion können Sie einen Bereich wählen der ständig wiederholt wird. ① Drücken Sie “PAUSE” im Wiedergabemodus. ② Drücken Sie dann auf “SEQ” um die Start-Position zu speichern. ③...
-
Seite 55: Kapitel 8 - Dateien Kopieren
KAPITEL 8 – DATEIEN KOPIEREN Um in das Kopier Menu zu gelangen drücken Sie die COPY Taste oder gehen Sie über das Haupt-Menu. 8.1 KOPIEREN Kopiert Daten von der internen Festplatte auf ein externes Laufwerk. 8.1.1 Auf USB-Stick kopieren Schließen Sie immer zuerst das USB-Gerät an den Rekorder an. Gehen Sie dann in das Kopier-Menu: MEDIA: Wählen Sie “USB_FRONT”... -
Seite 56: Auf Dvd±Rw Kopieren
- Es wird empfohlen den USB-Stick vorher zu formatieren. 8.1.2 Auf DVD± ± ± ± RW kopieren Geben Sie eine DVD±RW in das DVD-ROM und gehen Sie in das Kopier-Menu: Wählen Sie MEDIA (INTERNES CD-RW/DVD), HDD ID, KANAL, START ZEIT, END ZEIT und drücken Sie ENTER um zu starten. -
Seite 57: Kopier Status
CONTINUE COPY: Geben Sie ein neues Speichermedium an um den Vorgang fortzusetzen. FORMAT MEDIA: Formatiert das eingelegte Medium. 8.2 KOPIER STATUS Hier sehen Sie den aktuellen Status des Kopiervorgangs. COPY CUR TIME: Zeigt die Restdauer aller laufenden Kopiervorgänge an. 8.3 MEDIUM FORMATIEREN Um einen einwandfreien Kopiervorgang zu gewährleisten sollten die Speicher-Medien vorher formatiert werden.. -
Seite 58: Kapitel 9 - Netzwerk Einstellungen
KAPITEL 9 – NETZWERK EINSTELLUNGEN 9.1 NETZWERK Setup • Der Rekorder unterstützt dynamische IP sowie statische IP. • Außerdem wird der Zugriff via Internet-Browser oder Client-Programm über das Netzwerk sowie das Internet ermöglicht. • Der Rekorder unterstützt kein PPPoE Protokoll. Kann sich also nicht selbstständig einwählen. Heutzutage ist jedoch fast immer ein (WLAN-)Router vorhanden, der die Verbindung zum Internet übernimmt. -
Seite 59: Client Programm Installieren
NETZWERK GESCHWINDIGKEIT Wählen Sie die Geschwindigkeit der Netzwerkübermittlung. Hinweis: “NETWORK FRAME” bezeichnet die Übermittlungsgeschwindigkeit. - STILL: Verwenden Sie STILL wenn das Netzwerk langsam oder oft ausgelastet ist. - MOTION: Verwenden Sie MOTION, wenn das Netzwerk schnell bzw. wenig ausgelastet ist. 9.2 CLIENT PROGRAMM INSTALLIEREN 9.2.1 System Voraussetzungen - CPU: Pentium 4 oder höher... - Seite 60 Wenn Sie den Standard-Pfad nicht ändern möchten klicken Sie “Install”. Die Installation ist abgeschlossen. Klicken Sie “YES” um den UDF Reader zu installieren. Klicken Sie “Next”. Klicken Sie auf “Install”. Nun nur noch auf “OK” und die Installation ist abgeschlossen. Klicken Sie auf dieses Symbol auf Ihrem Desktop um das Client-Programm zu starten:...
-
Seite 61: Beschreibung Der Software
9.3 BESCHREIBUNG DER SOFTWARE Beschreibung DVR Liste: Rekorder der Liste hinzufügen/löschen/ändern DVR Suche: Suchen Sie alle verfügbaren Rekorder in Ihrem Netzwerk. HDD Suche: Um die Aufnahmedaten des mit dem PC verbundenen Rekorders zu durchsuchen. Datei Suche: Nach Aufnahmen suchen. Fenster anpassen: Fenstergröße anpassen Programm Optionen: blendet die Einstellungen für das Client-Programm ein. -
Seite 62: Dvr-Client Programm Funktionen
Drücken Sie um in den Vollbildmodus zu gelangen. 9.4 DVR-Client Programm Funktionen 9.4.1 DVR-Client Programm Passwort Wenn Sie das Programm das erste Mal starten, können Sie ein Passwort festlegen, dass vor jedem Start verlangt wird. Wenn Sie das Feld leer lassen wird diese Abfrage deaktiviert. 9.4.2 DVR Liste Klicken Sie auf DVR-List um eine Liste der eingerichteten Rekorder zu sehen:... -
Seite 63: Hdd Suche
Rekorder der Liste hinzufügen ○,1 Klicken Sie auf ( ) um alle Rekorder im Netzwerk zu finden: Drücken Sie auf “Search” um die Suche zu starten, wählen Sie dann den DVR aus und klicken Sie “Add to List”. Der ausgewählte DVR wird in der Liste gespeichert. ○,2 Sie können auch den Rekorder der DVR-Liste auch manuell hinzufügen. -
Seite 64: Datei Suche
○,3 Wählen Sie einen gewünschten Kanal aus und geben Sie ein Datum unter “Search Time” an. 9.4.4 Datei Suche Manche Nutzer möchten die Daten auf DVD oder USB kopieren. In diesem Fall verwenden Sie die Datei-Suche um die Daten erst auf den PC zu kopieren. Wenn Sie auf “File-Search”... -
Seite 65: Fenster Anordnen
9.4.5 Fenster anordnen Sie können Sie Programmfenster wie folgt dargestellt anordnen: * 1 Fenster * 2 ~ 4 Fenster *5 ~ 9 Fenster *10~16 Fenster Doppelklick auf ein Bild um dieses zu vergrößern. -
Seite 66: Client-Programm Einstellungen
9.4.6 Client-Programm Einstellungen Display: - Channel Title: Zeigt im Live-Bild den Kamerakanal-Titel. - Event: Wenn ein Ereignis auftritt wird dies Rot im Kanal dargestellt. - Date Time: Zeigt Datum und Uhrzeit im Kamerafenster. - Frame Rate: Zeigt die Bildgeschwindigkeit im Fenster. Play Mode: - Frame Mode: Wenn Sie in hoher Auflösung aufgenommen haben, kann in hoher Auflösung wiedergegeben werden. -
Seite 67: Anzeige
9.4.7 Anzeige a. Anzeigemodus: Klicken Sie auf den Kanal-Button um den Kamerakanal im Einzelmodus anzuzeigen. -
Seite 68: Dvr Kontrolle
b. Mehrfach-Kanal-Anzeige Klicken Sie auf “MULTI” um mehrere Kamerabilder anzuzeigen. Klicken Sie erneut um in den Einzelmodus zurückzukehren. c. Automatische Weiterschaltung Klicken Sie “AUTO” um die Kanäle automatisch mit Angabe der Zeit weiterzuschalten. 9.4.8 DVR Kontrolle Drücken Sie den “Controller” Knopf, um ein dem DVR ähnliches Kontrollfeld anzuzeigen. 9.4.9 PTZ Steuerung Drücken Sie auf den PTZ Knopf um steuerbare Kamera über das Netzwerk / Internet zu steuern. -
Seite 69: Setup - Einstellungen
Diese können Sie für jede Kamera einzeln festlegen. Wählen Sie einfach oben zuerst den Kamerakanal aus. 9.4.10 SETUP - Einstellungen Klicken Sie auf “SETUP” und geben Sie das ADMIN Passwort ein. Save To File: Speichert alle Einstellungen in einer Datei auf dem PC. Read From File: Liest alle Einstellungen von einer Datei ein. - Seite 70 Für alle weiteren Einstellungen lesen Sie unter 5.1.2 nach. RECORD / AUFNAHME Um die Zeitaufnahme zu aktivieren, wählen Sie einen Zeitraum aus und klicken Sie auf “SCHEDULE RECORD ON/OFF”. Der Block wird nun grün markiert. Über die “ALL” Spalte können Sie den Gesamten Tag ändern.
- Seite 71 Hier können Sie für die ausgewählte Programm Nummer wir in 6.3 die Aufnahmeeinstellungen ändern. EVENT / EREIGNIS Lesen Sie hierzu im Kapitel 6.4 nach. SYSTEM Lesen Sie hierzu im Kapitel 5.4 nach. LINK Lesen Sie hierzu im Kapitel 4 und 9.1 nach. DOWNLOAD Laden Sie die Firmware vom Rekorder auf den PC.
-
Seite 72: Status
9.4.11 STATUS Klicken Sie auf “STATUS” um die momentanen DVR-Einstellungen zu sehen. 9.4.12 PRINT / Drucken Klicken Sie auf “PRINT” um einen Screenshot abzuspeichern oder zu drucken. Die Größe des Screenshots ist von der Aufnahmeauflösung abhängig. (D1、Half-D1、CIF). -
Seite 73: Kopieren
9.4.13 KOPIEREN Kopieren Sie die Daten vom Rekorder auf Ihren PC. Wählen Sie die entsprechende Zeit und den Kanal aus, Klicken Sie dann “Copy” um den Kopiervorgang zu starten. Der Kopiervorgang wird unten angezeigt. Klicken Sie “OK” nachdem der Vorgang abgeschlossen ist, finden Sie die Daten unter: C:\Programme\DVR \DVR-Viewer\Copy. -
Seite 74: Kapitel 10 - Weitere Funktionen
KAPITEL 10 – WEITERE FUNKTIONEN 10.1 E-Mail Alarm Gehen Sie in LINK -> E-Mail Menu. E-Mail senden Wenn Sie diese Funktion aktivieren, wird der Rekorder im Ereignisfall eine E-Mail versenden. SMTP SERVER ① Geben Sie hier den SMTP SERVER Ihres E-Mail-Anbieters an. ②... -
Seite 75: Aufnahme Limit
USER ID / Benutzer ID ① Wählen Sie USER ID aus und drücken Sie ENTER: ② Verwenden Sie , ⊳, und drücken Sie ENTER. ③ Um die Eingabe zu verlassen, drücken Sie ESC. PASSWORT ① Wählen Sie PASSWORT und drücken Sie ENTER: ②... -
Seite 76: Zugriff Über Den Internet Explorer
10.3 Zugriff über den Internet Explorer Schritt 1. Geben Sie folgende IP-Adresse im Internet-Explorer ein 211.174.251.155. Sobald Sie das ActiveX Steuerlement installiert haben, erscheint folgendes Fenster: Schritt 2. Geben Sie die Adresse des Rekorders ein und drücken Sie auf “Connect”. Step3. - Seite 77 Schritt 4. Das Live-Bild wird nun angezeigt. HINWEIS 1: Wenn Sie sich das erste Mal mit dem Webbrowser verbinden, müssen Sie ein ActiveX Steuerelement installieren. Dies kann einige Minuten dauern. Stellen Sie sicher, dass Sie in den Sicherheitseinstellungen unsignierte ActiveX Steuerelemente erlauben. HINWEIS 2: Wenn Sie auf den Rekorder nicht zugreifen können, löschen Sie auf Ihrem Desktop die Datei “XViewer.dat”...
-
Seite 78: Kapitel 11 - Technische Daten
KAPITEL 11 – TECHNISCHE DATEN VIDEO SYSTEM Auto Erkennung EINGÄNGE 4CH BNC 8CH BNC 16CH BNC LOOP VIDEO MONITOR 1CH BNC Composite Video / VGA (wird eingestellt) SPOT MONITOR 1CH BNC EINGANG 1CH RCA AUDIO AUSGANG 1CH RCA EINGANG 4CH RELAIS 8CH RELAIS 16CH RELAIS SENSOR... - Seite 79 SUCH MODI Zeit, Kalender, Ereignis, Datei, Block GESCHWINDIG- Normal, REW&FF [1x/2x/4x/16x/32x/64x/128x], WIEDERGABE KEIT Bild zu Bild, Pause GERÄT Interne / Externe HDD / USB BACKUP DATEI H.264 Kompression und AVI Format (durch Client-Programm) KOMPRESSION H.264 16CH Client Software, Web Browser NETZWERKZUGRIFF NETZWERK GESCHWINDIGK.
- Seite 80 Windows NT / 2000 / XP ist ein Warenzeichen der Microsoft Corporation. Alle hier erwähnten Marken oder Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer entsprechenden Besitzer. Alle Spezifikationen können ohne Ankündigung geändert werden. Weiterverwendung dieses Handbuchs zu gewerblichen Zwecken bedarf des Einverständnisses der LUPUS-Electronics® GmbH...
- Seite 81 ® LUPUS-Electronics GmbH Lise-Meitner-Str.20, D-76829 Landau Tel. +49 (0) 6341 93 55 3 0 Fax. +49 (0) 6341 93 55 3 20 E-Mail: info@Lupus-Electronics.de www.Lupus-Electronics.de...
