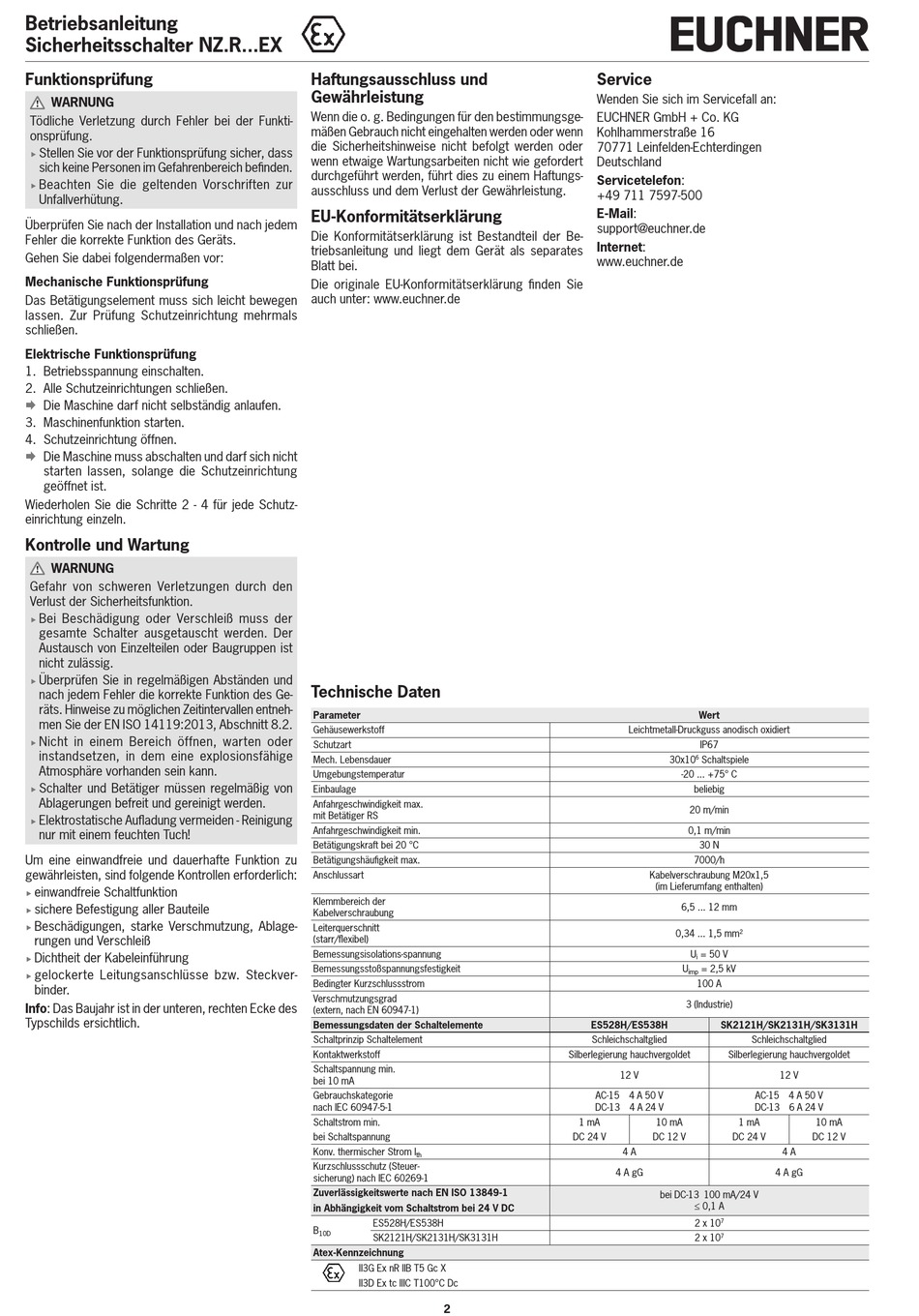

Betriebsanleitung
Sicherheitsschalter NZ.R...EX
Funktionsprüfung
WARNUNG
Tödliche Verletzung durch Fehler bei der Funkti-
onsprüfung.
Stellen Sie vor der Funktionsprüfung sicher, dass
f
sich keine Personen im Gefahrenbereich befinden.
Beachten Sie die geltenden Vorschriften zur
f
Unfallverhütung.
Überprüfen Sie nach der Installation und nach jedem
Fehler die korrekte Funktion des Geräts.
Gehen Sie dabei folgendermaßen vor:
Mechanische Funktionsprüfung
Das Betätigungselement muss sich leicht bewegen
lassen. Zur Prüfung Schutzeinrichtung mehrmals
schließen.
Elektrische Funktionsprüfung
1. Betriebsspannung einschalten.
2. Alle Schutzeinrichtungen schließen.
Die Maschine darf nicht selbständig anlaufen.
¨
3. Maschinenfunktion starten.
4. Schutzeinrichtung öffnen.
Die Maschine muss abschalten und darf sich nicht
¨
starten lassen, solange die Schutzeinrichtung
geöffnet ist.
Wiederholen Sie die Schritte 2 - 4 für jede Schutz-
einrichtung einzeln.
Kontrolle und Wartung
WARNUNG
Gefahr von schweren Verletzungen durch den
Verlust der Sicherheitsfunktion.
Bei Beschädigung oder Verschleiß muss der
f
gesamte Schalter ausgetauscht werden. Der
Austausch von Einzelteilen oder Baugruppen ist
nicht zulässig.
Überprüfen Sie in regelmäßigen Abständen und
f
nach jedem Fehler die korrekte Funktion des Ge-
räts. Hinweise zu möglichen Zeitintervallen entneh-
men Sie der EN ISO 14119:2013, Abschnitt 8.2.
Nicht in einem Bereich öffnen, warten oder
f
instandsetzen, in dem eine explosionsfähige
Atmosphäre vorhanden sein kann.
Schalter und Betätiger müssen regelmäßig von
f
Ablagerungen befreit und gereinigt werden.
Elektrostatische Aufladung vermeiden - Reinigung
f
nur mit einem feuchten Tuch!
Um eine einwandfreie und dauerhafte Funktion zu
gewährleisten, sind folgende Kontrollen erforderlich:
einwandfreie Schaltfunktion
f
sichere Befestigung aller Bauteile
f
Beschädigungen, starke Verschmutzung, Ablage-
f
rungen und Verschleiß
Dichtheit der Kabeleinführung
f
gelockerte Leitungsanschlüsse bzw. Steckver-
f
binder.
Info: Das Baujahr ist in der unteren, rechten Ecke des
Typschilds ersichtlich.
Haftungsausschluss und
Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsge-
mäßen Gebrauch nicht eingehalten werden oder wenn
die Sicherheitshinweise nicht befolgt werden oder
wenn etwaige Wartungsarbeiten nicht wie gefordert
durchgeführt werden, führt dies zu einem Haftungs-
ausschluss und dem Verlust der Gewährleistung.
EU-Konformitätserklärung
Die Konformitätserklärung ist Bestandteil der Be-
triebsanleitung und liegt dem Gerät als separates
Blatt bei.
Die originale EU-Konformitätserklärung finden Sie
auch unter: www.euchner.de
Technische Daten
Parameter
Gehäusewerkstoff
Schutzart
Mech. Lebensdauer
Umgebungstemperatur
Einbaulage
Anfahrgeschwindigkeit max.
mit Betätiger RS
Anfahrgeschwindigkeit min.
Betätigungskraft bei 20 °C
Betätigungshäufigkeit max.
Anschlussart
Klemmbereich der
Kabelverschraubung
Leiterquerschnitt
(starr/flexibel)
Bemessungsisolations-spannung
Bemessungsstoßspannungsfestigkeit
Bedingter Kurzschlussstrom
Verschmutzungsgrad
(extern, nach EN 60947-1)
Bemessungsdaten der Schaltelemente
Schaltprinzip Schaltelement
Kontaktwerkstoff
Schaltspannung min.
bei 10 mA
Gebrauchskategorie
nach IEC 60947-5-1
Schaltstrom min.
bei Schaltspannung
Konv. thermischer Strom I
th
Kurzschlussschutz (Steuer-
sicherung) nach IEC 60269-1
Zuverlässigkeitswerte nach EN ISO 13849-1
in Abhängigkeit vom Schaltstrom bei 24 V DC
ES528H/ES538H
B
10D
SK2121H/SK2131H/SK3131H
Atex-Kennzeichnung
II3G Ex nR IIB T5 Gc X
II3D Ex tc IIIC T100°C Dc
2
Service
Wenden Sie sich im Servicefall an:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen
Deutschland
Servicetelefon:
+49 711 7597-500
E-Mail:
support@euchner.de
Internet:
www.euchner.de
Wert
Leichtmetall-Druckguss anodisch oxidiert
IP67
30x10 Schaltspiele
6
-20 ... +75° C
beliebig
20 m/min
0,1 m/min
30 N
7000/h
Kabelverschraubung M20x1,5
(im Lieferumfang enthalten)
6,5 ... 12 mm
0,34 ... 1,5 mm
2
U = 50 V
i
U = 2,5 kV
imp
100 A
3 (Industrie)
ES528H/ES538H SK2121H/SK2131H/SK3131H
Schleichschaltglied
Silberlegierung hauchvergoldet Silberlegierung hauchvergoldet
12 V
AC-15 4 A 50 V
DC-13 4 A 24 V
1 mA 10 mA 1 mA
DC 24 V DC 12 V DC 24 V
4 A
4 A gG
bei DC-13 100 mA/24 V
≤ 0,1 A
2 x 10 7
2 x 10
7
Schleichschaltglied
12 V
AC-15 4 A 50 V
DC-13 6 A 24 V
10 mA
DC 12 V
4 A
4 A gG
