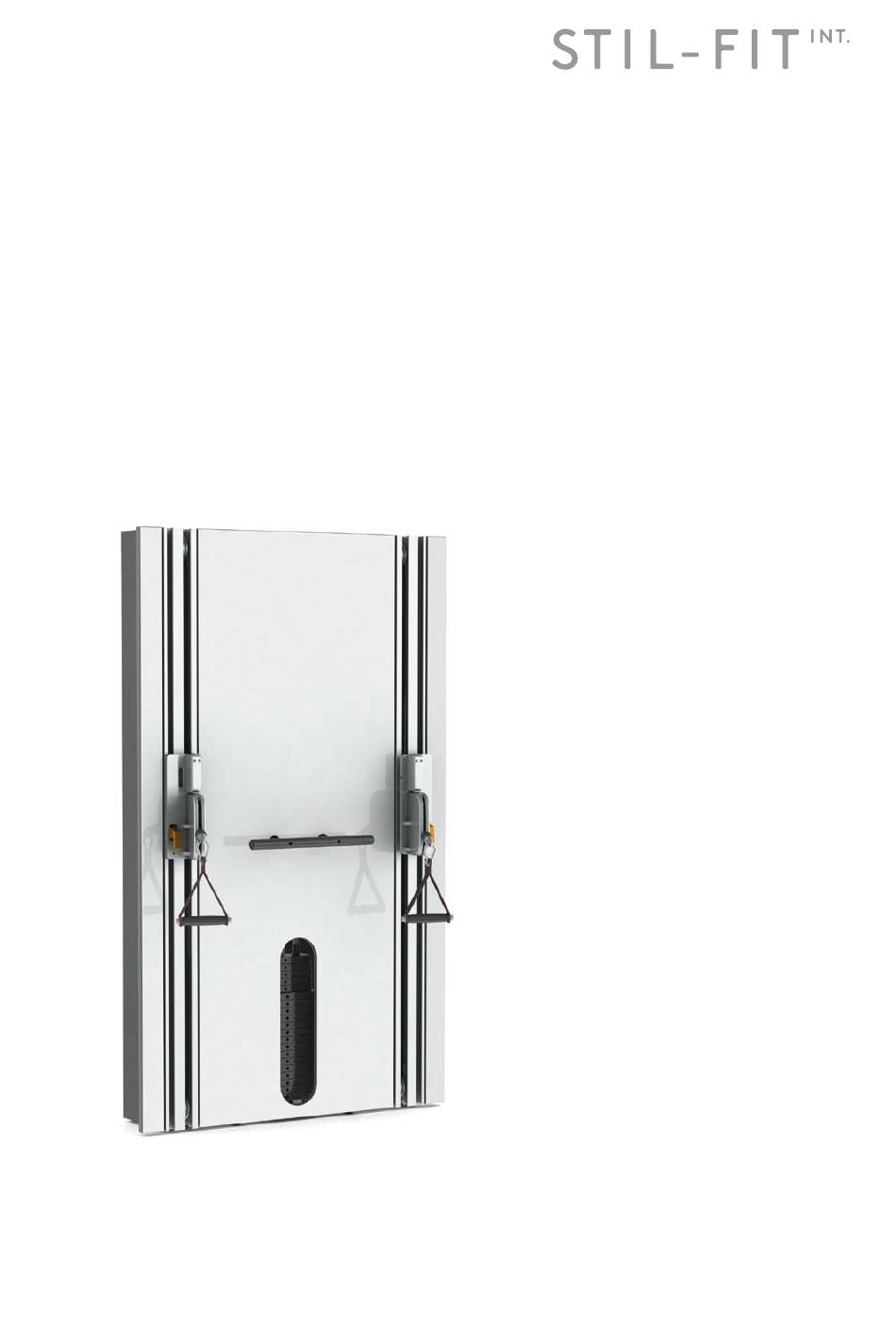

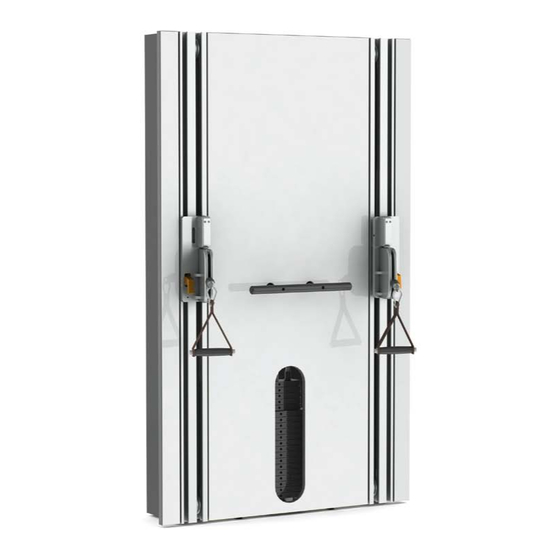

- Seite 1 Montageanleitung STIL-FIT Kabelzug ESSENCE PURE Fitness I Design I Interior...
- Seite 2 WICHTIG Der Kabelzug ist bereits vormontiert. Verändern Sie die Position der Rollen und der Zugein- heit nicht! Folgen Sie den Montageschritten: Der Rahmen hat vier Montagepunkte für die Befesti- gung an der Wand. Verwenden Sie nur geignete Dübel und Schrauben um den Kabelzug sicher zu befestigen.
-
Seite 3: Montage Der Gewichte
Querträger Montage der Gewichte Schrauben Sie den Querträger ab. Ziehen Sie die die Selektorstange nach oben und entfernen sie. Die Gewichtplatten können nun von oben auf die Stangen geschoben werden. Beginnen Sie mit den großen Platten - ges. 14 Stück Achtung! Die Vertiefung für die Beschriftung der Platten Selektorstange... - Seite 4 Kleben Sie die Etiketten für die Gewichte in die Vertie- fung an den Gewichtsplatten Funktionstest Stecken Sie den silbernen Pin in die zweite Gewicht- platte und ziehen vorne an der Zugeinheit. Sollte sich der Pin nicht korrekt einstecken lassen, sind die Kabel zu stramm.
- Seite 5 Montieren Sie die Seitenteile von der Rückseite am Profil. Rechte und linke Seite sind identisch. Montieren Sie die Handschlaufen rechts und links. Prüfen Sie ob die Gewichsplatten in der Ruheposition richtig aufeinander liegen. Falls notwendig, können Sie die Kabellänge nachstellen. Testen Sie anschließend, ob die Züge laufen und ob sich die Zugeinheit gut verstellen läßt.
