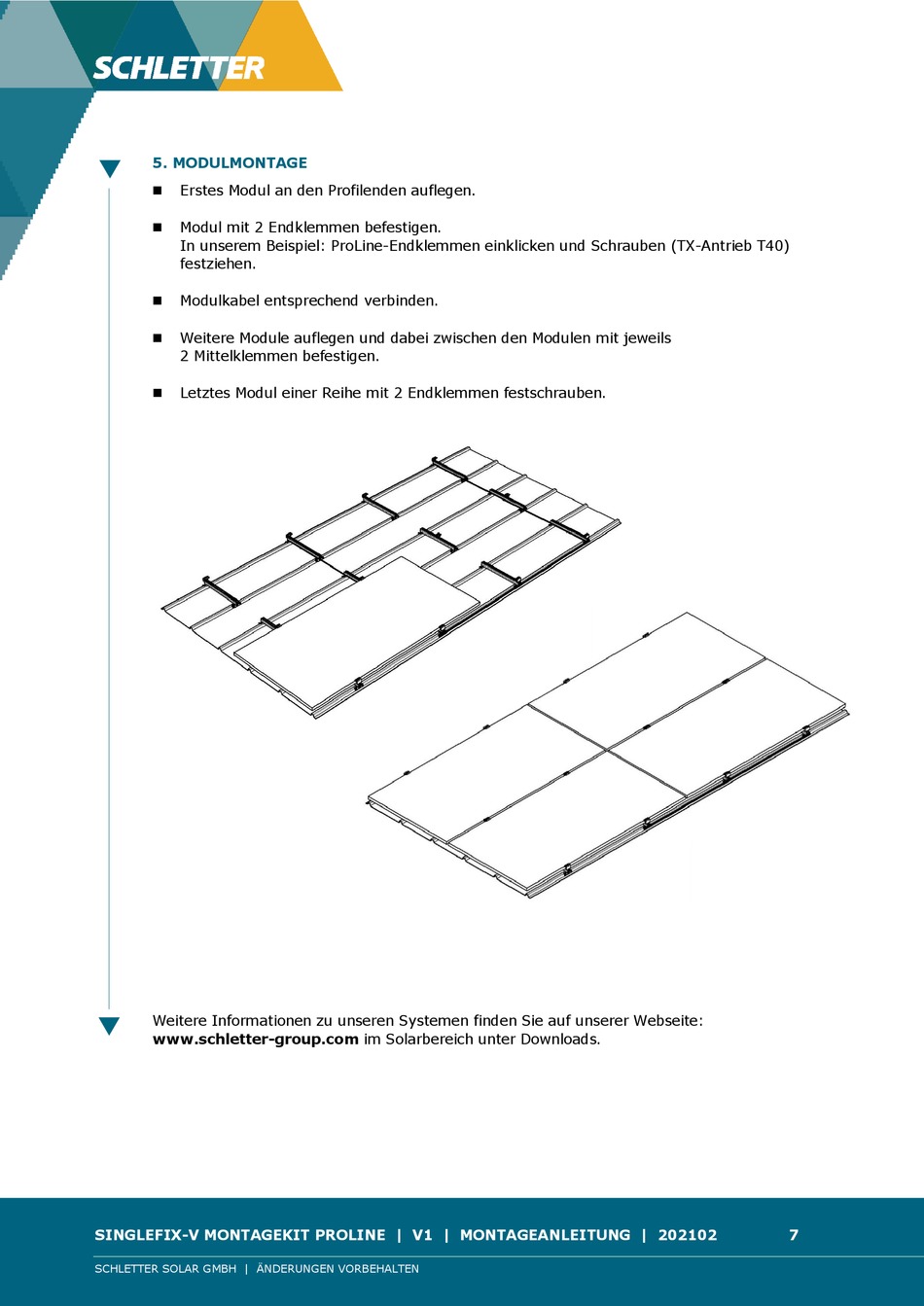

5. MODULMONTAGE

Erstes Modul an den Profilenden auflegen.
Modul mit 2 Endklemmen befestigen.
In unserem Beispiel: ProLine-Endklemmen einklicken und Schrauben (TX-Antrieb T40)
festziehen.
Modulkabel entsprechend verbinden.
Weitere Module auflegen und dabei zwischen den Modulen mit jeweils
2 Mittelklemmen befestigen.
Letztes Modul einer Reihe mit 2 Endklemmen festschrauben.
Weitere Informationen zu unseren Systemen finden Sie auf unserer Webseite:
www.schletter-group.com im Solarbereich unter Downloads.
SINGLEFIX-V MONTAGEKIT PROLINE | V1 | MONTAGEANLEITUNG | 202102
SCHLETTER SOLAR GMBH | ÄNDERUNGEN VORBEHALTEN
7
