- Seite 1 Bedienungsanleitung ARE H9 HF Handlesegerät ARE H9 HF ---------------------------------------------------------------1/61---------------------------------------------------------...
-
Seite 2: Inhaltsverzeichnis
EINLEITUNG AUSSTATTUNG DES ARE H9 HF BEDIENUNG Einlegen der Batterie Gerät Ein/Ausschalten Einen Transponder in der Standard-Betriebsart lesen LESEBEREICH DER ANTENNE Ausrichtung mit Luftspulen-Antenne Ausrichtung mit Ferritantenne DIE DATENBANK MENÜFUNKTIONEN Durch das Menü navigieren Überblick der Menüfunktionen Attribut wählen Betriebsart Schnittstelle Auswahl Einschaltschutz Lesegerät Code spiegeln... - Seite 3 6.12 Tasten Klänge / Tastensignale einstellen 6.13 Uhr stellen (nur mit optionalem Echtzeituhrenmodul) 6.14 Datum stellen (nur mit optionalem Echtzeituhrenmodul) 6.15 Language/Sprache – Menüsprache festlegen 6.16 Programm-Version anzeigen DATENÜBERTRAGUNGSPROTOKOLL Befehlssatz Telegramm, Datenabsicherung, Kontrollzeichen Prüfsumme CRC Telegrammstruktur Einfachrealisierung ohne Programmierung der CRC-Routine Detaillierte Darstellung des Befehlssatzes Parametrierungsbefehle Attribute einstellen...
-
Seite 4: Einleitung
Einleitung Das ARE H9 HF ist ein RFID Handlesegerät mit dem passive Transponder gelesen werden können. Gelesene ID-Codes können in einer internen Datenbank gespeichert werden. Das Handlesegerät ist mit einer USB-HID-Schnittstelle und optional mit einer Bluetooth- Schnittstelle oder RS232 Schnittstelle versehen um Transponder UIDs oder die gesamte Datenbank an einen PC zu übertragen. -
Seite 5: Ausstattung Des Are H9 Hf

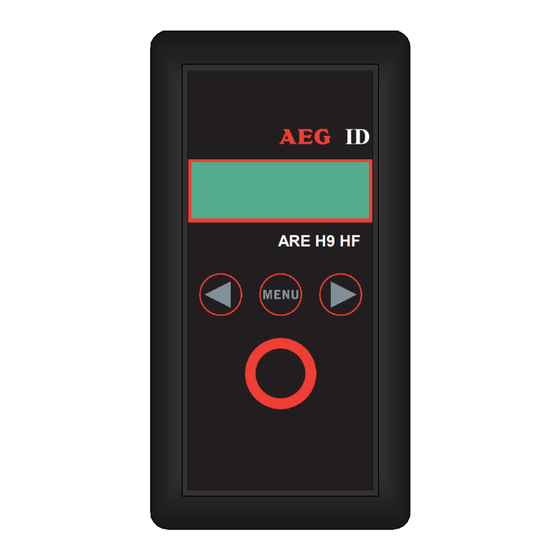

Ausstattung des ARE H9 HF 2x16 Character LCD-Display ARE H9 HF Menü Tasten (links, Menü, rechts) Haupttaste (Lesen, Auswahl) USB-Schnittstelle **) Batteriefach **) RS232 Schnittstellenkabel mit Stecker in der Rs232 Version ---------------------------------------------------------------5/61--------------------------------------------------------... -
Seite 6: Bedienung
Bedienung 3.1 Einlegen der Batterie Um das Batteriefach zu öffnen wird dieses bei gleichzeitigem leichtem Druck nach außen geschoben. Die 9V-Block Batterie im Batteriefach an den entsprechenden Batterieclip anschließen, dabei ist auf die Polung zu achten. 9V Block Batterie Das Batteriefach ist nach dem Anschließen der Batterie durch Zuschieben des Deckels wieder zu schließen. -
Seite 7: Einen Transponder In Der Standard-Betriebsart Lesen
3.3 Einen Transponder in der Standard-Betriebsart lesen Um einen Transponder in der Standard-Betriebsart zu lesen ist die Haupttaste zu drücken. In der Standard-Betriebsart wird beim Lesen die Anzahl der bisher gelesenen Transponder sowie die gesamt mögliche Anzahl angezeigt: Maximal aktuelle Anzahl 2016 Anzahl... -
Seite 8: Lesebereich Der Antenne
Lesebereich der Antenne Der Lesebereich und Lesereichweite sind abhängig von der Antennenbauform des Lesegerätes, dem verwendeten Transponder, seiner Bauform und Orientierung zur Antenne. Das ARE H9 HF gibt es wahlweise mit Luftspulen-Antenne oder mit Ferritantenne. Es ist nicht möglich mit dem ARE H9 HF zwei oder mehrere Transponder gleichzeitig zu lesen. ---------------------------------------------------------------8/61--------------------------------------------------------... -
Seite 9: Ausrichtung Mit Luftspulen-Antenne
4.1 Ausrichtung mit Luftspulen-Antenne Das folgende Bild zeigt den typischen Bereich in dem ein Kartentransponder gelesen werden sollte. ---------------------------------------------------------------9/61--------------------------------------------------------... -
Seite 10: Ausrichtung Mit Ferritantenne
4.2 Ausrichtung mit Ferritantenne Das folgende Bild zeigt den typischen Bereich in dem ein Kartentransponder gelesen werden sollte. Die Datenbank Wurde in der Standard Betriebsart eine Lesung erfolgreich ausgeführt, prüft das ARE H9 HF seine interne Datenbank auf das Vorhandensein der Transponder-ID. Wurde der Transponder-Code, inklusive dem vergebenen Attribut, nicht in der Datenbank gefunden wird dieser als neuer Eintrag in der Datenbank gespeichert. -
Seite 11: Menüfunktionen
Die Datenbank kann komplett an einen PC übertragen werden; ebenso kann eine auf dem PC vorbereitete Datenbank (z.B. mit Attributstexten oder Transpondercodetexten) auf das ARE H9 HF übertragen werden. Dies erfolgt über den Database/PC Modus. Menüfunktionen 6.1 Durch das Menü navigieren Durch Drücken der Taste Menü... -
Seite 12: Überblick Der Menüfunktionen
Auswahl zu + 0.5 s übernehmen Einschaltverzög. 0.5 s - 0.5 s Tasten Klänge Tasten Klänge Uhr stellen 12:00:00 Datum stellen 01 Jan '14 Language/Sprache Language/Sprache English Deutsch AEG ID-ARE H9 HF V4.30018 F B ---------------------------------------------------------------12/61--------------------------------------------------------... -
Seite 13: Attribut Wählen
6.3 Attribut wählen Mit der Funktion „Attribut wählen“ lässt sich dem nächsten zu lesenden Transponder eines von 27 Attributen zuweisen. Die Auswahl geschieht durch die Tasten Pfeil links und Pfeil rechts. Aktiviert wird die Auswahl durch die Haupttaste, danach wechselt das Lesegerät wieder in den Lesemodus. Attribut wählen Im Standardlesemodus wird das gewählte Attribut zusammen mit dem ID-Code des Transponders in der internen Datenbank des ARE H9 HF gespeichert. -
Seite 14: Betriebsart
4C8C8415 ISO-14443A Stall Attribut Transpondertyp Es ist außerdem möglich jedem Transpondercode einen Text zu zuweisen. Dies geschieht ähnlich wie die Attributstextzuweisung über eine Änderung der Datenbank am PC. (siehe Anleitung für das Programm Reader Terminal). Ist eine Textzuweisung erfolgt, wird nach erfolgreicher Lesung der Text anstatt des Transpondertyps links unten im Display angezeigt. - Seite 15 Wichtig ist, dass eine USB/Bluetooth Verbindung zu einem Host-Gerät hergestellt ist und dieses bereit ist die Daten zu empfangen, ansonsten sind die gelesenen Transponder-Codes verloren da sie in keiner anderen Weise gespeichert werden. Der Lesevorgang selbst ist der gleiche wie in der „Standard“ Betriebsart. In der zweiten Display-Zeile wird die Betriebsart während der Leseergebnisanzeige zusätzlich angezeigt.
- Seite 16 --- No Tag --- Online/USB lese ... - Online/USB - 5C0D573A Online/USB Um die Betriebsart „Online/USB“ zu verlassen ist eine andere Betriebsart unter „Betriebsart“ auszuwählen. 6.4.3 Online/USB H, Online/BT H oder Online/Ser. H Betriebsart Die Betriebsart „Online/USB H“ oder „Online/BT H“ ist vergleichbar mit der Betriebsart „Online/USB“...
- Seite 17 Wurde die Transponder Nummer erfolgreich gelesen wird folgendes angezeigt: 4C8C8415 sende... Antwortet die Gegenseite auf das Protokoll <STX> <ETX> des ARE H9 HF nicht, sendet das ARE H9 HF weiter zyklisch das Protokoll <STX> <ETX> bis eine Antwort erfolgt. Währenddessen wird folgendes angezeigt Erwarte Verbind.
-
Seite 18: Schnittstelle Auswahl
6.5 Schnittstelle Auswahl In diesem Menüpunkt wird die verwendete Schnittstelle ausgewählt und eingestellt. Ist ein Bluetooth Modul installiert stehen zusätzlich noch 4 Bluetooth Menüpunkte zur Verfügung. Es stehen die folgenden Menüpunkte zur Auswahl: HID Tastatur Bluetooth HID Bluetooth COM BT entkoppeln BT Autoverbindung aus/ein Das im ARE H9 HF verwendete Bluetooth Modul besitzt folgende Eigenschaften: Bluetooth 2.1 + EDR (Bluetooth Classic) - Seite 19 Koppelung/Paarung Das ARE H9 HF kann über Bluetooth immer nur mit einem Empfangsgerät gleichzeitig verbunden sein, vor dem Verbinden mit einem anderen Gerät wird empfohlen die Kopplung mit dem zuvor verbundenen Gerät aufzuheben. 6.5.1 Schnittstelle USB **) Wird als Schnittstelle USB ausgewählt findet der gesamte Datenaustausch mit dem Gerät über ein angeschlossenes USB Kabel statt.
-
Seite 20: Schnittstelle Bluetooth
6.5.4 Schnittstelle Bluetooth 6.5.4.1 Bluetooth Menüfunktionen Die Bluetooth Funktion des ARE H9 HF wird im Hauptmenü über die Untermenüauswahl Schnittstelle eingestellt. Es stehen folgende Funktionen zur Verfügung: Bluetooth HID Die ARE H9 HF Schnittstelle auf das HID Tastatur Verbindungsprofil umstellen Bluetooth COM Die ARE H9 HF Bluetooth Schnittstelle auf das SPP Verbindungsprofil umstellen Bluet. -
Seite 21: Verbindungsaufbau Als Hid Bluetooth Tastatur Unter Microsoft Windows
Dieser Bildschirm kann durch gleichzeitiges Drücken beider Pfeiltasten abgebrochen werden, sonst wird er solange angezeigt bis eine aktive Bluetooth Verbindung erkannt wurde. Nach der Auswahl von Bluetooth HID (Tastatur) als Schnittstelle wechselt das ARE H9 HF automatisch in die Betriebsart Online/BT HID. Solange die HID-Tastatur als Schnittstelle gewählt ist steht nur die Betriebsart Online zur Verfügung, die Betriebsart Auswahl steht erst wieder bei einer anderen Schnittstellenauswahl zur Verfügung. - Seite 22 Wurde das ARE H9 HF gefunden, ist es auszuwählen und über die Schaltfläche Weiter wird der PC versuchen die Verbindung zum ARE H9 HF herzustellen. Während dem Verbindungsaufbau kann es nötig sein dass der Koppelungscode des Lesegeräts eingegeben werden muss, in diesem Fall im folgenden Bildschirm „Koppelungscode des Geräts eingeben“...
- Seite 23 Im Eingabefeld des folgenden Dialogfensters ist der Kopplungscode „0000“ einzutragen. Durch Auswahl der Schaltfläche „Weiter“ wird die Verbindung konfiguriert. Wurde die Verbindung zum ARE H9 HF erfolgreich hinzugefügt, können ab nun Transpondercodes wie Tastatureingaben in geöffnete Eingabe oder Textfelder des verbundenen Geräts übertragen werden.
- Seite 24 6.5.4.4 Verbindungsaufbau als SPP Bluetooth COM Port unter Microsoft Windows Im Microsoft Windows Menü: Systemsteuerung > Alle Systemsteuerungselemente > Geräte und Drucker>Bluetooth-Geräte kann über die Schaltfläche Gerät hinzufügen nach dem zu verbindenden ARE H9 HF gesucht werden. Das ARE H9 HF wird in der Liste der Gefundenen Geräte unter der Bezeichnung RFID XXXYYY Bluetooth aufgeführt, wobei XXXYYY für die Gerätenummer steht.
- Seite 25 Wurde das ARE H9 HF gefunden, ist es auszuwählen und über die Schaltfläche Weiter wird der PC versuchen die Verbindung zum ARE H9 HF herzustellen. Während dem Verbindungsaufbau kann es nötig sein´, dass der Koppelungscode des Lesegeräts eingegeben werden muss, in diesem Fall im folgenden Bildschirm „Koppelungscode des Geräts eingeben“...
- Seite 26 Im Eingabefeld des folgenden Dialogfensters ist der Kopplungscode „0000“ einzutragen. Durch Auswahl der Schaltfläche „Weiter“ wird die Verbindung konfiguriert. Während dem Verbindungsausbau werden die Bluetooth Dienste konfiguriert und gestartet. ---------------------------------------------------------------26/61--------------------------------------------------------...
- Seite 27 Wurde die Bluetooth COM Schnittstelle eingerichtet, folgt ein Dialog dem die zugewiesene COM Schnittstellen Nummer entnommen werden kann. (Im folgenden Beispiel COM 93) Die zugewiesene COM Schnittstellennummer kann über den die Eigenschaften der Bluetooth Verbindung jederzeit abgefragt werden. Dazu im Microsoft Windows Menü: Systemsteuerung >...
-
Seite 28: Verbunden Als Bt Seriell Com
Solange die COM Schnittstelle unter Windows nicht durch ein Programm geöffnet wurde zeigt das ARE H9 HF weiterhin den Verbindungsstatus „Erwarte Verb.“ an. Erwarte Verbind. Abbrechen Erst beim Öffnen der COM Schnittstelle z.B. durch ein Terminalprogramm verschwindet der Dialog und das Gerät ist zum Datenaustausch bereit. Verbunden als BT Seriell COM ---------------------------------------------------------------28/61--------------------------------------------------------... -
Seite 29: Bluetooth Verbindung Trennen Unter Microsoft Windows
6.5.4.5 Bluetooth Verbindung trennen unter Microsoft Windows Um das ARE H9 HF mit einem anderen Gerät zu verbinden ist es notwendig die Verbindung zu trennen und Gerätpaarung wieder zu entkoppeln. Im Microsoft Windows Menü: Systemsteuerung > Alle Systemsteuerungselemente > Geräte und Drucker>Bluetooth-Geräte das ARE H9 HF selektieren und über die Schaltfläche „Gerät entfernen“... -
Seite 30: Hid Bluetooth Tastatur Unter Android Hinzufügen
Nach Abschluss dieses Vorgangs kann das ARE H9 HF mit einem neue Gerätepartner gekoppelt und verbunden werden. 6.5.4.6 HID Bluetooth Tastatur unter Android hinzufügen Um die das ARE H9 HF als HID Tastatur auf einem Android Gerät zu nutzen muss auf dem Android Gerät im Menü... -
Seite 31: Bluetooth Verbindung Unter Android Trennen
Nach Auswahl des ARE H9 HF wird die Verbindung als „Gekoppelt“ angezeigt. Sollte die Tastaturfunktion als Eingabe nicht automatisch aktiviert werden kann diese durch anwählen des Zahnradsymbols (Einstellungen) aktiviert werden. Dazu ist im folgenden Menü der Haken bei „Eingabegerät“ zu setzen. 6.5.4.7 Bluetooth Verbindung unter Android trennen Um die Verbindung auf einem Android Gerät mit dem ARE H9 HF zu trennen und die Kopplung aufzuheben ist auf dem Android Gerät im Menü... -
Seite 32: Tastenwiederholrate Und Verzögerung Einstellen
6.5.4.8 Tastenwiederholrate und Verzögerung einstellen Sollten Probleme mit der Eingabegeschwindigkeit der Zeichen unter Windows auftreten können unter Systemsteuerung > Alle Systemsteuerungselemente > Tastatur im Reiter Geschwindigkeit die Werte für Verzögerung und Wiederholrate anpassen. 6.6 Einschaltschutz Lesegerät Wird „Einschaltschutz“ über die Haupttaste aktiviert, ist die Tastensperre des ARE H9 HF aktiviert und das Gerät schaltet sofort aus. -
Seite 33: Code Spiegeln
Nach dem Deaktivieren der Tastensperre kann das ARE H9 HF wieder ganz normal verwendet werden. 6.7 Code spiegeln In diesem Menüpunkt lässt sich der gelesene Transpondercode byteweise spiegeln. Das Spiegeln geschieht in der Leseroutine, d.h. der Code wird in der gleichen Form in der Datenbank gespeichert, wie er auch auf dem Display angezeigt oder über die Schnittstelle übertragen wird. -
Seite 34: Lese-Dauer / Zeitfenster Für Lesevorgang Einstellen
Nach dem Löschvorgang kehrt das Gerät wieder in den zuletzt gewählten Lesebetrieb zurück. 6.9 Lese-Dauer / Zeitfenster für Lesevorgang einstellen In diesem Menüpunkt lässt sich das Zeitfenster einstellen welches für einen Lesevorgang verwendet wird. Dies ist die Zeitdauer die das ARE H9 HF nach Auslösen der Lesung versuchen wird einen Transponder zu lesen, auch wenn kein Datenträger vorhanden ist. -
Seite 35: Einschaltverzögerung
Diese Einstellung wird im Gerät gespeichert und behält auch nach Aus-/Einschalten ihren Wert. 6.11 Einschaltverzögerung Mit diesem Menüpunkt wird die Zeitdauer eingestellt die die Haupttaste gedrückt werden muss um das ARE H9 HF einzuschalten. Einschaltverzög. 0.5 s Die Zeitdauer lässt sich in 0,5 Sekunden Schritten mit den Pfeiltasten einstellen. Durch Drücken der Haupttaste wird die Einstellung übernommen und ist ab sofort aktiv. -
Seite 36: Uhr Stellen (Nur Mit Optionalem Echtzeituhrenmodul)
6.13 Uhr stellen (nur mit optionalem Echtzeituhrenmodul) Mit diesem Menüpunkt kann bei vorhandenem Echtzeituhrenmodul die Uhrzeit gestellt werden. Ist das Echtzeituhrenmodul im ARE H9 HF installiert wird zu jedem Datenbankeintrag die Uhrzeit und das Datum der Lesung im Transponder-Datensatz mit abgespeichert. Das Echtzeituhrenmodul besitzt eine eigene Batterie und ist damit in der Lage Uhrzeit und Datum auch bei Verlust der Stromversorgung des ARE H9 HF zu behalten. -
Seite 37: Datum Stellen (Nur Mit Optionalem Echtzeituhrenmodul)
6.14 Datum stellen (nur mit optionalem Echtzeituhrenmodul) Mit diesem Menüpunkt kann bei vorhandenem Echtzeituhrenmodul das Datum eingestellt werden. Um das Datum einzustellen wird mit der Haupttaste der Stellvorgang ausgelöst. Nun können Tag, Monat und das Jahr über die Pfeiltasten eingestellt werden. Die Auswahl der einzelnen Stellen (Tag, Monat, Jahr) wird immer mit der Haupttaste bestätigt. -
Seite 38: Programm-Version Anzeigen
Language/Sprache English 6.16 Programm-Version anzeigen Dieser Menüpunkt zeigt die verwendete Programmversion. AEG ID-ARE H9 HF V1.01504 Datenübertragungsprotokoll 7.1 Befehlssatz Der Befehlssatz umfasst folgende Befehle: Prüfen, ob Datenbankspeicher leer ist Datenbankspeicher löschen Datensatzzeiger auf ersten gespeicherten Datensatz setzen gespeicherten Datensatz lesen und Datensatzzeiger erhöhen gespeicherten Datensatz erneut lesen und Datensatzzeiger nicht erhöhen... -
Seite 39: Prüfsumme Crc
Außer STX und ETX werden alle Telegramminhalte in ASCII-Zeichen dargestellt. Dies ist ausdrücklich so gestaltet worden, da viele Host-Betriebssysteme auf Zeichen außerhalb Bereiches 0x20 bis 0x7F mit Ausführung von eigenen Funktionen reagieren. Die Prüfsumme CRC wird nur auf die Zeichen des zwischen STX und ETX berechnet, der CRC selbst wird bei Berechnung ebenfalls nicht berücksichtigt. -
Seite 40: Telegrammstruktur
// ********************************************************************* // Function to calculate the CRC from a protocol buffer with // the given length // ********************************************************************* unsigned int build_crc(unsigned char length, unsigned char* protocol) // the initial CRC value #define CRC_PRESET 0x0000 // the reverse CRC-CCIT pollynomial #define CRC_POLYNOM 0x8408 unsigned char i,k;... - Seite 41 ASCII-Zeichen = ‚F’ = CHR(0x46). 8 Byte für Code (bis 16 Halbbytes, Linksbündig) – übertragen als 16 ASCII-Zeichen 1 Byte für Datenträgertyp übertragen als ein ASCII-Zeichen: 0 = unbekannter Typ 1 = ISO-Fdx 2 = ASK 64Bit 3 = Trovan 4 = Datamars 5 = Destron 6 = ISO-Hdx...
-
Seite 42: Einfachrealisierung Ohne Programmierung Der Crc-Routine
7.5 Einfachrealisierung ohne Programmierung der CRC- Routine Um zum Test schnell Daten aus dem Handlesegerät auslesen zu können, kann auf die Berechnung des CRC verzichten, wenn man folgende Tabellenwerte verwendet: Befehl CRC in Hex ‘ET’ 0x2C7F ‘EC’ 0x4841 ‘RP’ 0xB2C2 ‘RN’... -
Seite 43: Detaillierte Darstellung Des Befehlssatzes
7.6 Detaillierte Darstellung des Befehlssatzes 7.6.1 Abfrage Status Datenbankspeicher Befehlssyntax: STX , „ET“ , „CRC“ , ETX Mögliche Lesegerät Antworten: ACK = Datenbank enthält Daten. BEL = Datenbank enthält keine Daten. NAK = Fehler. Dieser Befehl dient zum Prüfen ob die Datenbank schon Einträge enthält. 7.6.2 Lösche Datenbankspeicher Befehlssyntax: STX , „EC“... -
Seite 44: Lese Neuen Datensatz
7.6.4 Lese neuen Datensatz Befehlssyntax: STX , „RN“ , „CRC“ , ETX Mögliche Lesegerät Antworten: STX, „Datensatz in ASCII“ , „CRC in ASCII“ , ETX NAK = Fehler Dieser Befehl veranlasst das ARE H9 HF den Datensatz an der an der Position des aktuellen Datensatzzeigers zu senden. -
Seite 45: Datensatz Schreiben
Dieser Befehl muss unbedingt ausgeführt werden bevor ein neuer Datensatz in die Datenbank geschrieben wird, da die Position des Datensatzzeigers unbekannt ist, und schon gespeicherte Datensätze überschrieben werden könnten. 7.6.7 Datensatz schreiben Befehlssyntax: STX , „W“ , „Datensatz in ASCII“ , „CRC in ASCII“ , ETX Mögliche Lesegerät Antworten: ACK = Befehl ausgeführt NAK = Fehler... -
Seite 46: Parametrierungsbefehle
7.6.9 Kommunikation beenden Befehlssyntax: STX , „XT“ , „CRC“ , ETX Mögliche Lesegerät Antworten: ACK = Befehl ausgeführt NAK = Fehler Dieser Befehl beendet die Kommunikation mit dem ARE H9 HF und lässt diese in die Standard Betriebsart schalten. 7.7 Parametrierungsbefehle 7.7.1 Geräte-Einstellungen ändern In der Betriebsart „Database/USB“... - Seite 47 0x00F Einschaltzeit Zeitdauer die die 0x00-0x0A 0x01 (1) Verzögerung Haupttaste gedrückt werden (0-10) muss um das Gerät einzuschalten. Wert*0.5 Sekunden 0x010 Lesezeit- Einstellung für das 0x01 – 0x19 0x04 (4) Fenster Zeitfenster das für einen (1 – 25) Leseversuch verwendet wird.
-
Seite 48: Geräte-Einstellungen Auslesen
Beispiel: Setze das Zeitfenster für einen Lesevorgang auf 4,5 Sekunden: 9*500 = 4500ms = 4,5s <STX>s01019C872<ETX> 7.7.2 Geräte-Einstellungen auslesen Die im Lesegerät gespeicherten System-Einstellungen können mit dem Befehl „S“ ausgelesen werden: Befehlssyntax: STX, „S“ , „Adresse = 3xASCII-chr“, „CRC = 4xASCII-chr“ , ETX. Adresse = 12 Bit Mögliche Lesegerät Antworten: STX, „Wert 2xASCII-chr“, „CRC 4xASCII-chr“... -
Seite 49: Attribute Einstellen
7.8 Attribute einstellen 7.8.1 Zuweisung von Texten zu Attributen In der ARE H9 HF Datenbank kann jeder gelesenen Transponder-ID ein Attribut zugeordnet werden. In der Betriebsart „Database/USB“ kann jedem Attribut ein bis zu 14 Zeichen langer Text zugeordnet werden, der dann statt dem Attribut im Display des ARE H9 HF angezeigt wird. -
Seite 50: Textzuweisungen Von Attributen Auslesen
Beispiel: Um dem Attribut “A” den Text „Stall“ zuzuweisen ist folgendes Protokoll zu senden: <STX>tAStall02C9<ETX> Um den Text des Attribut „A“ zu löschen ist folgendes Protokoll zu senden: <STX>tA___0186<ETX> 7.8.2 Textzuweisungen von Attributen auslesen Textzuweisungen von Attributen können mit dem Befehl „T“ ausgelesen werden. Befehlssyntax: STX, „T“... -
Seite 51: Usb Treiber Installation
USB Treiber Installation Um den Datenbankmodus oder den Online-Modus mit einem PC nutzen zu können muss zuvor ein sogenannter „AEG ID Communication Port Driver“ Treiber auf dem verwendeten System installiert werden. Dieser Treiber befindet sich für verschiedene Betriebssysteme auf der mit dem ARE H9 HF ausgelieferten CD. - Seite 52 Nach Anstecken des ARE H9 HF erkennt Windows eine neue Hardware und es erscheint folgender Bildschirm. Es soll nicht auf Windows Update nach einer Software gesucht werden. „Nein, diesmal nicht“ auswählen und auf „Weiter“ klicken. ---------------------------------------------------------------52/61--------------------------------------------------------...
- Seite 53 „Software von einer bestimmten Liste oder…“ auswählen und auf „Weiter“ klicken. Schaltfläche „Durchsuchen“ klicken und den Treiberpfad „AEG ID Communication Port Driver“ auf der ARE H9 HF CD auswählen. Anschließend auf „Weiter“ klicken. Der Treiber wird installiert. ---------------------------------------------------------------53/61--------------------------------------------------------...
- Seite 54 Die Meldung über den nicht bestandenen Windows-Logo-Test mit „Installation fortsetzten“ bestätigen. Es wird der der USB-Treiber fertig installiert. Nun ist der Treiber der virtuellen RS232 Schnittstelle installiert. ---------------------------------------------------------------54/61--------------------------------------------------------...
- Seite 55 Im Anschluss an die Treiberinstallation sollte das neue Gerät im Windows-Gerätemanager angezeigt werden. Um den Windows-Gerätemanager aufzurufen ist unter der Schaltfläche Start -> Ausführen anzuklicken, im dortigen Eingabefeld ist „devmgmt.msc“ einzugeben und „OK“ auszuwählen. Alternativ kann auch unter der Schaltfläche Start -> Systemsteuerung angeklickt werden. In der Systemsteuerung ist System doppelt zu klicken, unter dem Tab Hardware ist Gerätemanager zu klicken.
- Seite 56 COM-Schnittstellennummer benötigt wird, kann diese Änderung im Windows-Gerätemanager gemacht werden. Dazu ist der Eintrag „AEG ID Communications Port (COMX)“ auszuwählen und im Menü Aktion -> Eigenschaften anzuklicken. Im Eigenschaftsfenster ist der Tab Anschlusseinstellungen auszuwählen und auf die Schaltfläche „Erweitert“...
- Seite 57 In obigen Dialog kann nun unter COM-Anschlussnummer dem virtuellen RS232 COM-Port eine neue Nummer zugewiesen werden. ---------------------------------------------------------------57/61--------------------------------------------------------...
-
Seite 58: Technische Spezifikation
Technische Spezifikation Elektrische Daten Lesesystem ISO 14443A, ISO 15693 UID Betriebsfrequenz 13,56 MHz Anzeige LCD: 2-Zeilen mit 16 Zeichen Schnittstelle USB, USB-HID, Bluetooth, RS232 Stromversorgung 9V Alkali Batterien vom Typ 6LR61 Umweltbedingungen Lagertemperatur -10°C bis +70°C Betriebstemperatur 0°C bis +55°C Gehäuse Schutzklasse IP 50 Abmessungen... -
Seite 59: Sicherheitshinweise
Sicherheitshinweise Der Hersteller kann nicht für Schäden haftbar gemacht werden die durch unsachgemäße oder nicht dieser Anleitung entsprechende Handhabung entstanden sind. Das Gerät niemals öffnen. Im Innern des Gerätes existieren Stellen, die während des Lesebetriebs hohe elektrische Spannungen aufweisen. Das ARE H9 HF Handlesegerät enthält keine Teile, die vom Benutzer repariert werden können. -
Seite 60: Dokumentenänderung
Dokumentenänderung Ausgabe Datum Beschreibung der Änderung Autor 22.11.2012 Erstausgabe 11.03.2013 Betriebsart Database und Schnittstelle HID Keyboard hinzugefügt 10.10.2013 RS232 hinzugefügt 24.09.2014 Datenbankfunktion eingefügt 29.04.2015 Code spiegeln eingefügt HID Linkstaste sendet „Carriage Return“ eingefügt 09.12.2015 Reader Terminal 01.04.2016 Ausrichtung Ferritantenne eingefügt 02.06.2017 Kapitel 7.7.1 Befehl 0x004 entfernt... - Seite 61 http:// www.aegid.de ---------------------------------------------------------------61/61--------------------------------------------------------...
