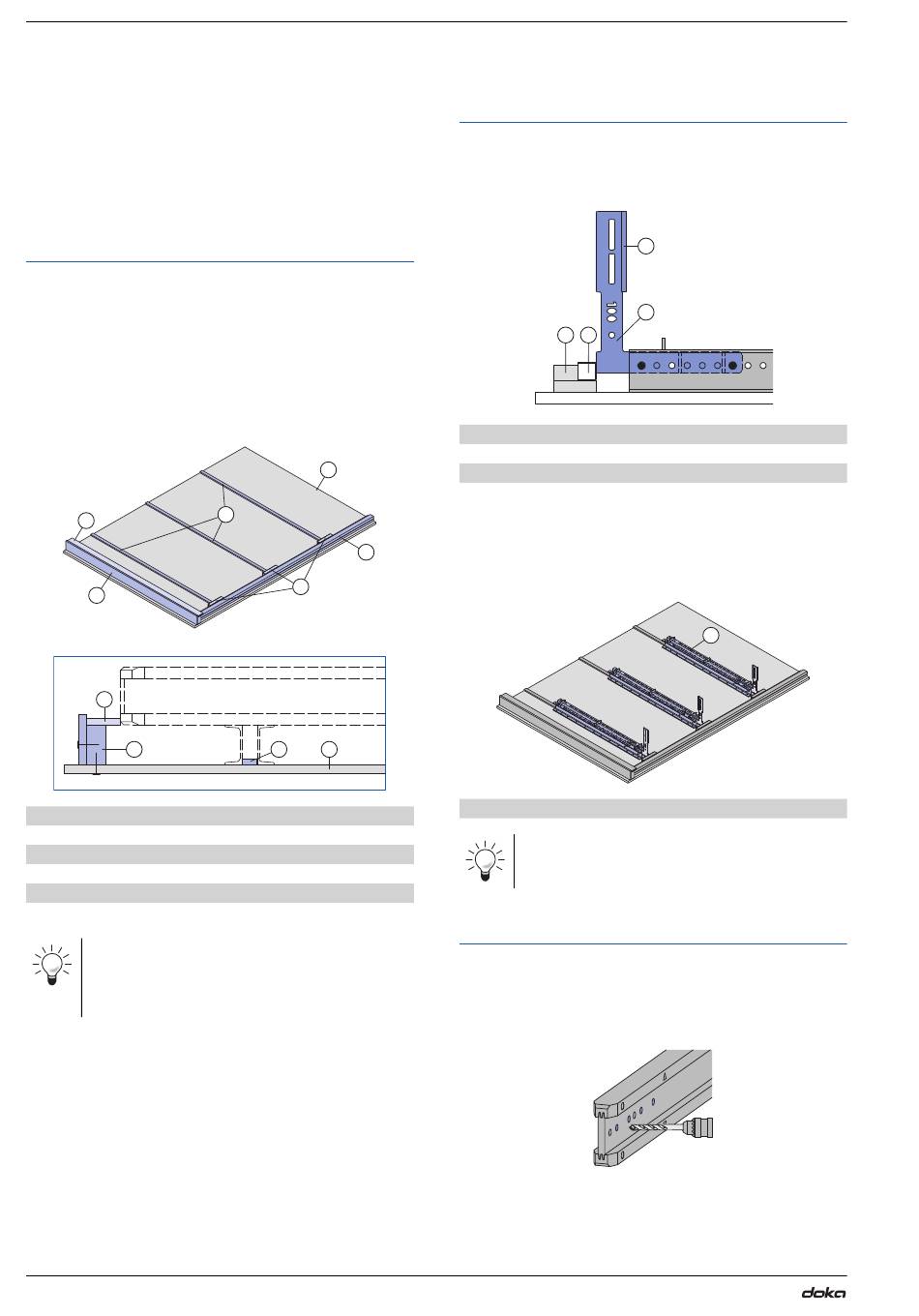

Elementmontage
Elementmontage
Die genaue Elementmontage ist eine wichtige Voraus-
setzung für saubere Betonflächen und optimale Funk-
tion der Doka-Trägerschalung Top 100 tec.
Doka-Träger und Stahlgurtungen werden mit einfachen
Verbindungsmitteln schnell zu fertigen Elementen
montiert - auf der Baustelle oder im Doka-Fertigservice.
Montageboden mit Anschlägen
Für die Montage der Schalelemente muss ein ebener
Montageboden (Reißboden aus Holz) im Schwenkbe-
reich des Kranes zur Verfügung stehen.
➤
Stirnseitigen Anschlag für Doka-Träger befestigen.
➤
Anschläge für Top100 tec-Riegel (Gurtungsab-
stände) aufnageln.
➤
Stirnseitigen Anschlag für Top100 tec-Riegel befes-
tigen.
D
C
D
C
A Montageboden
B Anschlag für Top100 tec-Riegel
C Stirnseitiger Anschlag der Doka-Träger
D Abnehmbarer Distanzstreifen
E Stirnseitiger Anschlag für Top100 tec-Riegel
F Formrohr 60x60x300mm
Nach dem Entfernen des abnehmbaren Dis-
tanzstreifens kann z.B. eine Fußbohle mon-
tiert werden, ohne das Element verschieben
zu müssen.
74
A
B
E
F
98038-328-01
B
A
98038-328-02
Anwenderinformation Trägerschalung Top 100 tec
Auflegen der Riegel
➤
Top100 tec-Montagelaschen im Riegel abbolzen.
Diese dienen zum genauen Einrichten der Doka-
Träger und als Anschlag für die Schalungsplatten.
E
F
98038-330-04
A Top100 tec-Montagelasche
B Anschlag für Schalungsplatten
E Stirnseitiger Anschlag für Top100 tec-Riegel
F Formrohr 60x60x300mm
➤
Montageboden reinigen.
➤
Top100 tec-Riegel mit den montierten Montagela-
schen auflegen.
98038-329-01
A Top100 tec-Riegel
Riegel mit Nägeln gegen Verrutschen sichern.
Zusatzbohrungen bei Doka-Trägern
➤
Doka-Träger mit Zusatzbohrungen in den erforderli-
chen Stückzahlen vorbereiten. Bohrungen für Kra-
nösen, Universal-Konsolen, Betonierkonsolen und
Aufstocklaschen.
999803801 - 09/2021
B
A
A
9732-233-01
