Wandschalung

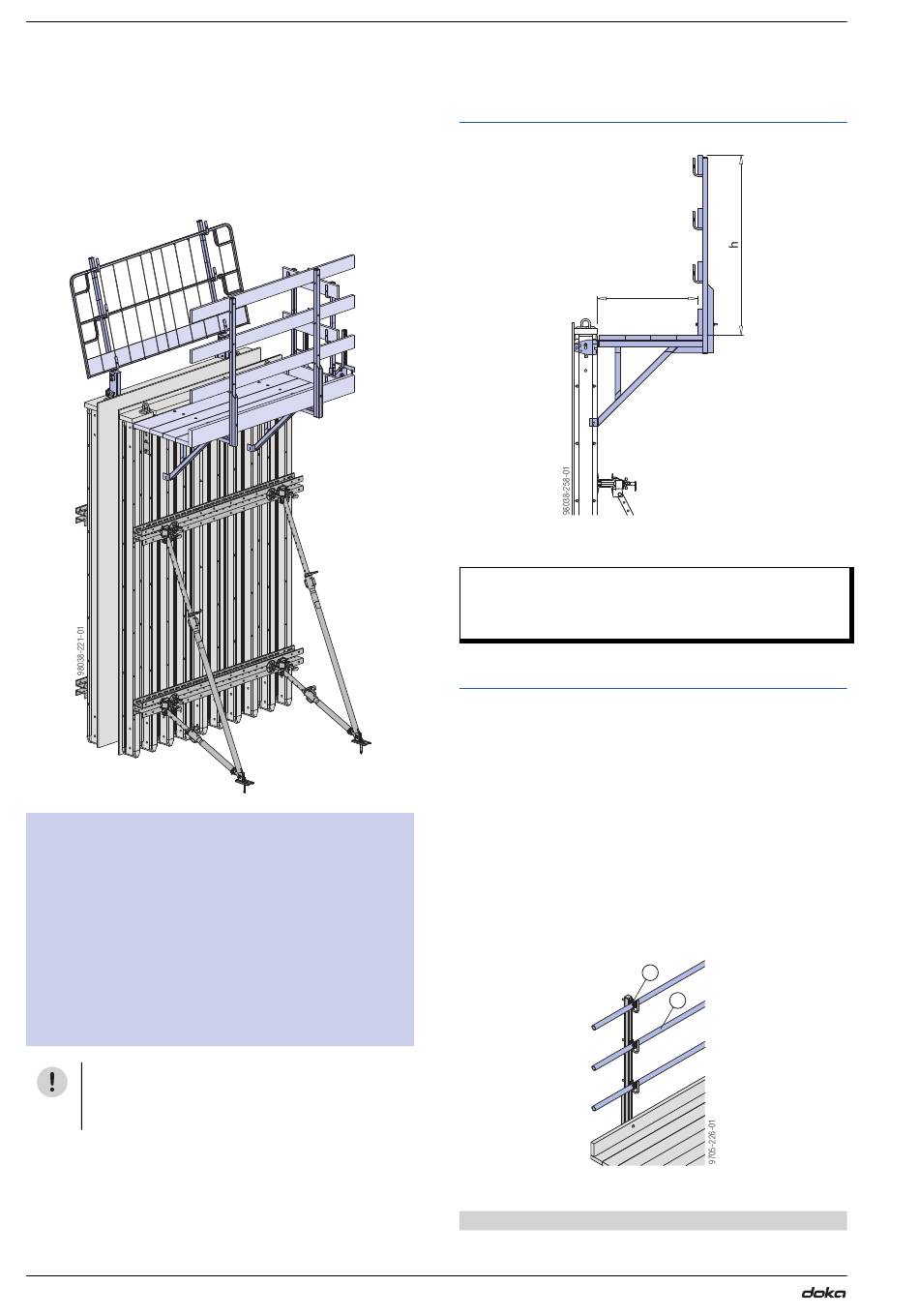

Betoniergerüst mit Einzelkonsolen
Mit den Konsolen von Doka können Betoniergerüste
ausgebildet werden, die leicht von Hand zu montieren
sind.
Sie können an jeder Stelle des Doka-Trägers befestigt
werden. Das ermöglicht auch die Ausbildung von Zwi-
schenbühnen.
Voraussetzung für den Einsatz
Geltende sicherheitstechnische Bestimmungen
beachten.
Betoniergerüst nur an Schalungskonstruktionen ein-
hängen, deren Standsicherheit die Ableitung der zu
erwartenden Belastungen gewährleistet.
Auf entsprechende Steifigkeit des Schalungsverban-
des achten.
Beim Aufstellen oder bei stehender Zwischenlage-
rung windsicher abstützen.
HINWEIS
Die Konsolen sind gegen Ausheben zu
sichern.
Hinweis:
Die angeführten Bohlen- und Brettstärken sind nach
C24 der EN 338 dimensioniert.
Nationale Vorschriften für Belagsbohlen und Geländer-
bretter beachten.
42
Anwenderinformation Trägerschalung Top 100 tec
Universal-Konsole 90
b ... 87 cm
h ... 160 cm
Zul. Verkehrslast: 1,5 kN/m
Lastklasse 2 nach EN 12811-1:2003
Max. Einflussbreite: 2,00 m
Belags- und Geländerbretter
Brettstärken für Stützweite bis 2,50 m:
▪
Belagsbohlen min. 20/5 cm
▪
Geländerbretter min. 15/3 cm
Belagsbohlen und Geländerbretter: Pro laufenden
Meter Gerüst werden 0,9 m
Geländerbretter benötigt (bauseits).
Befestigung der Belagsbohlen: mit 5 Stk. Torband-
schrauben M 10x70 und 1 Stk. Torbandschraube
M10x160 pro Konsole (im Lieferumfang enthalten).
Befestigung der Geländerbretter: mit 4 Stk. Nägel
pro Konsole (nicht im Lieferumfang enthalten).
Ausführung mit Gerüstrohren
Werkzeug: Gabelschlüssel 22 zur Montage der Kupplungen und
Gerüstrohre.
A Anschraubkupplung 48mm 95
B Gerüstrohr 48,3mm
999803801 - 09/2021
b
(150 kg/m
)
2
2
Belagsbohlen und 0,8 m
2
A
B
2
