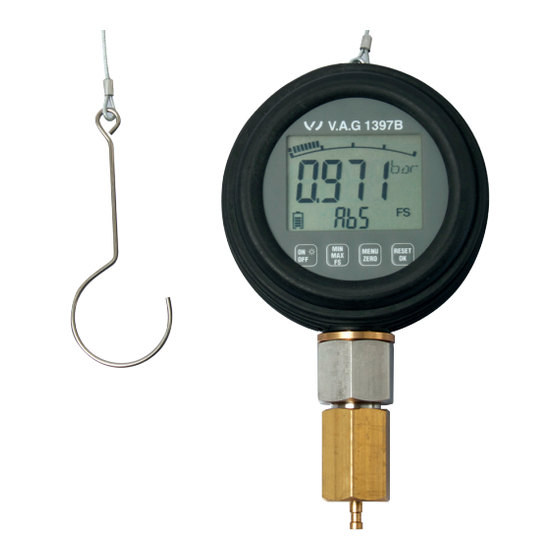

LTR V.A.G 1397B Bedienungsanleitung

Digitalmanometer
Vorschau ausblenden

Inhaltsverzeichnis

BEDIENUNGSANLEITUNG
DD 02_01_VW 0...4bar
Digitalmanometer
V.A.G 1397B
Inhaltsverzeichnis
loading

Verwandte Anleitungen für LTR V.A.G 1397B

Inhaltszusammenfassung für LTR V.A.G 1397B

  • Seite 1 BEDIENUNGSANLEITUNG DD 02_01_VW 0...4bar Digitalmanometer V.A.G 1397B...
  • Seite 2 Druckmessgerät beim Messen mit dem dafür vorgesehen Haken aufhängen. - 2 -...
  • Seite 3 ① ② ⑧ ③ Batteriefach auf der Geräterückseite, ⑦ ④ ⑥ ⑤ siehe 5. Batteriewechsel. ① Bargraph Der Bargraph stellt die maximale Messspanne grafisch dar. Der gespeicherte MAX-Wert wird als statischer, einzelner Balken angezeigt (= Funktion eines Schleppzeigers). Die Anzeige wird in einem Intervall von 10 Millisekunden aktualisiert.

  • Seite 4: Inhaltsverzeichnis

    Inhalt Sicherheitsbestimmungen ......... 5 Bestimmungsgemäßer Gebrauch .

  • Seite 5: Sicherheitsbestimmungen

    1. Sicherheitsbestimmungen • Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedie- nungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Bewahren Sie die Bedienungsan- leitung zum späteren Nachschlagen auf, bzw. geben Sie diese an eventuelle Nachbesitzer weiter.

  • Seite 6: Bestimmungsgemäßer Gebrauch

    2. Bestimmungsgemäßer Gebrauch Das V.A.G 1397B ist ein Digitalmanometer mit MIN-/MAX-Anzeige und der Genauigkeitsklasse 0.5 FSO. Der MIN-/ MAX-Speicher wird permanent aktualisiert und überschrieben. Die Abtastrate beträgt 10 Millisekunden (100 Messwer- te/Sekunde) zum Messen dynamischer Druckspitzen. 3. Erstinbetriebnahme WICHTIG! Die Batterien sind im Lieferzustand beigelegt und befinden sich nicht im Gerät.

  • Seite 7: Batterieanzeige Und Batteriewechsel

    5. Batterieanzeige und Batteriewechsel – Die Batteriekapazität wird permanent mit dem Batteriesymbol dargestellt. – Wenn die Batterie leer ist, geht das Gerät aus und „BATT Low“ wird auf dem Display angezeigt. Die Batterien müssen ausgewechselt werden. 1. Gerät ausschalten und Gummikappe nach hinten über das Gehäuse schieben. 2.

  • Seite 8: Funktionen Und Tasten

    6. Funktionen und Tasten Taste Bedeutung Funktion Ein/Aus Gerät ein/-ausschalten. Beleuchtung Hintergrundbeleuchtung ein: 3 Sekunden drücken (für 20 Sekunden eingeschaltet). Minimal Auswahl Anzeigewert: MIN, MAX oder FS (Minimalwert, Maximalwert, Fullscale). Maximal Anzeige der maximalen Messspanne (z.B. 4,000 bar). Fullscale Durch langes Drücken (ca. 3 Sekunden) wird das Funktionsmenü aktiviert. Menü...
  • Seite 9 - 9 -...

  • Seite 10: Messeinheit Einstellen

    8. Messeinheit einstellen Mit dem Button können Sie zwischen folgenden Messeinheiten umstellen: bar, PSI, kPa, MPa, mbar Anzeige der Software-Version Alternativ: lang drücken (3 Sekunden) = Menü verlassen Messeinheit einstellen - 10 -...

  • Seite 11: Zwischen Absolutdruck Und Relativdruck Umschalten

    9. Zwischen Absolutdruck und Relativdruck umschalten Mit dem Button können Sie zwischen folgenden Werten umstellen: abs (Absolutdruck), rel (Relativdruck). Mit der Taste wird die Eingabe bestätigt. Umschalten Absolutdruck, Relativdruck ❶ Wenn der Absolutdruck außerhalb der Grenzen (500...1100 mbar) liegt und der Anwender in den Relativmodus um- schaltet bleibt das Messgerät im Absolutmodus und Anzeige ❶...

  • Seite 12: Anzeigen Des Min/Max-Drucks

    Anzeigen des MIN/MAX-Drucks Mit dem Button können Sie die folgenden Werte abrufen: MIN (kleinster gemessener Druck), MAX (größter gemessener Druck), FS (Fullscale = maximale Messspanne) Anzeigen MIN/MAX-Druck und Fullscale - 12 -...

  • Seite 13: Technische Daten, Spezifikationen

    Technische Daten, Spezifikationen Druckanschluss Kupplungsstecker DN 2.7 Messbereich Absolutdruck 0,000 bis 3,000 bar Auflösung Absolutdruckmessung 0,001 bar Messbereich Relativdruck -0,99 bis 3,000 bar Auflösung Relativdruckmessung 0,01 bar / 0,001 bar Messgenauigkeit Anzeige 0,5 % FS absolut und relativ Überdrucksicher 2-fach Berstdruck 20 bar Messgenauigkeit...

  • Seite 14: Wartung, Pflege, Lagerung

    Wartung, Pflege, Lagerung Das Gerät nur mit einem trockenen, weichen Tuch reinigen. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Es darf keine Feuchtigkeit in das Produktinnere gelangen. Setzen Sie keine Reinigungsmittel oder Chemikalien ein, da dies das Material angreifen kann.
