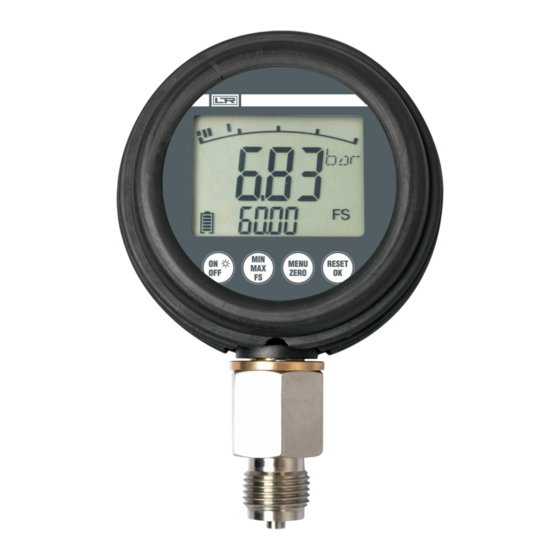

LTR DM 80 Bedienungsanleitung
Digitalmanometer
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für LTR DM 80
Inhaltszusammenfassung für LTR DM 80

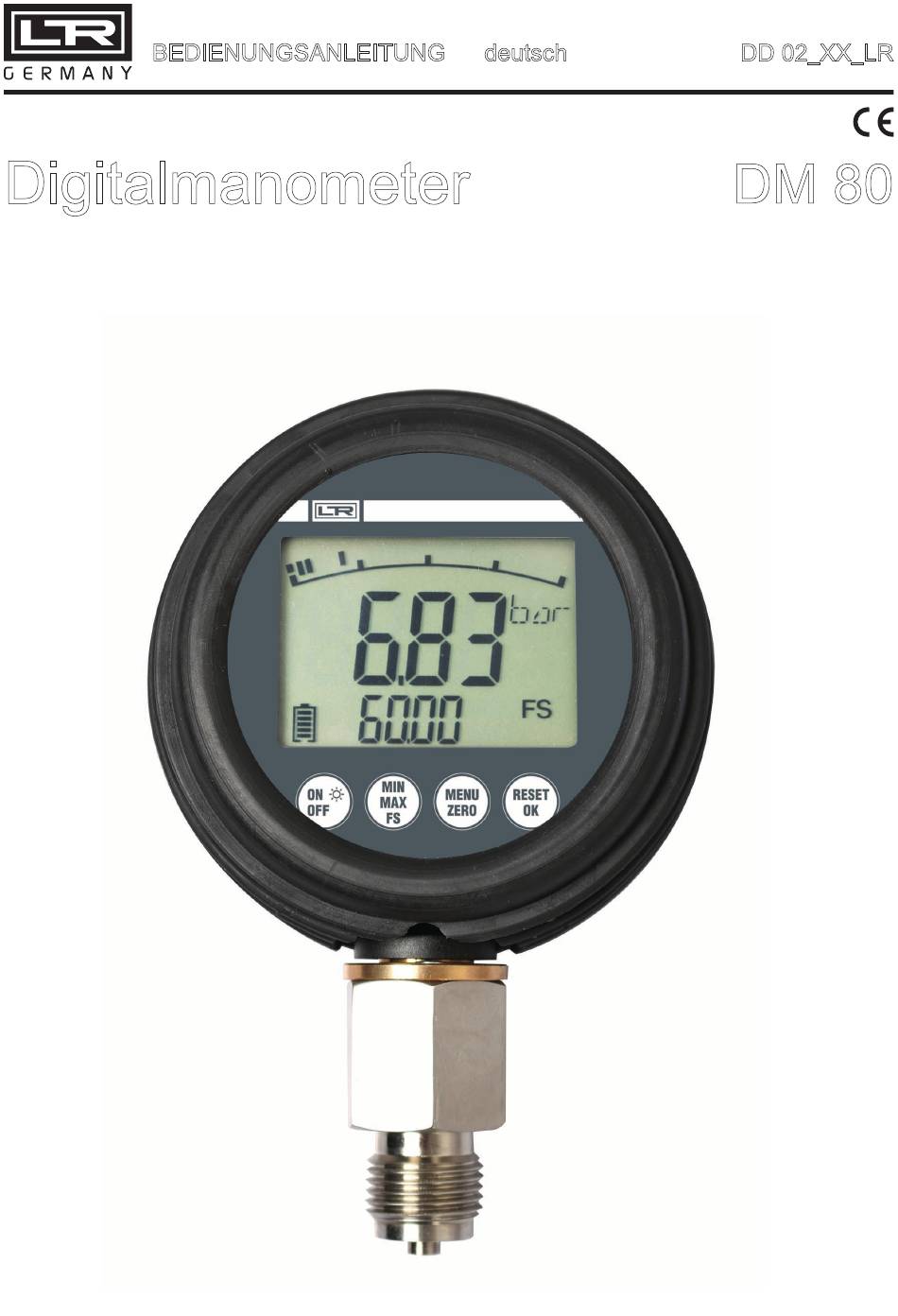

- Seite 1 BEDIENUNGSANLEITUNG deutsch DD 02_XX_LR Digitalmanometer DM 80...
- Seite 2 Batteriefach auf der Geräterückseite, siehe 5. Batteriewechsel. - 2 -...
- Seite 3 Der Bargraph stellt die maximale Messspanne grafisch dar. Der gespeicherte MAX-Wert wird als statischer, einzelner Balken angezeigt ① Bargraph (= Funktion eines Schleppzeigers). Die Anzeige wird in einem Intervall von 10 Millisekunden aktualisiert. (100 Messungen / Sekunde) Zeigt den aktuellen Druck an. Messwert und ②...
-
Seite 4: Inhaltsverzeichnis
Inhalt Sicherheitsbestimmungen ........5 Bestimmungsgemäßer Gebrauch . -
Seite 5: Sicherheitsbestimmungen
1. Sicherheitsbestimmungen Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungs- anleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Bewahren Sie die Bedienungsanleitung zum späte- ren Nachschlagen auf, bzw. geben Sie diese an eventuelle Nachbesitzer weiter. Vor jedem Einsatz dieses Messgerätes bitte das Gehäuse auf sichtbare Beschä- digungen überprüfen. -
Seite 6: Bestimmungsgemäßer Gebrauch
2. Bestimmungsgemäßer Gebrauch Das DD 02_XX_LR ist ein Digitalmanometer mit MIN-/MAX-Anzeige und der Genauigkeitsklasse 0.5 FSO. Der MIN-/MAX-Speicher wird permanent aktualisiert und überschrieben. Die Abtastrate beträgt 10 Millisekunden (100 Messwerte/Sekunde) zum Messen dynamischer Druckspitzen. 3. Erstinbetriebnahme WICHTIG! Die Batterien sind im Lieferzustand beigelegt und befinden sich nicht im Gerät. Die Batterien müssen vor Gebrauch eingelegt werden, siehe Punkt 5. -
Seite 7: Batterieanzeige Und Batteriewechsel
5. Batterieanzeige und Batteriewechsel Die Batteriekapazität wird permanent mit dem Batteriesymbol dargestellt. – Wenn die Batterie leer ist, geht das Gerät aus und „BATT Low“ wird auf dem Display angezeigt. Die – Batterien müssen ausgewechselt werden. Gerät ausschalten und Gummikappe nach hinten über das Gehäuse schieben. Geräterückseite öffnen: Die 3 Schrauben lösen und entfernen (Innensechskant 2,5 mm), Deckel abheben. -
Seite 8: Funktionen Und Tasten
6. Funktionen und Tasten Taste Bedeutung Funktion Kurzer Tastendruck: Gerät ein/ -ausschalten Ein/Aus Langer Tastendruck (3 Sekunden): Beleuchtung Hintergrundbeleuchtung ein (für 20 Sekunden) Minimal Auswahl Anzeigewert: Maximal MIN, MAX oder FS (Minimalwert, Maximalwert, Fullscale). Fullscale Anzeige der maximalen Messspanne (z.B. 60,00 bar). Menü... - Seite 9 - 9 -...
-
Seite 10: Messeinheit Einstellen
8. Messeinheit einstellen Mit dem Button können Sie zwischen folgenden Messeinheiten umstellen: bar, PSI, kPa, MPa, mbar zum Menüpunkt ”Filter” Alternativ: lang drücken (3 Sekunden) = Menü verlassen Messeinheit einstellen - 10 -... -
Seite 11: Filterfunktion Einstellen
9. Filterfunktion einstellen Mit dem Button können Sie zwischen folgenden Filterfunktion umstellen: 0 = keine Dämpfung, 1 = schwache Dämpfung, 2 = mittlere Dämpfung, 3 = starke Dämpfung Die Filterfunktion dient dazu, die Messwertanzeige zu dämpfen. vom Menüpunkt ”Unit” Filterfunktion einstellen Anzeige der Software-Version... -
Seite 12: Anzeigen Des Min/Max-Drucks
Anzeigen des MIN/MAX-Drucks Mit dem Button können Sie die folgenden Werte abrufen: MIN (kleinster gemessener Druck) MAX (größter gemessener Druck) FS (Fullscale = maximale Messspanne) Anzeigen MIN/MAX-Druck und Fullscale - 12 -... -
Seite 13: Wartung, Pflege, Lagerung
Wartung, Pflege, Lagerung Das Gerät nur mit einem trockenen, weichen Tuch reinigen. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser ange- feuchtet werden. Es darf keine Feuchtigkeit in das Produktinnere gelangen. Setzen Sie keine Reinigungs- mittel oder Chemikalien ein, da dies das Material angreifen kann. -
Seite 14: Technische Daten, Spezifikationen
Technische Daten, Spezifikationen Merkmal Einheit Messbereich relativ -1…+16 0…25 Messbereich absolut 0…4 Messbereich relativ mbar - 50…+50 -200…+200 Überdruck Pmax Berstdruck Genauigkeit % FS Umgebungstemperatur °C Lagertemperatur °C -10…+50 Medientemperatur °C -20…+80 nur trockene Gase Maximale relative Luftfeuchte % RH Druckanschluss 2.0401 1.4404... - Seite 15 Messbereich 0…40 0…60 0…100 0…250 0…400 0…600 0…1000 0…2500 1200 2000 3750 1000 2000 3000 5000 5000 ±0.5 -10…+50 -20…+60 -40…+125 1.4301 1.4548 geschweißt 0…+50 ≥ ±0.035 100 x 10 2 x 1.5 VDC LR6-AA 1.500 bar, PSI, kPa, MPa bar, PSI, MPa G1/2’’...
- Seite 16 Technische Änderungen vorbehalten. 07/2018 LEITENBERGER GmbH, Bahnhofstr. 33, 72138 Kirchentellinsfurt, Germany...
