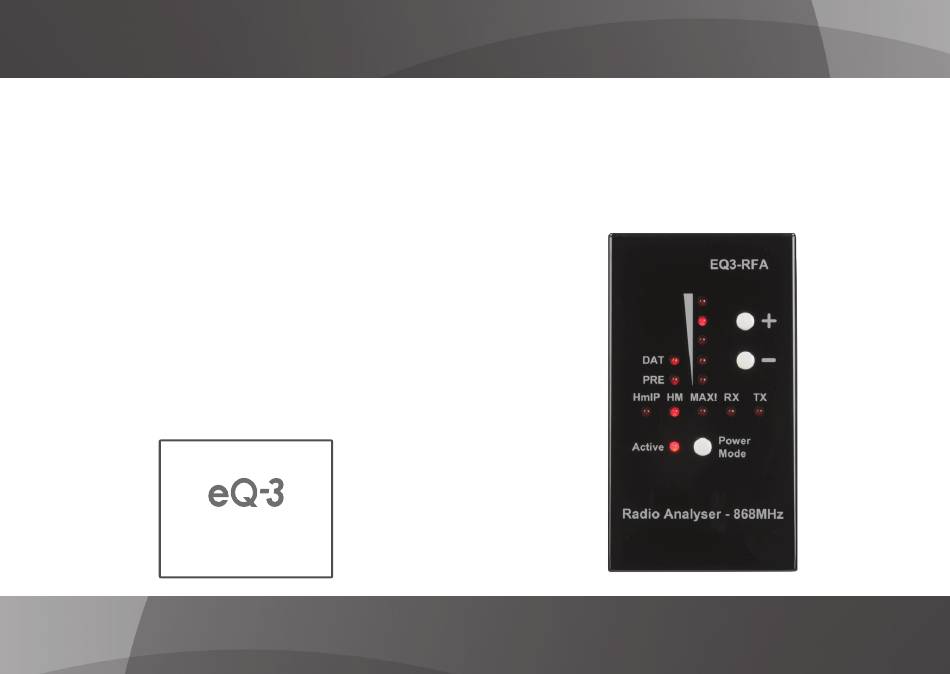

- Seite 1 Bedienungsanleitung Funk-Analyser - 868 MHz S. 1 Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de EQ3-RFA...
- Seite 2 Lieferumfang Anzahl Bezeichnung Funk-Analyser - 868 MHz Bedienungsanleitung Dokumentation © 2019 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung ...........2 Gefahrenhinweise ............2 Funktion und Geräteübersicht ........4 Bedienung ................5 Batterien einlegen, Einschalten ..........5 Signalempfang, Betriebsart, Empfangsstärkeanzeige ..6 Signalisierung des Telegrammaufbaus ......7 Betriebsart RX - Allgemeiner Empfang ......8 Betriebsart TX - Homematic Telegramm senden ...9 Ausschalten, automatische Abschaltung ......11 Batterien wechseln ............ -
Seite 4: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum spä- teren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Anleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. - Seite 5 Gefahrenhinweise Verwenden Sie das Gerät nicht, wenn es von au- ßen erkennbare Schäden, z. B. am Gehäuse oder an Bedienelementen aufweist. Lassen Sie das Ge- rät im Zweifelsfall von einer Fachkraft prüfen. Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen.
-
Seite 6: Funktion Und Geräteübersicht
Funktion und Geräteübersicht Funktion und Geräteübersicht Der Funk-Analyser 868 MHz ermöglicht die visuelle An- zeige und Kontrolle von Funk-Telegrammen der Smart Home Systeme Homematic, Homematic IP und MAX! auf der ISM-Frequenz 868,3 MHz. Dabei werden folgende Kriterien signalisiert: • Anzeige des Systems eines empfangenen Funk- Telegramms • Anzeige der Empfangsfeldstärke eines empfan- genen Funk-Telegramms mit Anpassmöglichkeit... -
Seite 7: Bedienung
Bedienung Geräteübersicht (s. Abbildung 1): Empfangsstärkeanzeige Einstelltasten für Empfangsempfindlichkeit und Sendehäufigkeit Anzeige der Betriebsart Ein-/Ausschalttaste, Wahl der Betriebsart Aktiv-Anzeige Anzeige für „Präambel mit Syncwort” (PRE) und „Daten” (DAT) Bedienung Batterien einlegen, Einschalten • Öffnen Sie das Gerätegehäuse durch Aufschie- ben der beiden Gehäusehälften gegeneinander (s. -
Seite 8: Signalempfang, Betriebsart, Empfangsstärkeanzeige
Bedienung Signalempfang, Betriebsart, Empfangsstärkeanzeige • Nach dem Einschalten befindet sich das Gerät in der kombinierten Empfangsart „Homematic” und „Homematic IP”. Beide Systeme nutzen ähnliche Telegramme. • Wird das Signal eines der beiden Systeme empfan- gen, leuchtet die zugehörige Anzeige (C) auf. • Mit der Taste „Power/Mode”... -
Seite 9: Signalisierung Des Telegrammaufbaus
Bedienung stell- und Anzeigebetrieb wird während einer Einstellung die Active-LED (E) abgeschaltet. So- bald das Gerät die geänderten Einstellungen übernimmt, verlöschen die vorherigen Anzeigen und die Active-LED (E) leuchtet wieder auf. Jetzt ist das Gerät wieder je nach Einstellung im Emp- fangs- oder Sendebetrieb. -
Seite 10: Betriebsart Rx - Allgemeiner Empfang
IP Burst-Telegramme mit langer Präambel nicht auf der regulären Frequenz von 868,3 MHz, sondern auf 869,525 MHz gesendet und daher nicht vom EQ3-RFA erfasst. Die Sender sen- den nach ihrem Wakeup-Burst-Telegramm auf 869 MHz aber anschließend auch noch ein gleiches Telegramm mit kurzer Präambel auf... -
Seite 11: Betriebsart Tx - Homematic Telegramm Senden
Bedienung • Drücken Sie die Taste „Power/Mode” (D) so oft kurz, bis die Betriebsart „RX” angezeigt wird. • Die Active-LED (E) leuchtet anschließend wieder zur Signalisierung der Empfangsbereitschaft. • Bei Empfang eines Senders zeigt die Empfangs- stärkeanzeige (A) den allgemeinen Empfangspe- gel an. - Seite 12 Bedienung Je schneller gesendet wird, desto schneller wird auch der zulässige Duty-Cycle (s. Kapitel 6.2) er- reicht, weshalb das Gerät in diesem Falle die Aus- sendungen einstellt. Sinnvoll ist diese Betriebsart im Zusammenspiel mit einem zweiten Analyser, der im Empfangs- mode „Homematic”...
-
Seite 13: Ausschalten, Automatische Abschaltung
Batterien wechseln Ausschalten, automatische Abschaltung • Schalten Sie das Gerät durch langes Drücken (>2 s) der Taste „Power/Mode” (D) aus. • Alternativ schaltet sich das Gerät eine Stunde nach der letzten Bedienhandlung automatisch ab. Batterien wechseln Sinkt die Versorgungsspannung unter einen Wert von 2,2 V, wird dies durch Blinken der Active-LED (E) ange- zeigt. -
Seite 14: Fehlerbehebung
Fehlerbehebung Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch der Batterien. Ersatz nur durch densel- ben oder einen gleichwertigen Typ. Batterien dür- fen niemals aufgeladen werden. Batterien nicht ins Feuer werfen. Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr! Verbrauchte Batterien gehören nicht in den Haus- müll! Entsorgen Sie diese in Ihrer örtlichen Batte- riesammelstelle! Fehlerbehebung... -
Seite 15: Wartung Und Reinigung
Wartung und Reinigung ner Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie wurde dieses Gerät zu 100 % normenkonform entwickelt und produziert. Im normalen Betrieb wird der Duty Cycle nicht erreicht. -
Seite 16: Allgemeine Hinweise Zum Funkbetrieb
Gegebenheiten vor Ort eine wich- tige Rolle. Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagen- typ EQ3-RFA der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.eq-3.de... -
Seite 17: Technische Daten, Entsorgungshinweise
Technische Daten Technische Daten Geräte-Kurzbezeichnung: EQ3-RFA Versorgungsspannung: 2x 1,5 V LR6/Mignon/AA Stromaufnahme: 27 mA max. Stromaufname AUS: 0,5 µA Schutzart: IP20 Verschmutzungsgrad: Umgebungstemperatur: -10 bis +55 °C Abmessungen (B x H x T): 62 x 112 x 26 mm Gewicht: 140 g (inkl. - Seite 18 Technische Daten Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet. Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.
