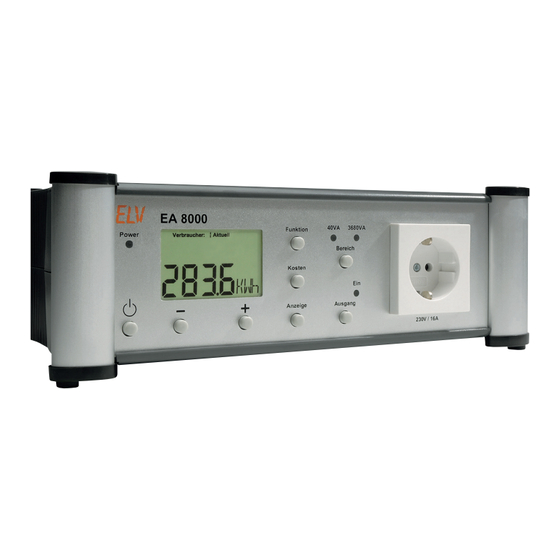

Bedienungsanleitung Energy Analyzer EA 8000 Art.-Nr. 09 14 00 ELV Elektronik AG Maiburger Straße 29–36 · 26789 Leer · Germany Telefon 0491/6008-88 · Telefax 0491/7016 www.elv.de …at …ch...
Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme komplett und bewahren Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. Inhalt Beschreibung und Funktion ..............3 Sicherheits- und Wartungshinweise ........... 4 Bedien- und Anzeigeelemente, Anschlüsse ........
1. Beschreibung und Funktion Das EA 8000 ist ein Energiemessgerät, das für alle Pre-Compliance-Mes- sungen gemäß ErP-Richtlinie geeignet ist. Es erfüllt exakt die Forderungen, die an für derartige Messungen eingesetzte Messgeräte gestellt werden: Es kann Leistungen ab 0,001 W Leistungsauf- nahme unabhängig von der Form der Stromaufnahme des zu messenden...
2. Sicherheits- und Wartungshinweise - Bei Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes eine Fachkraft oder unseren Service kontaktieren. - Das Gerät nicht verwenden, wenn es von außen erkennbare Schäden, z. B. am Gehäuse, an Bedienelementen oder an den Anschlussleitungen bzw.
Stromtarifen durchführen kann, sind diese einzustellen und unter dem ge- wünschten Tarif abzuspeichern. Beim EA 8000 lassen sich drei verschiedene Tarife im Bereich von 0,01 Euro-Cent bis € 4,00 einstellen. Es ist werkseitig jeweils ein Preis von € 0,21 je Kilowattstunde (kWh) hinterlegt.
4.4. Kohlendioxid-Ausstoß einstellen Der Energy Analyzer EA 8000 kann ausrechnen und anzeigen, wie viel CO aufgrund des gemessenen Stromverbrauchs ausgestoßen wurde. Der CO Ausstoß je Kilowattstunde ist je nach Energieversorger und Vertragswahl unterschiedlich. Der aktuelle Wert Gramm CO je Kilowattstunde ist beim Energieversorger in Erfahrung zu bringen, z.
So können z. B. zu überprüfende Geräte nacheinander gemessen und später die Verbrauchswerte und die entsprechenden Prognosen verglichen werden. Die gemessenen Daten bleiben auch nach Abschaltung des EA 8000 mit Hilfe des rückseitigen Netzschalters (Trennung vom Stromnetz) dauerhaft im Gerät gespeichert.
- Den gewünschten Anzeigemodus wählen Sie mit der Taste „Anzeige” aus. Dabei wird mit jeder Tastenbetätigung eine Anzeigefunktion weiter- geschaltet. - Beim EA 8000 stehen die folgenden Anzeigen zur Verfügung: Messfunktionen im Anzeige-Modus Aktuell, Min., Max. - In den Anzeige-Modi „Aktuell“, „Min.“ und „Max.“ können Sie mit der Taste „Funktion”...
Seite 10
wählen Sie die Prognose für den gewünschten Zeitraum mit der Taste „Anzeige“ aus. Auf Basis des aktuell ausgewählten Tarifs werden dann anhand der bisher aufsummierten Messwerte Hochrechnungen für den aktuell ausgewählten Prognose-Zeitraum erstellt. - Wählen Sie dann mit der Taste „Funktion“ aus, ob eine entsprechende Prognose für den Energieverbrauch, den CO Ausstoß...
- Zum Löschen betätigen Sie die Taste „Anzeige“ und die Taste „+“ gleich- zeitig und halten diese länger als 4 Sekunden gedrückt: - Nach 4 Sekunden werden alle gemessenen Daten des EA 8000 gelöscht, wobei die Einstellungen (z. B. Tarife) im Gerät erhalten bleiben. Zur Bestä- tigung erscheint kurz das Speichersymbol im Display.
- Nach 30 Sekunden wird der Reset-Modus automatisch verlassen. Zum sofortigen Verlassen können Sie auch die Taste „+“ oder „—“ betätigen. Bitte beachten! Die gelöschten Daten gehen unwiderruflich verloren und lassen sich nicht wiederherstellen. 5. Technische Daten Messbereiche Leistung: ..................0–3680 W Strom: ....................0–16 A Spannung: ..................200–255 V Messgenauigkeit:...
