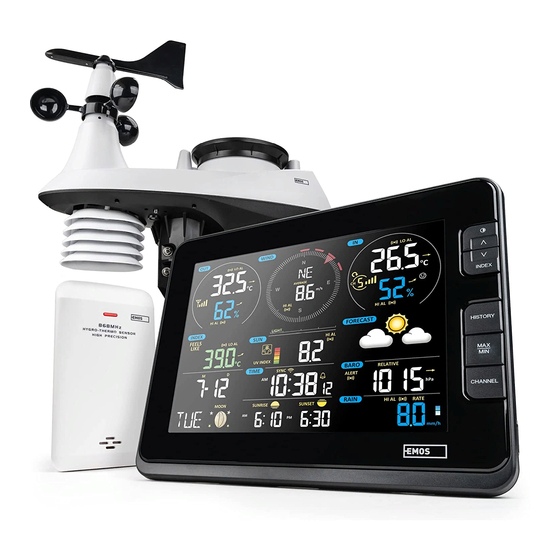

Emos Select ESW9010 Benutzerhandbuch
Wi-fi wetterstation mit 7-in-1 profi-sensor
Verwandte Anleitungen für Emos Select ESW9010
Inhaltszusammenfassung für Emos Select ESW9010
-
Seite 33: Vorsichtsmassnahmen
Die Basisstation muss mit dem Adapter verwendet werden, der in der Verpackung enthalten ist. Dieses Gerät ist nur für die Montage in einer Höhe < 2m geeignet. Hiermit erklärt, Emos spol. s r. o. dass der Funkanlagentyp ESW9010 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter... - Seite 34 INHALTSVERZEICHNIS EINLEITUNG ..........ÜBERSICHT .
-
Seite 35: Einleitung
EINLEITUNG Vielen Dank, dass Sie sich für unsere WI-FI-Wetterstation mit professionellem 7-in-1-Sensor entschieden haben. Dieses System sammelt und lädt automatisch genaue und detaillierte Wetterdaten auf die „Weather Underground and Weathercloud“-Webseite – der berühmte Wetterdienst, der es Wetterbeobachtern ermöglicht, ihre lokalen Wetterdaten mit automatisierten persönlichen Wetterstationen (PWS) hochzuladen –... -
Seite 36: Lcd-Display
LCD-DISPLAY Anzeigebereich: 1. Außentemperatur & Luftfeuchtigkeit 6. Wettervorhersage 2. Windrichtung und -geschwindigkeit 7. Kalender & Mondphase 3. Innenraum (Ch) Temperatur & 8. Zeit / Alarm Luftfeuchtigkeit 9. Barometer 4. Wetter-Index 10. Sonnenaufgang & Sonnenuntergang Zeit 5. UV-Index & Lichtintensität (SUN) 11. -
Seite 37: Drahtloser 7-In-1-Sensor
DRAHTLOSER 7-IN-1-SENSOR 1. Windfahne 7. Batteriefachdeckel 2. Windbecher 8. Taste [ RESET ] 3. Antenne 9. Übertragungsstatus-LED 4. Strahlenschutz 10. Wasserwaage 5. Thermo-Hygro-Sensor und 11. Regensammler Lüftungsgebläse 12. UV-/Lichtsensor 6. Montageteile (passend für 35 ~40 mm 13. Sonnenkollektor Mast-Durchmesser) -
Seite 38: Intelligenter Lüfter Für Die Belüftung
INTELLIGENTER LÜFTER FÜR DIE BELÜFTUNG Ventilator Ein Ventilator ist im Inneren der Strahlungsabschirmung installiert, um die Auswirkungen der Sonnenwärme zu reduzieren. Der Lüfter wird von einem Solarpanel angetrieben und beginnt unter 2 Bedingungen automatisch zu laufen: 1. Wenn die Sonne auf das Solarmodul scheint, und 2. Die durchschnittliche Windgeschwindigkeit liegt eine Minute lang unter 5 m/s. - Seite 39 HINWEIS: Stab aus rostfreiem Stahl wird unter den Karton gelegt, tray bitte vor der Entsorgung der Verpackung beachten Step 1: SCHRITT 1: Plug the stainless steel pole into Stecken Sie den Edelstahlstab in die Montageöffnung des Sensors the sensor's mounting hole and und ziehen Sie die Schrauben fest tighten the screws Note:...
-
Seite 40: Montagepfosten Und Richtungsausrichtung
MONTAGEPFOSTEN UND RICHTUNGSAUSRICHTUNG Installieren Sie den drahtlosen 7-in-1-Sensor an Install the wireless 7-IN-1 sensor in an open einem offenen Ort ohne Hindernisse über und um location with no obstructions above and around the den Sensor herum, um eine genaue Regen- und sensor for accurate rain and wind measurement. -
Seite 41: Die Basisstation Einrichten
PLATZIERUNG DES DRAHTLOSEN INNENRAUMSENSORS Setzen Sie eine Schraube an die Wand, an die Sie den Sensor hängen möchten. Hängen Sie den Sensor mit der Wandhalterung an die Schraube. Sie können den Sensor auch selbst auf einen Tisch stellen. EINRICHTEN DER BASISSTATION EINSCHALTEN DER BASISSTATION 1. -
Seite 42: Synchronisierung Zusätzlicher Funksensor(En) (Optional)
BATTERIEWECHSEL UND MANUELLE KOPPLUNG DES SENSORS Wenn Sie die Batterien des drahtlosen Innenraumsensors oder des 7-in-1-Aussensensors gewechselt haben, muss die Neusynchronisation manuell durchgeführt werden 1. Tauschen Sie alle Batterien im Sensor gegen neue aus. 2. Drücken Sie die Taste [ SENSOR / WI-FI ] an der Basisstation, um den Sensor- Synchronisationsmodus aufzurufen. - Seite 43 2. Nachdem Sie Ihr Konto erstellt und die E-Mail-Validierung abgeschlossen haben, gehen Sie bitte zurück zur WUndergound-Webseite, um sich einzuloggen. Klicken Sie dann oben auf die Schaltfläche "Mein Profil", um das Dropdown-Menü zu öffnen, und klicken Sie auf " My Weather Station ".
-
Seite 44: Weathercloud-Konto Erstellen
WEATHERCLOUD-KONTO ERSTELLEN 1. Geben Sie unter https://weathercloud.net im Abschnitt "Join us today" Ihre Daten ein und folgen Sie dann den Anweisungen, um Ihr Konto zu erstellen. HINWEIS: Verwenden Sie die gültige E-Mail-Adresse, um Ihr Konto zu registrieren. 2. Melden Sie sich bei weathercloud an und gehen Sie dann auf die Seite "Devices", klicken Sie auf "+ New", um ein neues Gerät zu erstellen. -
Seite 45: Wi-Fi-Verbindungeinrichten
4. Notieren Sie sich Ihre ID und Ihren Schlüssel für den weiteren Setup-Schritt. WI-FI-VERBINDUNGEINRICHTEN 1. Wenn Sie die Basisstation zum ersten Mal einschalten, zeigt die LCD-Anzeige der Basisstation blinkend "AP" und das " " Symbol " " an, um anzuzeigen, dass sie in den AP-Modus (Access Point) gegangen ist und für die WI-FI-Einstellungen bereit ist. -
Seite 46: Status Der Wi-Fi-Verbindung
STATUS DER WI-FI-VERBINDUNG Unten sehen Sie den Status des WI-FI-Symbols auf dem LCD der Basisstation: Blinkt: Basis befindet sich im Stabil: Basisstation steht in Blinkt: Basis versucht, sich mit WI-FI- Verbindung mit WI-FI-Router Router zu verbinden Access Point (AP)-Modus EINRICHTEN DER WETTERSERVERVERBINDUNG Geben Sie die folgenden Informationen in die untenstehende Webinterface-Seite "SETUP"... -
Seite 47: Voreinstellung In Der Weboberfläche
ZEITZONE Um die Zeitanzeige automatisch auf Ihre Zeitzone einzustellen, ändern Sie die Zeitzone auf der SETUP-Seite des vorherigen Abschnitts von '0:00' (Voreinstellung) auf Ihre Zeitzone (z.B.+1:00 für Deutschland). Time server setup Server URL: nist.time.gov Time Zone: 0:00 VERBINDUNGSSTATUS DES ZEITSERVERS Nachdem sich die Basis mit dem Internet verbunden hat, versucht sie, sich mit dem Internet-Zeitserver zu verbinden, um die UTC-Zeit zu erhalten. -
Seite 48: Kalibrierung
KALIBRIERUNG 1. Der Benutzer kann die Offset- und/oder Verstärkungswerte für verschiedene Parameter eingeben, wobei die aktuellen Offset- und Verstärkungswerte neben dem entsprechenden Leerzeichen angezeigt werden. 2. Wenn Sie fertig sind, drücken Sie am unteren Ende der SETUP-Seite Apply Der aktuelle Offset-Wert zeigt den vorherigen Wert an, den Sie eingegeben haben. Bitte geben Sie den neuen Wert in das leere Feld ein, wenn Änderungen erforderlich sind Symbol auf der SETUP-Seite drücken. -
Seite 49: Firmware Update
FIRMWARE-UPDATE Die Basis unterstützt OTA-Firmware-Update-Fähigkeit. Die Firmware kann jederzeit (wann immer erforderlich) über einen beliebigen Webbrowser auf einem PC/Mac mit WI-FI-Verbindung über die Luft aktualisiert werden. Die Update-Funktion ist jedoch nicht über Mobil-/Smart-Geräte verfügbar. Aktuelle Firmware Firmware version: 1.00 Bitte wählen Sie die Firmware-Datei Version Browse für Update... -
Seite 50: Mondphase
HINWEIS: - Drücke im Normalmodus Taste [CLOCK SET], um zwischen Jahres- und Datumsanzeige zu wechseln. - Während der Einstellung können Sie die Taste [ CLOCK SET ] 2 Sekunden lang gedrückt halten, um zum normalen Modell zurückzukehren. SOMMERZEIT (DST) Die Sommerzeitfunktion ist standardmäßig auf "AUTO" eingestellt (für EU- oder US-Version). Wenn das aktuelle Datum auf dem Display in der Sommerzeit liegt, wird die Zeit automatisch um +1 Stunde vorgestellt und das DST-Symbol wird auf dem LCD-Display angezeigt. -
Seite 51: Aktivieren Der Alarm- Und Temperaturvoralarmfunktion
AKTIVIERUNG DER ALARM- UND TEMPERATURVORALARMFUNKTION 1. Drücken Sie im Normalmodus die Taste [ ALARM ], um die Alarmzeit für 5 Sekunden anzuzeigen. 2. Wenn die Alarmzeit angezeigt wird, drücken Sie erneut die Taste [ ALARM ], um die Alarmfunktion zu aktivieren. Oder drücken Sie zweimal die Taste [ ALARM ], um den Alarm mit Eisvoralarmfunktion zu aktivieren. -
Seite 52: Trendindikator
DIE ANDEREN INNENKANÄLE ANZEIGEN (OPTIONALE FUNKTION MIT ZUSÄTZLICHEN SENSOREN) Diese Basis kann mit einem drahtlosen 7-IN-1-Sensor und bis zu 7 drahtlosen Innenraumsensoren gekoppelt werden. Wenn Sie 2 oder mehr Innenraumsensoren haben, können Sie die Taste [ CHANNEL ] drücken, um zwischen verschiedenen drahtlosen Kanälen im normalen Modus umzuschalten, oder halten Sie die Taste [ CHANNEL ] 2 Sekunden lang gedrückt, um in den Autozyklus-Modus zu wechseln, in dem die angeschlossenen Kanäle im Abstand von 4 Sekunden angezeigt werden. - Seite 53 Beaufort-Skala Beschreibung Windgeschwindigkeit Land Bedingungen < 1 km/h < 1 mph Windstille Ruhig. Rauch steigt senkrecht auf. < 1 Knoten < 0.3 m/s 1.1 ~ 5km/h Die Rauchabdrift zeigt die Windrichtung 1 ~ 3 mph leiser Zug an. Blätter und Windfahnen sind nicht in 1 ~ 3 Knoten Bewegung.
-
Seite 54: Wetterindex
WETTERINDEX Im Abschnitt WEATHER INDEX können Sie die Taste [ INDEX ] drücken, um verschiedene Wetterindizes in dieser Reihenfolge anzuzeigen: FEELS LIKE DEWPOINT HEAT INDEX WIND CHILL FEELS LIKE (gefühlte Temperatur) Die gefühlte Temperatur zeigt an, wie sich die Außentemperatur anfühlen wird. Sie ist eine kollektive Mischung aus dem Windchill-Faktor (18°C oder darunter) und dem Hitzeindex (26°C oder darüber). -
Seite 55: Barometrischer Druck
- Die Wettervorhersage spiegelt die Wettersituation für die nächsten 12~24 Stunden wider, sie muss nicht unbedingt die aktuelle Situation widerspiegeln. - Die SNOWY-Wettervorhersage basiert nicht auf dem atmosphärischen Druck, sondern auf der Außentemperatur. Wenn die Temperatur unter -3°C (26°F) liegt, wird das SNOWY- Wettersymbol auf dem LCD angezeigt. -
Seite 56: Lichtintensität, Uv-Index & Sonnenbrandzeit
LICHTINTENSITÄT, UV-INDEX & SONNENBRANDZEIT In diesem Bereich des Displays werden die Sonnenlichtintensität, der UV-Index und die Sonnenbrandzeit angezeigt. Drücken Sie die Taste [ SUN ]-Taste, um den Modus zu ändern. LICHTINTENSITÄTSMODUS: 1. Halten Sie während des Lichtintensitätsmodus die Taste [ SUN ] 2 Sekunden lang gedrückt, um zur Einstellung der Einheit zu gelangen 2. -
Seite 57: Verlaufsdaten Der Letzten 24 Stunden
ZUM LÖSCHEN DER MAX/MIN-SÄTZE Halten Sie die Taste [ MAX / MIN ] 2 Sekunden lang gedrückt, um die aktuellen MAX- oder MIN-Sätze auf dem Display zurückzusetzen. HINWEIS: Die LCD-Anzeige zeigt außerdem das Symbol " " / " ", " "... -
Seite 58: Zum Stummschalten Des Alarms
2. Halten Sie unter dem aktuellen Alarmwert die Taste [ ALERT ] 2 Sekunden lang gedrückt, um den Alarm aufzurufen Einstellung und die Alarmanzeige blinkt. 3. Drücken Sie die Taste [ ] ou [ ], um den Wert einzustellen, oder halten Sie die Taste gedrückt, um schnell zu wechseln 4. -
Seite 59: Drahtlose 7-In-1-Sensor-Wartung
WARTUNG KABELLOSER 7-IN-1-SENSOR REINIGUNG DES REGENSAMMLERS DIE WINDFAHNE 1. Drehen Sie den Regensammler AUSTAUSCHEN durch eine Drehung von 30°gegen Schrauben Sie die Windfahne den Uhrzeigersinn. zum Austausch ab und 2. Nehmen Sie den Regensammler entfernen Sie sie vorsichtig ab. DEN WINDBECHER 3. -
Seite 60: Spezifikation
Wunderground Precip. 1. Sicherstellen, dass die Zeitzone des Geräts auf Akkum. Gesamtgrafik Offset Wunderground richtig eingestellt ist 1 Stunde Rückstellzeit, 2. Stellen Sie sicher, dass die Zeitzone und die Sommerzeit im Sommer Sommer auf Ihrer Basis korrekt sind. Sommerzeit 3. Wenn Sie Ihre Station außerhalb der US-Zeitzonenregion in Wunderground platziert haben, ist die Sommerzeit ungültig. - Seite 61 Drahtlose Sensorseite Kommunikation Spezifikation 1 drahtloser 7-in-1-Wetteraußensensor und bis zu 7 drahtlose Unterstützung von Sensoren hygro-thermo-Innensensoren RF-Frequenz 868Mhz RF-Übertragungsbereich 150m Spezifikation der zeitbezogenen Funktion Zeitanzeige HH: MM: SS Stundenformat 12 h AM / PM oder 24 h Datumsanzeige TT / MM oder MM / TT Zeitsynchronisationsverfahren Über Internet-Zeitserver zur Synchronisation der UTC Wochentags-Sprachen...
-
Seite 62: Uv-Indexanzeige Und Funktionsspezifikation
Speicher-Modi Historische Daten der letzten 24 Stunden, Max / Min Alarm Hi / Lo Luftfeuchtigkeitsalarm Windgeschwindigkeit und -richtung Anzeige und Funktion Spezifikation HINWEIS: Die folgenden Details sind so aufgeführt, wie sie auf der Basis angezeigt werden oder funktionieren. Einheit Windgeschwindigkeit mph, m/s, km/h und Knoten Anzeigebereich 0 ~ 112mph, 50m/s, 180km/h, 97knots... -
Seite 63: Drahtloser 7-In-1-Sensor
Wetter-Index Anzeige & Funktion Spezifikation HINWEIS: Die folgenden Details werden so aufgeführt, wie auf der Basis angezeigt oder funktionieren Wetterindex-Modus Fühlt sich an wie, Wind Chill, Heat Index und Taupunkt Fühlt sich an wie ein -65 ~ 50°C Anzeigebereich -20 ~ 80°C Anzeigebereich Taupunkt Anzeigebereich des 26 ~ 50°C...
