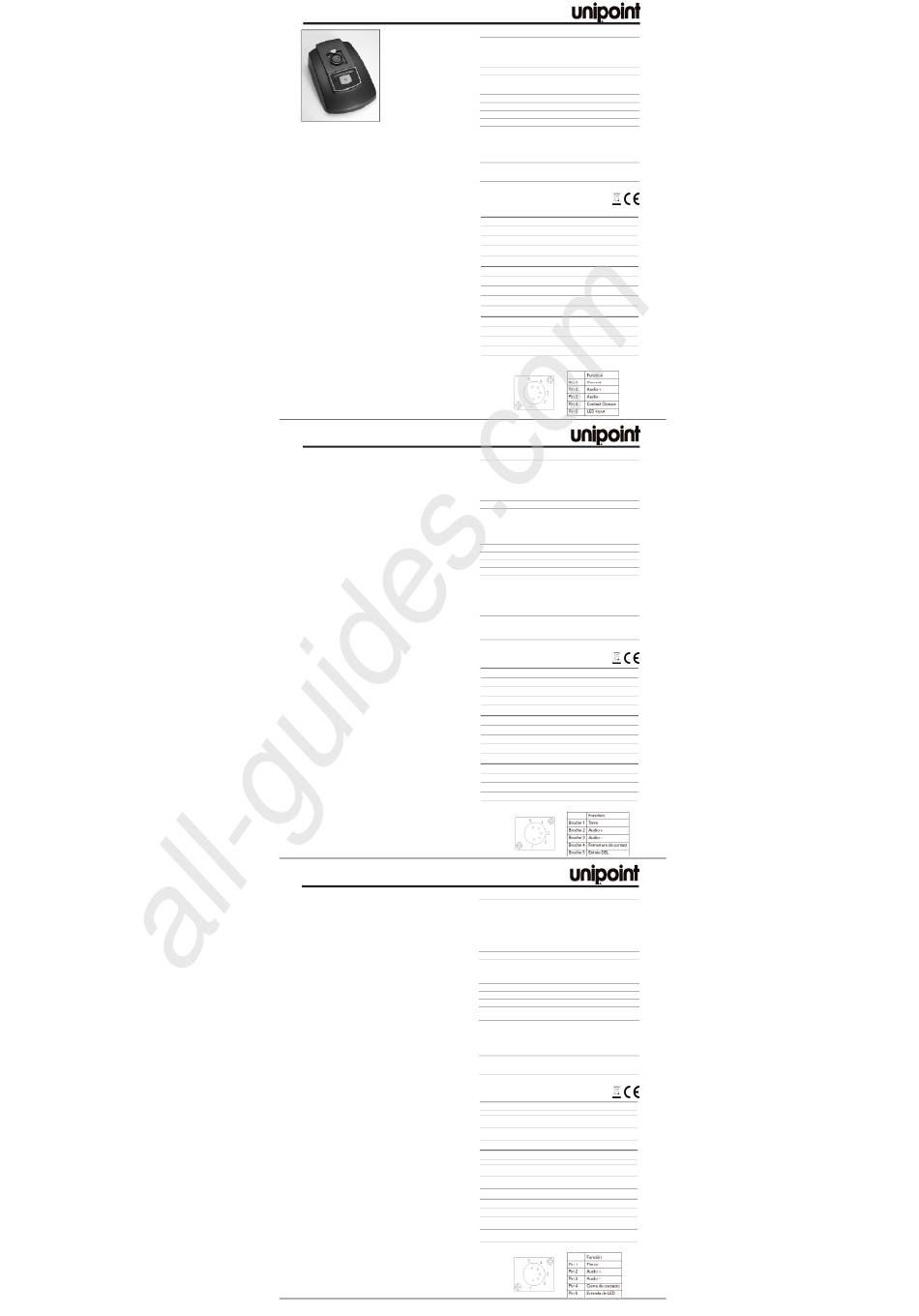

AT8666RSC
DESK STAND WITH SWITCH AND
CONTACT CLOSURE
• Ultra-quiet electronic switch
can be set to any of three
operating modes: "touch-on/
touch-off," "touch-to-talk"
and "touch-to-mute"
• External contact closure
capability permits control of
remote devices from desk-
stand switch
• External LED control allows for
accurate depiction of the live
status of the microphone
• Heavy die-cast construction and non-slip bottom pads minimize
coupling of surface vibration to the unit
• Low-profile design with low-reflectance black finish for minimum
visibility
The AT8666RSC desk stand features a touch-sensitive on/off
switch, indicator LED and external contact closure ability for
controlling remote devices. The sturdy metal base is equipped
with a three-pin XLRF-type in, and a five-pin XLRM-type output
connector. It is designed to fit any phantom-powered gooseneck
microphone with a three-pin XLRM-type output.
The AT8666RSC requires 11V to 52V phantom power for operation.
The electronics in the desk stand take up to 30 seconds to stabilize
after power is applied; during this start-up period, some sonic
disturbances may be heard upon switching if the system is "live."
The touch-sensitive on/off switch can be configured for touch-
on/touch-off, momentary on ("press to talk"), or momentary off
("press to mute"). Slide the switch marked "SW. FUNCTION"
(located on the bottom of the unit) to the appropriate mode. The
indicator LED and external contact closure follow the operation of
the touch switch, when in the local mode.
For applications that require the microphone to remain active or
always "on", regardless of the touch switch setting, a
"Local/Remote/LED Remote" control function is provided.
• When the switch marked "CONTROL" (located on the bottom of
the desk stand) is in the "Local" position, the touch switch controls
the microphone's audio output, LED status and contact closure
internally.
• When the "CONTROL" switch is in the "Remote" position, the
microphone's audio output remains active or "on" all the time. The
touch switch controls only the LED and contact closure.
• When the "CONTROL" switch is in the "LED remote" position, it
allows remote control of the LED, for accurate depiction of the
microphone's live status. The LED will remain "on" when driven
logic high or open, and "off" when driven logic low or connected to
ground. The microphone's audio output remains active or "on" all
the time, and the contact closure follows the configuration of the
touch switch.
Refer to the table for switch/LED/closure states.
NOTE: Placing any object on a surface (such as a conference table)
before its finish is fully cured may result in damage to the finish.
AT8666RSC
PIED DE MICROPHONE DE TABLE AVEC
TOUCHE ET COMMUTATEUR À DISTANCE
• Touche électronique ultra-silencieuse pouvant être réglée sur l'un
des trois modes de fonctionnement suivants : « touche-on/touche-
off », « touche pour parler » et « touche sourdine »
• La commutation à distance permet de commander le dispositif à
distance à partir de la touche du pied
• Voyant DEL externe permettant de montrer clairement que le
microphone fonctionne en live
• Appareil combinant un corps robuste moulé et un socle
antidérapant réduisant les vibrations de surface
• Design discret avec une finition noire, à faibles reflets pour une
visibilité minimale
Le pied de microphone AT8666RSC compor te une touche
marche/arrêt à effleurement, une diode électroluminescente et un
commutateur à distance. Le robuste socle de métal est doté d'un
connecteur d'entrée type XLRF à trois broches et d'un connecteur
de sor tie type XLRM à cinq broches. Il s'adapte à tous les
microphones à col-de-cygne à alimentation fantôme, munis d'un
connecteur de sortie de type XLRM à trois broches.
Pour fonctionner, le pied AT8666RSC requiert une alimentation
fantôme de 11V à 52V. Après la mise sous tension, il faut compter
30 secondes pour que l'électronique de l'unité se stabilise; durant
cette phase de démarrage, il arrive que certaines vibrations soient
audibles lorsqu'on branche l'unité sur un système « live ».
On peut configurer la touche marche/arrêt à effleurement selon trois
modes : marche/arrêt, ou marche momentané « appuyer/parler »,
ou arrêt momentané « appuyer/sourdine ». Positionner la touche
marquée « SW. FUNCTION » (située en dessous de l'appareil) en
la faisant glisser sur le mode voulu. En mode local, la diode
électroluminescente et le commutateur à distance sont commandés
par la touche marche/arrêt.
Pour les applications où il est nécessaire que le microphone reste
en marche, indépendamment du réglage de la touche à effleurement,
un bouton de commande « Local/Remote/LED Remote » existe.
• Quand le bouton « CONTROL » (située en dessous du pied du
microphone) est en position « Local », la sortie audio est
contrôlée de façon interne par le biais du bouton à effleurement.
• Quand le bouton « CONTROL » est sur « Remote », la sortie
audio du microphone resterera active ou sur « on » tout le temps.
• Quand le bouton « CONTROL » est en position « LED remote »,
cela permet un contrôle à distance du voyant DEL, pour montrer
clairement que le microphone fonctionne en live. Le voyant restera
allumé lorsque la logique entraînée est haute ou ouverte et éteint
lorsque la logique entraînée est basse ou connectée à la masse.
Se réfère au tableau des positions de fermeture de la touche et de
la diode électroluminescente.
REMARQUE : Une surface telle qu'une table de conference risque
d'être endommagée si l'on y place un objet, alors que la finition de
cette surface n'est pas complètement sèche.
AT8666RSC
PLATAFORMA DE ESCRITORIO CON
INTERRUPTOR Y CIERRE DE CONTACTO
• Conmutador electrónico ultra silencioso ajustable a cualquiera de
los tres modos operacionales: "tentar para encender/tentar para
apagar" (touch-on/touch-off ), "tentar para hablar" (touch-to-talk )
y "tentar para silenciar" (touch-to-mute )
• La capacidad de cierre de contacto externo permite el control de
dispositivos remotos desde el interruptor de la plataforma de
escritorio
• Un indicador LED de control externo, permite una precisa
descripción del estatus del micrófono en vivo
• La construcción robusta de metal fundido y las almohadillas
antideslizantes minimizan el acoplamiento de la vibración de la
superficie a la unidad
• Diseño discreto acabado en negro de baja reflectancia para una
visibilidad mínima
La plataforma de escritorio AT8666RSC cuenta con un interruptor
de encendido y apagado sensible al tacto, un LED indicador y
capacidad de cierre de contacto externo para controlar dispositivos
remotos. La base de metal resistente está equipada con un
conector de entrada de tres pines tipo XLRF y un conector de salida
de cinco pines tipo XLRM. Está diseñada para ajustarse a cualquier
micrófono de cuello de ganso con alimentación phantom, con una
salida de tres pines tipo XLRM.
La AT8666RSC requiere de 11V a 52V de alimentación phantom
para su funcionamiento. Los elementos electrónicos en la
platafor ma de escritorio demoran hasta 30 segundos en
estabilizarse después de que se aplica energía. Durante este período
de arranque, es posible que se oigan algunas perturbaciones
sónicas en la conmutación si el sistema está "activo".
El interruptor de encendido y apagado sensible al tacto puede
configurarse para encendido o apagado al tacto, encendido
momentáneo ("presione para hablar") o apagado momentáneo
("presione para silenciar"). Deslice el interruptor marcado "SW.
FUNCTION" (ubicado en la parte inferior de la unidad) hasta el
modo adecuado. El LED indicador y el cierre de contacto externo
siguen el funcionamiento del interruptor táctil cuando se encuentran
en el modo local.
Para aplicaciones que requieran que el micrófono permanezca
activo sin considerar el modo o ajuste en que el conmutador touch
esté, el micrófono cuenta con una función de control considerada
como "Local/Remote/LED Remote".
• Cuando el conmutador rotulado como "CONTROL" (ubicado en la
parte inferior de la plataforma de escritorio) está en la posición
"Local", la salida de audio es controlada internamente por el
conmutador touch.
• Cuando el conmutador "CONTROL" está en la posición "Remote",
la salida de audio del micrófono permanecerá activa o encendida
(on ) todo el tiempo.
• Cuando el conmutador "CONTROL" está en la posición "LED
Remote", este permite un control remoto del LED para una precisa
descripción del estatus del micrófono en "vivo". El LED
permanecerá encendido cuando la lógica digital del circuito sea
alta o esté abierta, y apagado cuando la lógica digital del circuito
sea baja o esté conectada a tierra.
Consulte la tabla para informarse acerca de los estados de
interruptor/LED/cierre.
NOTA: El colocar cualquier objeto en una superficie (como una
mesa de conferencias) el cual su acabado no esté totalmente
terminado, puede causar daños al acabado de la superficie.
AT8666RSC SPECIFICATIONS †
SWITCHES Touch-sensitive control: on/off;
Switch function: touch on/off,
momentary on, momentary off;
Control: local, remote, LED
remote
WEIGHT 29.7 oz (842 g)
DIMENSIONS
5.23" (133.0 mm) maximum length,
3.58" (91.0 mm) maximum width,
1.49" (38.0 mm) maximum height
INPUT CONNECTOR 3-pin XLRF
OUTPUT CONNECTOR 5-pin XLRM
OFF ATTENUATION 44 dB minimum
PHANTOM POWER REQUIREMENTS 11-52V DC, 2 mA typical
CONTACT CLOSURE
CLOSURE I/O VOLTAGE -0.5V to 5.5V
CLOSURE THROUGH CURRENT 100 mA
POWER DISSIPATION 720 mW
ON RESISTANCE
20 +/- 8 ohms
I/O LEAKAGE CURRENT 400 nA
LED INPUT Active when high (+5V DC)
TTL compatible
MAXIMUM INPUT VOLTAGE -0.5V to 5.5V
† In the interest of standards development, A.T .U.S. offers full details on its test
methods to other industry professionals on request.
Specifications are subject to change without notice.
CONTROL Switch in "Local" Position
SW. Function Microphone Audio LED External Contact
Closure
TOUCH ON/OFF Follows touch- Follows touch- Follows touch-
sensitive switch sensitive switch sensitive switch
MOM. ON "On" when switch "On" when switch Closed when switch
is pressed is pressed is pressed
MOM. OFF "Off" when switch "Off" when switch Open when switch
is pressed is pressed is pressed
CONTROL Switch in "Remote" Position
SW. Function Microphone Audio LED External Contact
Closure
TOUCH ON/OFF Always "On" Follows touch- Follows touch-
sensitive switch sensitive switch
MOM. ON Always "On" "On" when switch Closed when switch
is pressed is pressed
MOM. OFF Always "On" "Off" when switch Open when switch
is pressed is pressed
CONTROL Switch in "LED Remote" Position
SW. Function Microphone Audio LED External Contact
Closure
TOUCH ON/OFF Always "On" Remotely controlled Follows touch-
sensitive switch
MOM. ON Always "On" Remotely controlled Closed when switch
is pressed
MOM. OFF Always "On" Remotely controlled Open when switch
is pressed
AT8666RSC Pin-Out Configuration
AT8666RSC CARACTÉRISTIQUES TECHNIQUES †
COMMUTATEURS Touche à effleurement : on/off;
Fonctions de la touche : touché
on/off, on momentané, off
momentané;
Commande : local, remote
(à distance), LED remote
(voyant DEL à distance)
POIDS 842 g (29,7 oz)
DIMENSIONS Longueur maximale 133,0 mm
(5,23 po),
largeur maximale 91,0 mm
(3,58 po),
hauteur maximale 38,0 mm
(1,49 po)
CONNECTEUR D'ENTRÉE XLRF à trois broches
CONNECTEUR DE SORTIE XLRM à cinq broches
ATTÉNUATION OFF 44 dB minimum
ALIMENTATION FANTÔME 11 - 52 V CC, 2 mA typiques
FERMETURE DE CONTACT
TENSION E/S DE FERMETURE - 0,5 V à 5,5 V
COURANT MAXIMAL
100 mA
DE FERMETURE
DISSIPATION DE PUISSANCE 720 mW
SUR RÉSISTANCE
20 +/- 8 ohms
COURANT E/S DE FUITE 400 nA
ENTRÉE DEL Active à plus de 5 V CC
Compatible logique TTL
TENSION D'ALIMENTATION - 0,5 V à 5,5 V
MAXIMALE
† Afin de contribuer au développement des normes, A.T.U.S. fournit tout renseignement sur ses
méthodes de test aux professionnels de l'industrie qui en font la demande.
Les caractéristiques techniques sont soumises à des changements sans préavis.
Bouton CONTROL en position « Local »
SW. Function Audio Microphone Voyant Coupure contact
extérieur
TOUCH ON/OFF Suit fonctionnement Suit fonctionnement Suit fonctionnement
touché à effleurement touché à effleurement touché à effleurement
MOM. ON « On » quand touche « On » quand touche Coupé quand touche
enfoncée enfoncée enfoncée
MOM. OFF « Off » quand touche « Off » quand touche Etabli quand touche
enfoncée enfoncée enfoncée
Bouton CONTROL en position « Remote »
SW. Function Audio Microphone Voyant Coupure contact
extérieur
TOUCH ON/OFF Toujours « On » Suit fonctionnement Suit fonctionnement
touché à effleurement touché à effleurement
MOM. ON Toujours « On » « On » quand touche Coupé quand touche
enfoncée enfoncée
MOM. OFF Toujours « On » « Off » quand touche Etabli quand touche
enfoncée enfoncée
Bouton CONTROL en position « LED Remote »
SW. Function Audio Microphone Voyant Coupure contact
extérieur
TOUCH ON/OFF Toujours « On » Contrôlé à distance Suit fonctionnement
touché à effleurement
MOM. ON Toujours « On » Contrôlé à distance Coupé quand touche
enfoncée
MOM. OFF Toujours « On » Contrôlé à distance Etabli quand touche
enfoncée
Brochage AT8666RSC
ESPECIFICACIONES DE AT8666RSC †
INTERRUPTORES
Control sensible al tacto:
encendido/apagado;
Función del conmutador: tentar
encendido/ apagado (touch on/off ),
momentáneamente encendido
(momentary on), momentáneamente
apagado (momentary off );
Control: local, remoto, indicador
LED del control remoto
PESO 842 g (29,7 oz)
DIMENSIONES 133,0 mm (5,23") de longitud
máxima,
91,0 mm (3,58") de ancho máximo,
38,0 mm (1,49") de altura máxima
CONECTOR DE ENTRADA XLRF de 3 pines
CONECTOR DE SALIDA XLRM de 5 pines
ATENUACIÓN A CERO 44 dB mínimo
REQUERIMIENTOS DE LA 11 - 52 V DC, 2 mA típico
FUENTE PHANTOM
CIERRE DE CONTACTO
VOLTAJE DE CIERRE DE E/S -0,5V a 5,5V
CORRIENTE DE PASO DE CIERRE 100 mA
DISIPACIÓN DE ENERGÍA 720 mW
ESTADO-RESISTENCIA 20 +/- 8 ohmios
CORRIENTE DE FUGA DE E/S
400 nA
ENTRADA DE LED
Activa cuando es alta (+5V DC)
Compatible con TTL
VOLTAJE MÁXIMO DE ENTRADA -0,5V a 5,5V
† En el interés del desarrollo de estándares, la empresa A.T.U.S. ofrece detalles completos
sobre sus métodos de pruebas a solicitud de otros profesionales de la industria.
Las especificaciones están sujetas a cambios, sin previo aviso.
El Conmutador CONTROL en la Posición "Local"
Función SW Audio del Micrófono LED Contacto Exterior
(SW. Function) en el Armazón
TOUCH ON/OFF Sigue al conmutador Sigue al conmutador Sigue al conmutador
MOM. ON "On" cuando el "On" cuando el Cerrado cuando el
conmutador es oprimido conmutador es oprimido conmutador es
oprimido
MOM. OFF "Off" cuando el "Off" cuando el Abierto cuando el
conmutador es oprimido conmutador es oprimido conmutador es
oprimido
El Conmutador CONTROL en la Posición "Remote"
Función SW Audio del Micrófono LED Contacto Exterior
(SW. Function) en el Armazón
TOUCH ON/OFF Siempre "activo" Sigue al conmutador Sigue al conmutador
MOM. ON Siempre "activo" "On" cuando el Cerrado cuando el
conmutador es oprimido conmutador es
oprimido
MOM. OFF Siempre "activo" "Off" cuando el Abierto cuando el
conmutador es oprimido conmutador es
oprimido
El Conmutador CONTROL en la Posición "LED Remote"
Función SW Audio del Micrófono LED Contacto Exterior
(SW. Function) en el Armazón
TOUCH ON/OFF Siempre "activo" Controlado a Control Sigue al conmutador
Remoto
MOM. ON Siempre "activo" Controlado a Control Cerrado cuando el
Remoto conmutador es
oprimido
MOM. OFF Siempre "activo" Controlado a Control Abierto cuando el
Remoto conmutador es
oprimido
Configuración de terminales de salida AT8666RSC
