Aufbau Info-Link - Indel Info-Sam2 Bedienungsanleitung

INFO-SAM2
INFO-Link
INFO-Link
Der INFO-Link Anschluss ist auf allen
INFO-Karten identisch. Dabei ist das
TOS-Link Modul mit den Jumpern der
Transmitter, das Modul mit den zwei
LEDs der Receiver (Modulbauform).
Anordnung
Der PowerPC Master und die vorhande-
nen INFO-Karten (Slaves) sind gemäss
Anschlussbeispiel seriell zu verbinden.
Die Reihenfolge der Slave-Nummer am
INFO-Link ist frei wählbar.
LWL (Lichtwellenleiter)
Als Feldbus-Kabel kann in der Standard-
Ausführung die APF-Fiber (all plastic
fiber) bis zu einer max. Leitungslänge
von 30 ... 50m eingesetzt werden. Bei
Verwendung der speziellen PCF-Fiber
(plastic cladding silica fiber) kann die
Uebertragungsdistanz bis 1000m betra-
gen. Ab 100m müssen die INFO-Module
jedoch mit TOS-Link Transmitter-Mo-
dulen bestückt werden, die im nicht-sicht-
baren Infrarot-Bereich arbeiten.
Beim Öffnen und Schliessen der Kabel-
kanäle ist zu gewährleisten, dass sich die
Biegeradien der verlegten Lichtwellenlei-
ter nicht weiter verengen. Als Schutz
haben sich normale Pneumatik Schläu-
che, über den LWL gezogen, am besten
bewährt.
Notsystem
Im Notsystem wird Flash-PROM bren-
nen unterstützt. Um den Master im Not-
system zu starten, muss ein Kurzschluss-
stecker auf die serielle Schnittstelle COM0
(Frontplatte) gesteckt werden.
Verbindungen:
Signale
RxD, TxD
DSR, DTR
Nachdem der Master aufgestartet ist,
kann der Kurzschlussstecker entfernt
werden und das serielle Kabel zum PC
kann wieder eingesteckt werden.
Card Supply
Laptop
Network
10 MBit
INFO-16Pr
INFO-ACSr

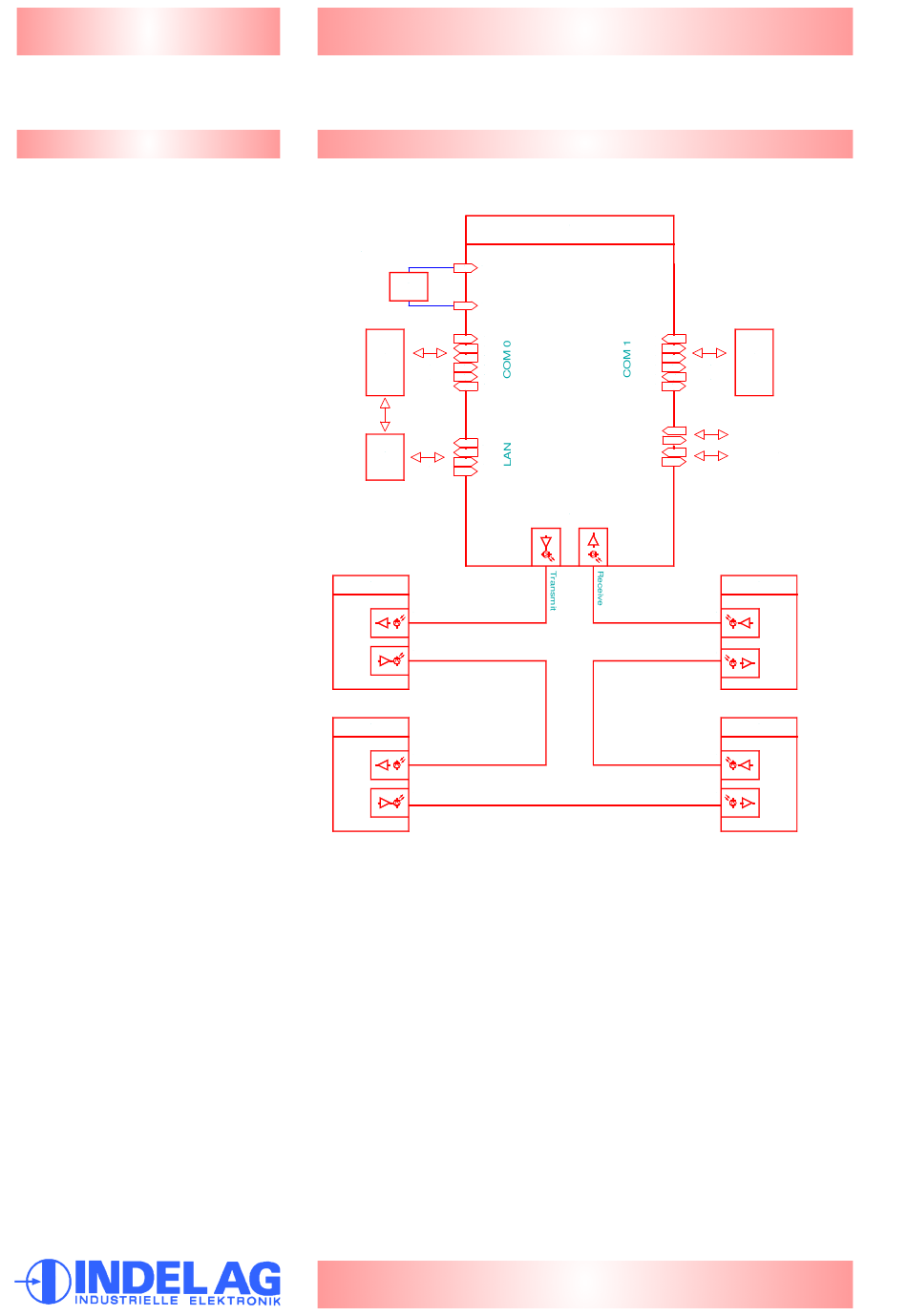

Prinzipschema INFO-Link
Pin
2, 3
6, 4
