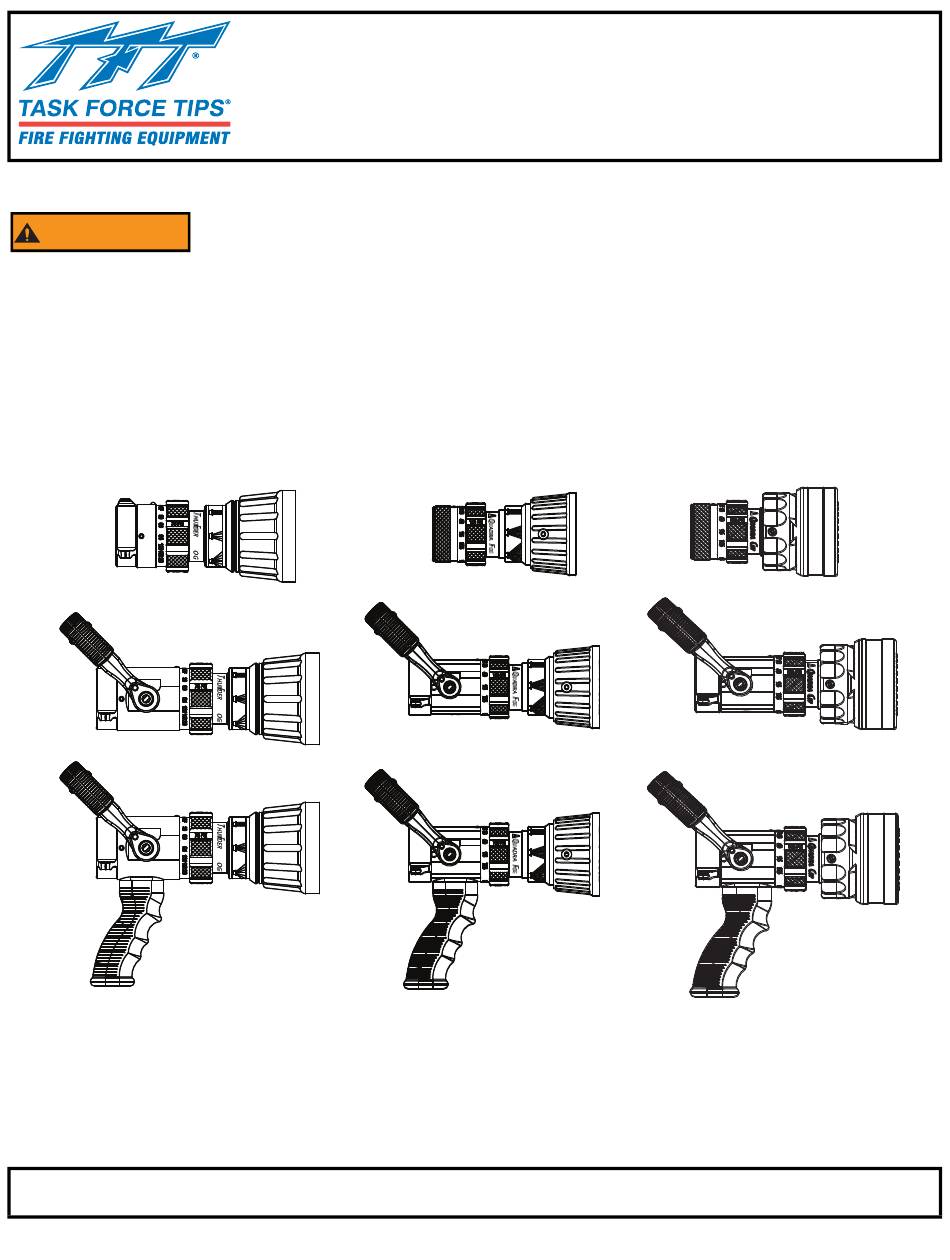

ThunderFog, QuadraFog,
and QuadraCup
INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSHINWEISE
Lesen Sie diese Bedienungsanleitung vor dem Gebrauch sorgfältig durch. Die Bedienung dieses
WARNUNG
Geräts, ohne die Bedienungsanleitung vollständig verstanden zu haben, und ohne vorherige
angemessene Schulung, gilt als Missbrauch des Geräts. Sicherheitsinformationen erhältlich unter
www.tft.com/Seriennummer.
Diese Ausrüstung ist für den Gebrauch durch geschultes, qualifiziertes Einsatzpersonal für
Brandbekämpfung bestimmt. Alle Einsatzkräfte, die die Ausrüstung bedienen, sollten eine von der
zuständigen Behörde (AHJ) zugelassene Fortbildung durchlaufen haben.
Diese Bedienungsanleitung soll Feuerwehreinsatzkräfte und Wartungspersonal mit der Bedienung
und dem Betrieb sowie den Sicherheitsverfahren in Verbindung mit dem Durchflussmessgerät
SHO-FLOW vertraut machen.
Diese Anleitung muss für das gesamte Bedienungs- und Wartungspersonal zugänglich sein.
ThunderFog Baureihe
QuadraFog Baureihe
QuadraCup Baureihe
TASK FORCE TIPS LLC
3701 Innovation Way, Valparaiso, IN 46383-9327 USA
800-348-2686 · 219-462-6161 · Fax 219-464-7155
MADE IN USA · tft.com
©Copyright Task Force Tips LLC 2002-2021
1
LKF-100-GER February 10, 2021 Rev21
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TFT ThunderFog
Inhaltszusammenfassung für TFT ThunderFog
- Seite 1 Diese Anleitung muss für das gesamte Bedienungs- und Wartungspersonal zugänglich sein. ThunderFog Baureihe QuadraFog Baureihe QuadraCup Baureihe TASK FORCE TIPS LLC 3701 Innovation Way, Valparaiso, IN 46383-9327 USA 800-348-2686 · 219-462-6161 · Fax 219-464-7155 MADE IN USA · tft.com ©Copyright Task Force Tips LLC 2002-2021 LKF-100-GER February 10, 2021 Rev21...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1.0 BEDEUTUNG DER SICHERHEITSSIGNALWÖRTER 2.0 SICHERHEIT 3.0 ALLGEMEINE HINWEISE 3.1 VERSCHIEDENE MODELLE UND BEGRIFFE 3.2 SPEZIFIKATIONEN 3.3 STRAHLROHR-EINGANGSKUPPLUNGEN 3.4 VERWENDUNG IN VERBINDUNG MIT SALZWASSER 4.0 DURCHFLUSSPARAMETER 5.0 STRAHLROHRFUNKTIONEN 5.1 DURCHFLUSSMENGENREGELUNG 5.1.1 BÜGELGRIFF-ABSPERRORGAN (KUGELHAHN) 5.2 INDEXRING 5.2.1 DURCHFLUSSEINSTELLUNG 5.2.2 SPÜLFUNKTION 5.2.3 ABSPERREINSTELLUNG (MODELLE OHNE ABSPERRORGAN) 5.3 STRAHLFORMREGLER 5.4 QUADRACUP HOHLSTRAHLROHRE... -
Seite 3: Bedeutung Der Sicherheitssignalwörter
BEDEUTUNG DER SICHERHEITSSIGNALWÖRTER Eine sicherheitsrelevante Information ist an einem Warnsymbol und einem Signalwort zu erkennen, um die Gefahrenstufe in einer bestimmten Gefahrensituation anzugeben. Die ANSI-Norm Z535.6-2006 sieht folgende Definitionen für die vier Signalwörter vor: GEFAHR kennzeichnet eine Gefährdung, die Tod oder schwere Körperverletzung zur Folge hat, GEFAHR wenn sie nicht vermieden wird. -
Seite 4: Allgemeine Hinweise
Diese Bedienungsanleitung beschreibt auf 7 bar und 5 bar kalibrierte Hohlstrahlrohre. Kontaktieren Sie das Werk für spezifische Daten von Modellen, die bei der Durchflusskalibrierung mit metrischen Einheiten arbeiten. ThunderFog, QuadraFog und QuadraCup sind wirtschaftliche, leichte und zuverlässige Hohlstrahlrohre. Ihre robuste Konstruktion ist für die Verwendung mit Frischwasser und Löschschaum geeignet. -
Seite 5: Spezifikationen
Maximaler Eingangsdruck Strahlrohr mit Absperrventil 1” QuadraFog 800 psi Hochdruckmodell 55 bar 1.5” QuadraFog & QuadraCup 300 psi 21 bar 1.5” & 2.5” ThunderFog 300 psi 21 bar 33 to 120°F 1 to 50°C Betriebstemperatur Flüssigkeit -40 to 150°F -40 to 65°C... -
Seite 6: Strahlrohr-Eingangskupplungen
Bei jeder Durchflussmengeneinstellung wird das Strahlrohr auf eine feste Düsenöffnung voreingestellt. Die Relation zwischen Durchflussmenge und Düsendruck bei der jeweiligen Einstellung ist unten dargestellt. Kontaktieren Sie das Werk oder besuchen Sie die Website (tft.com) für die Daten zum Durchflussmengenbereich und zu Strahlkurven. SPEZIALAUSFÜHRUNGEN Wenn Strahlrohre gemäß den Spezifikationen oder Leistungsanforderungen der Feuerwehreinheit ausgeführt werden, können die Eigenschaften von den Angaben in dieser Bedienungsanleitung abweichen. - Seite 7 75 PSI 5-40 GPM QUADRAFOG DURCHFLUSS (gpm) DURCHFLUSS (l/min) 75 PSI 30-125 GPM QUADRAFOG and QUADRACUP DURCHFLUSS (gpm) DURCHFLUSS (l/min) 1000 75 psi 30-200 gpm THUNDERFOG DURCHFLUSS (gpm) Figure 4.0 ©Copyright Task Force Tips LLC 2002-2021 LKF-100-GER February 10, 2021 Rev21...
-
Seite 8: Strahlrohrfunktionen
Modelle mit Kugelhahn werden durch Drücken des Hebels nach vorne geschlossen. Durch Zurückziehen des Hebels öffnet sich das Ventil. TFT empfiehlt für die einfachere Handhabung die Verwendung eines Pistolengriffs. Zusätzliche Entlastung bieten Gurt oder Leine. Dadurch wird der Einsatz effizienter und das Vorrücken erleichtert, Belastung und Ermüdungserscheinungen werden reduziert. -
Seite 9: Quadracup Hohlstrahlrohre
Schaumaufsätze für TFT Strahlrohre). FARBIGE BÜGEL- UND PISTOLENGRIFFE Strahlrohre mit Bügelgriff sind mit schwarzem Griffschalen und Pistolengriff lieferbar. Die Griffschalen und Pistolengriffe sind bei TFT für Feuerwehreinheiten, die ihre Strahlrohre mit einem Farbcode ausstatten wollen, in mehreren Farben erhältlich. Zum Entfernen der Griffschale die vier Schrauben an der Griffschale lösen. Verwenden Sie zum Entfernen und Austausch der Schrauben einen 3/32-Zoll Innenkantschlüssel. -
Seite 10: Gewährleistung
Die Verpflichtung von TFT im Rahmen dieser Gewährleistung beschränkt sich auf den Ersatz oder die Reparatur des Geräts (oder seiner Teile), die sich bei der Überprüfung durch TFT als in defektem Zustand befindlich erweisen, für den TFT verantwortlich ist. Um diese eingeschränkte Gewährleistung in Anspruch zu nehmen, muss der Anspruchsberechtigte das Gerät innerhalb eines... -
Seite 11: Wartung
WARTUNG Die TFT Produkte werden so konzipiert und hergestellt, dass sie robust, langlebig und wartungsarm sind. Jedoch sollte diese Primärausrüstung in der Brandbekämpfung, von der Ihr Leben abhängt, entsprechend sorgsam behandelt werden. Zum Schutz vor mechanischen Schäden darf die Ausrüstung nicht fallen gelassen oder geworfen werden. -
Seite 12: 11.0 Betriebs-Checkliste
11.0 BETRIEBS-CHECKLISTE BEVOR DAS ROHR IN BETRIEB GENOMMEN WIRD, muss es gemäß dieser Checkliste überprüft werden: 1. Es werden keine sichtbaren Schäden wie fehlende, defekte oder lose Teile oder beschädigte Etiketten festgestellt. 2. Der Wasserlauf ist frei durchgängig. 3. Die Kupplung ist fest und dicht. 4.
