Indikation
5
1
2
3
4
8
6
6
7
9
Ladegerät
10
Befestigungslöcher
11
Mains cable with power plug
12
"+" Pol-Verbindungskabel (rot) mit Ringanschluss
13
"-" Pol-Verbindungskabel (schwarz) mit Ringanschluss
14
"+" Pol-Schnellklemme (rot) mit eingebauter Anschlussschraube
15
"-" Pol-Schnellklemme (schwarz) mit eingebauter Anschlussschraube
16
MODE
0635221iOL.indd 35
Status
Rote LED eingeschaltet für „Standby".
Im Falle eines offenen Kreislaufs oder Kurzschlusses oder umgekehrter
Verbindung, leuchtet die LED auf
Rote LED eingeschaltet für „Modus 1" (7,3V/0,8A)
Rote LED eingeschaltet für „Modus 2" (14,4V/0,8A)
Rote LED eingeschaltet für „Modus 3" (14,4V/3,8A)
Rote LED eingeschaltet für „Modus 4" (14,7V/3,8A)
Rote LED eingeschaltet für „Fehler" d.h. inkorrekte Polarität/Fehler
Rote LED eingeschaltet für „Ladevorgang läuft"
Blinkt
Rote LED blinkt für „Batterie prüfen"
Grüne LED eingeschaltet für „Vollständig geladen"
FULL
„Modus"-Auswahl-Taste
MODE
MODE
MODE

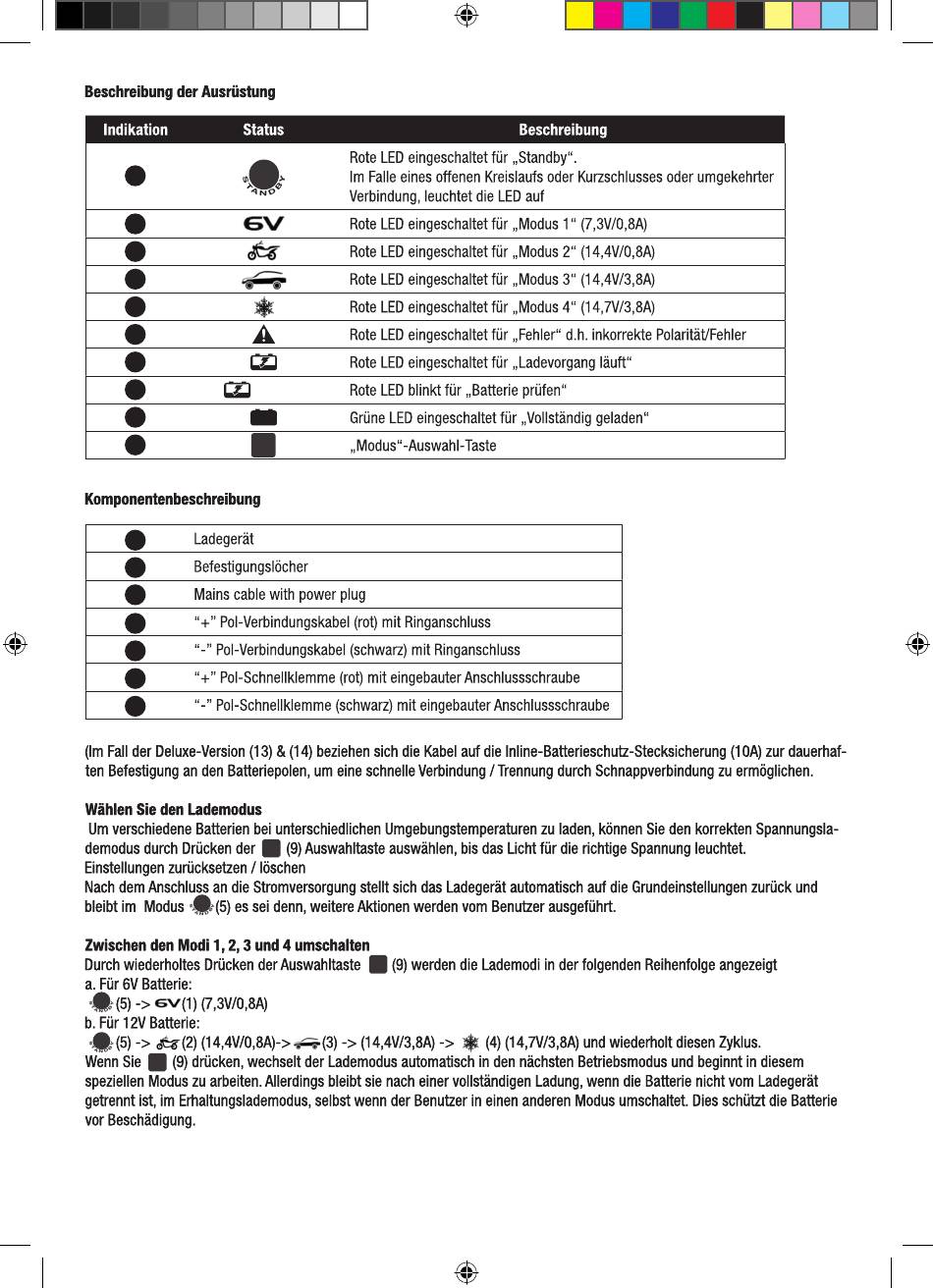

Beschreibung
