Beschrijving

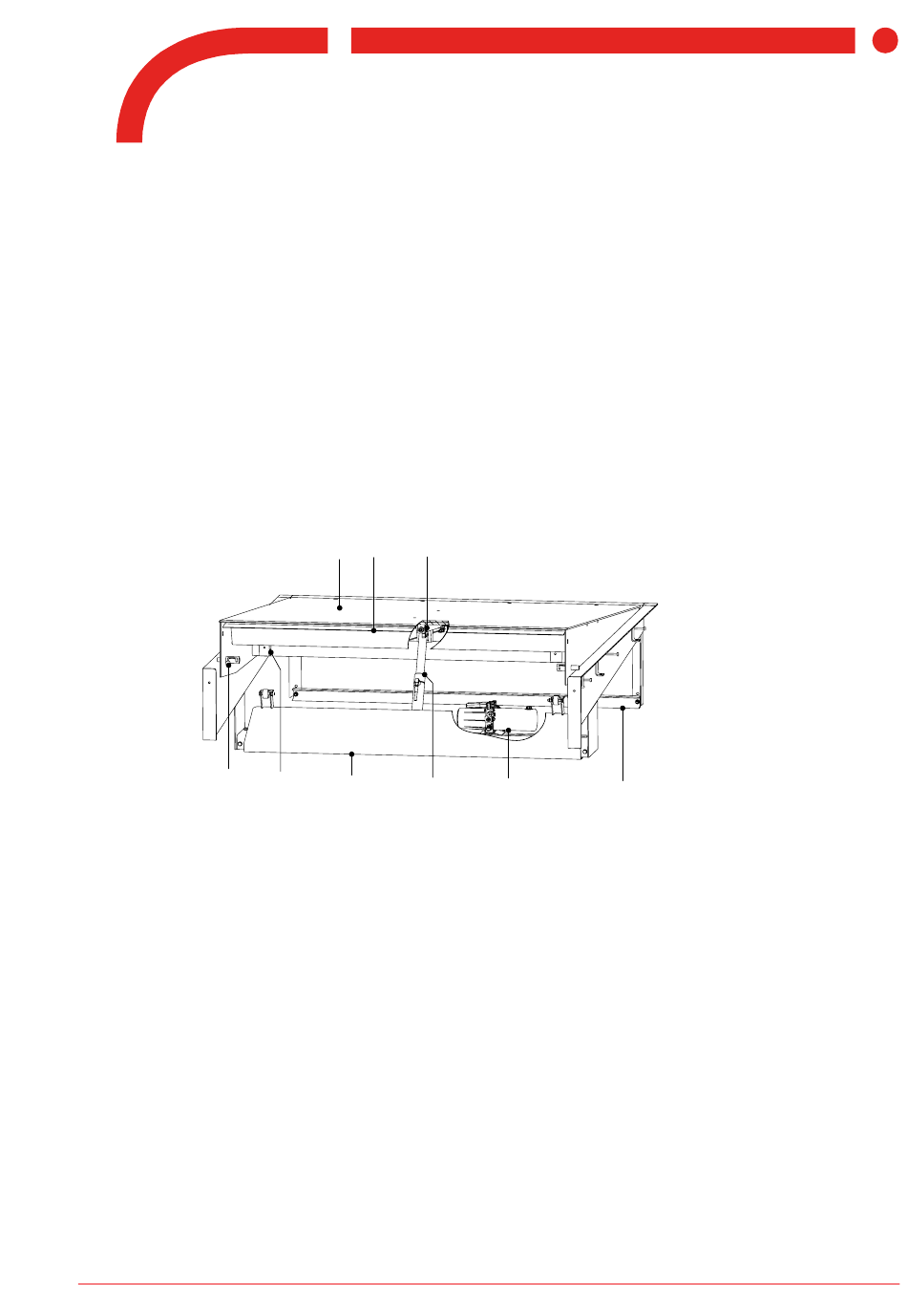

De Dock Leveller XP is een leveller met een frame van het 'hangende' type en
een telescopische lip. Het XP-type is ontworpen voor installatie in een open put.
Het dek wordt op zijn plaats gebracht met behulp van één hydraulische cilinder
aan de voorzijde. Het dek kan soepel naar beide zijden draaien om zichzelf aan
te passen aan ongelijkmatig beladen trucks, zie Zijdelingse kantelingstorsie
op pagina 15. Tijdens het laden of lossen past de leveller zichzelf aan de
veranderende vloerhoogte van de truck aan.
8
1. Dek
2. Lip
3. Subframe
4. Fronthoek
5. Hydraulische unit
6. Hoofdcilinder
7. Lipcilinder
8. Onderhoudssteun
9. Dwarsverkeersteun
4.1

Bedieningsonderdelen

Gebruik de bedieningskast om de Dock Leveller te bedienen. De functies van
de knoppen worden beschreven in Bedienen op pagina 30.
Bedieningshandleiding
1 2 7
9 4 6 5 3
