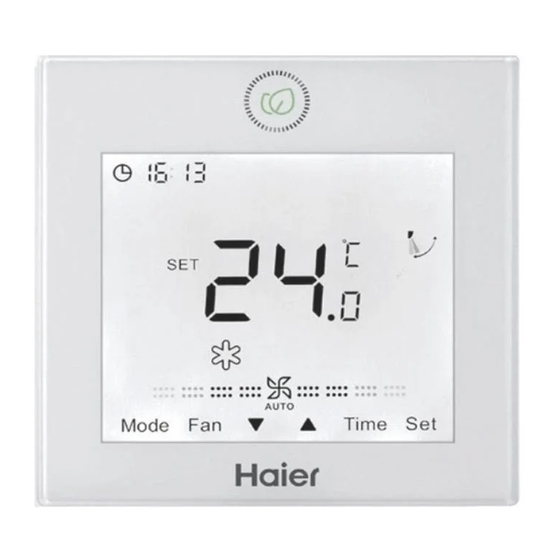

Haier YR-E17A Betriebs Und Installationsanleitung

Kabelgebundener controller
Vorschau anzeigen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Kabelgebundener Controller
Betriebs- und
Installationsanleitung
YR-E17A
INHALTSVERZEICHNIS
Teile und Funktionen .......................................................... 1
Operation ............................................................................ 6
Verkabelungsanleitung für die kabelgebundene Steuerung . 32
• Bitte lesen Sie diese Bedienungsanleitung, bevor Sie den
kabelgebundenen Controller verwenden.
• Bitte bewahren Sie dieses Handbuch sorgfältig und sicher auf.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Haier YR-E17A

Inhaltszusammenfassung für Haier YR-E17A

  • Seite 1 Kabelgebundener Controller Betriebs- und Installationsanleitung YR-E17A INHALTSVERZEICHNIS Teile und Funktionen ............1 Operation ................6 Verkabelungsanleitung für die kabelgebundene Steuerung . 32 • Bitte lesen Sie diese Bedienungsanleitung, bevor Sie den kabelgebundenen Controller verwenden. • Bitte bewahren Sie dieses Handbuch sorgfältig und sicher auf.

  • Seite 2: Teile Und Funktionen

    Teile und Funktionen Benutzeroberfläche...
  • Seite 3 Teile und Funktionen Schlüssel Ein/Aus-Taste. MODUS Modus-Taste: Drücken Sie diese Taste, um den Modusschalter auszuführen. Lüfter-Taste: Drücken Sie diese Taste, um die LÜFTER Lüftergeschwindigkeit anzupassen. Auf/Ab-Taste: Drücken Sie diese Taste, um die Temperatur in der Hauptschnittstelle und andere Parameterwerte in der anderen Schnittstelle anzupassen. Die Taste dient auch zur Funktionsumschaltung.
  • Seite 4 Teile und Funktionen Symbol Uhrzeitanzeige, Parameteranzeige Timer EIN/AUS RAUM/SET Temperaturanzeige RAUM/SET Feuchtigkeitsanzeige Fehlersymbol Vierseitige Luftleitblechanzeige (nur gültig für einen Teil der Modelle) Auf-/Abschwung Links-/Rechtsschwung (nur gültig für einen Teil der Modelle) Symbol setzen Automatikmodus Kühlmodus...
  • Seite 5 Teile und Funktionen Heizmodus Lüftermodus Trockenmodus Turbo: Dieses Symbol wird nur angezeigt, wenn die Turbofunktion eingestellt ist. Leise: Dieses Symbol wird nur angezeigt, wenn die leise Funktion eingestellt ist. Schlaf: Dieses Symbol wird angezeigt, wenn der Schlaf eingestellt ist, und die verbleibende Schlafzeit wird von angezeigt Gesundheit : Dieses Symbol wird nur angezeigt, wenn die Integritätsfunktion eingestellt ist.
  • Seite 6 Teile und Funktionen Sperren Zentral Bewegungserkennung (nur gültig für einen Teil der Modelle) Master: Dieses Symbol wird nur angezeigt, wenn der Controller als Master-Controller eingestellt ist. Sklave: Dieses Symbol wird nur angezeigt, wenn der Controller als Slave-Controller eingestellt ist. Bremslüftergeschwindigkeit Niedrige Lüftergeschwindigkeit Mittlere...

  • Seite 7: Grundlegende Funktionsbeschreibung

    Operation Grundlegende Funktionsbeschreibung Grundfunktion Funktionsweise Drücken Sie die Taste , um den EIN/AUS kabelgebundenen Controller ein- und auszuschalten. Drücken Sie im eingeschalteten Zustand Modussteuerung die Taste MODUS, um den Modus zu ändern. Drücken Sie im eingeschalteten Zustand Temperatur einstellen die Taste oder , um die Temperatur einzustellen.

  • Seite 8: Initialisierung

    Operation Initialisierung (1) Der kabelgebundene Controller zeigt nach dem Einschalten oder Zurücksetzen alle Symbole an und geht dann in den Initialisierungsprozess. Die Steuerung wird nacheinander wie folgt angezeigt: (die obere linke Ecke) → → (die untere rechte Ecke) → (die obere linke Ecke), die grüne LED (EIN/AUS-Taste) blinkt die ganze Zeit, bis die Initialisierung endet.
  • Seite 9 Operation Hinweis: Bei der Steuerung der Frischlufteinheit wird die Hauptschnittstelle des Controllers nicht angezeigt und die Tasten befinden sich im Normalzustand. Wenn Sie die Hintergrundbeleuchtungszeit anpassen müssen, drücken Sie bitte die Taste MENU, um die Tasten anzuzeigen. Drücken Sie dann 5 Sekunden lang TIME und die Tasten um die Hintergrundbeleuchtungszeit einzustellen.
  • Seite 10 Operation Timer (1) Die Timer-Funktion umfasst Timer ein, Timer aus und Timer ein/aus. (2) Drücken Sie die TIME-Taste, um die Timer-Einstellung einzugeben. Anschließend können Sie mit der TIME-Taste die Parameter umschalten. Die Zirkulation der Timer-Funktion ist wie folgt: (EIN und die Stundenposition blinken) → (EIN und die Minutenposition blinken) →...
  • Seite 11 Operation (3) Wenn die Stunden- oder Minutenposition blinkt, drücken Sie die Taste oder , um den Parameterwert anzupassen, und drücken Sie die Taste oder lange, um die Einstellung zu beschleunigen. Anschließend müssen Sie die Taste MENU drücken, um die Einstellung zu bestätigen. (4) Die Timer-Funktion wird abgebrochen, wenn Sie die TIME- Taste mehrmals drücken, bis das Timer-Symbol verschwindet.
  • Seite 12 Operation (Feuchtigkeitseinstellung) → (Auf-/Abschwung) → (Links-/Rechtsschwung) → (Turbofunktion) → (Innengerät leise) → (Außengerät leise) → (Schlaf) → (Gesundheit) → (HRV) → (Energie Sparen) → (Statischer Druck) → (Filterreinigung) → (Folgen) → (Ausweichen) → (Wahrnehmung) → 10 (10 °C Erwärmung) → (Gesundheitsluftstrom nach oben) →...
  • Seite 13 Operation Schwingen (1) Drücken Sie die Taste MENU, um die Funktionszirkulation aufzurufen, verwenden Sie die Taste oder , um zwischen verschiedenen Funktionen zu wechseln. Wechseln Sie zum Auf-/Abschwung oder zum Links-/Rechtsschwung und drücken Sie erneut die Taste MENU, um die Einstellung des Schwenkwinkels einzugeben (gilt nur für einen Teil der Modelle).
  • Seite 14 Operation Health Airflow Up/Down-Funktion (nur für einen Teil der Modelle gültig) (1) Drücken Sie die Taste MENU, um die Funktionszirkulation aufzurufen, verwenden Sie die Taste oder , um zwischen verschiedenen Funktionen zu wechseln. Wechseln Sie Funktion (Health Airflow Up) oder (Health Airflow Down) und drücken Sie die MENU-Taste erneut, um die Funktion einzustellen.

  • Seite 15: Wärmerückgewinnungslüftung

    Operation Schlafen (1) Drücken Sie die Taste MENU, um die Funktionszirkulation aufzurufen, verwenden Sie die Taste oder , um zwischen verschiedenen Funktionen zu wechseln. Wenn Sie auf Funktion umschalten, wird die Schlafzeit in der oberen linken Ecke angezeigt. Drücken Sie die TIME-Taste, um die Schlafzeiteinstellung aufzurufen.
  • Seite 16 Operation (2) Wenn die HRV-Funktion eingeschaltet ist und Sie sie ausschalten möchten, geben Sie bitte die Funktionszirkulation ein und wechseln Sie zum Symbol . Drücken Sie dann die Taste MENU. Die Funktion wird dann ausgeschaltet. Wechseln Sie zwischen Fahrenheit und Celsius (1) Wenn die aktuelle Temperatur in Celsius angezeigt wird, stellen Sie die Temperatur in jedem Modus auf 30 °C ein (wenn die Energiesparfunktion derzeit eingestellt ist, ist der...
  • Seite 17 Operation Energie sparen (1) Drücken Sie die Taste MENU, um die Funktionszirkulation aufzurufen, verwenden Sie die Taste oder , um zwischen verschiedenen Funktionen zu wechseln. Schalten Sie auf Funktion um und drücken Sie dann erneut die Taste MENU. Die Energiesparfunktion wird aktiviert. Wenn die Funktion aktiviert ist, wird das Symbol in der Hauptoberfläche angezeigt.

  • Seite 18: Filterreinigung

    Operation ② Stellen Sie im Heizmodus die Temperatur auf 16 °C ein und drücken Sie die LÜFTER-Taste 5 Sekunden lang, um den Energiesparparameter für die Einstellung des Heizmodus einzugeben. Der Parameter wird in der oberen linken Ecke angezeigt. Sie können die Parameter mit der Taste oder einstellen.
  • Seite 19 Operation (4) Wenn Sie im Zustand der 10 °C-Heizfunktion den Modus ändern oder den Temperatursollwert einstellen, verlassen Sie die 10 °C-Heizfunktion. Vierseitiger Luftabweiser (nur für Teile der Modelle gültig) (1) Bei 4-Wege-/Rundwegkassetten werden das Symbol und das Symbol in der Hauptoberfläche angezeigt.
  • Seite 20 Operation Bewegungserkennung (nur gültig für einen Teil der Modelle) (1) Die Bewegungserfassungsfunktion umfasst (Folgen): Die Schwenkrichtung folgt den Menschen. (Ausweichen): Schwenkrichtung Weicht Menschen aus. (Wahrnehmung): Wenn eine halbe Stunde lang niemand wahrgenommen wird (die Zeit hängt vom Innengerät oder der Einstellung des beweglichen Auges ab), ist das Innengerät ausgeschaltet.
  • Seite 21 Operation Moduseinstellung (nur gültig für einen Teil der Modelle) (1) Wenn der Controller ausgeschaltet ist und die Hintergrundbeleuchtung leuchtet, drücken Sie die MODUS- Taste 5 Sekunden lang, um die Benutzeroberfläche für die Moduseinstellung aufzurufen. Der Parameter wird in der oder oberen linken Ecke angezeigt und Sie können ihn mit zwischen den Tasten 00/01/02/03/04/06/07 umschalten.
  • Seite 22 Operation Störungsanzeige (1) Wenn eine Fehlfunktion vorliegt, wird auf der Hauptschnittstelle ein Symbol angezeigt. (2) Wenn die Hintergrundbeleuchtung eingeschaltet ist, drücken Sie die ZEIT-Taste 10 Sekunden lang, um die Benutzeroberfläche für die Störungsanzeige aufzurufen. Der Störungscode wird in der oberen linken Ecke angezeigt, und die linke Seite des Doppelpunkts ist die aktuelle Fehlfunktion, und die rechte Seite des Doppelpunkts ist die historische Fehlfunktion.
  • Seite 23 Operation Parameterabfrage (1) Halten Sie die MENU-Taste 5 Sekunden lang gedrückt (wenn es sich um das 4-Wege-/Rundweg-Kassettenmodell handelt, beträgt die Zeit 10 Sekunden), um die Parameterabfrageschnittstelle aufzurufen. Der Parameterwert wird in der oberen linken Ecke angezeigt, und im mittleren Bereich wird der Parametertyp angezeigt (mit der Taste oder zum Umschalten), und die Einheitennummer lautet wird in der unteren rechten Ecke angezeigt (verwenden Sie...

  • Seite 24: Kindersicherung

    Operation (2) Wenn die Kommunikationsadresse blinkt, können Sie sie mit der Taste oder ändern, und der Einstellbereich beträgt 0 ~ 3F. Nach der Einstellung müssen Sie die Taste MENU drücken, um die Änderungen zu bestätigen. Wenn die Kommunikationsadresse statisch angezeigt wird, kann sie nicht geändert werden.
  • Seite 25 Operation (2) Der Slave-Controller kann die statische Druckfunktion nicht einstellen. (3) Sie können diese Funktion auch über die Funktionszirkulation verwenden. Selbstreinigend Hinweis: Gilt nur für Geräte mit Selbstreinigungsfunktion. (1) Drücken Sie die Taste MENU, um die Funktionszirkulation aufzurufen, verwenden Sie die Taste oder , um zwischen verschiedenen Funktionen zu wechseln.

  • Seite 26: Außengerät Leise

    Operation Außengerät leise (1) Drücken Sie die Taste MENU, um die Funktionszirkulation aufzurufen, verwenden Sie die Taste oder , um zwischen verschiedenen Funktionen zu wechseln. Wenn auf die leise Funktion des Außengeräts umgeschaltet wird, wird im Temperaturbereich „AUSSEN“ angezeigt und das Symbol blinkt.
  • Seite 27 Operation Entfeuchtung bei niedriger Temperatur (1) Drücken Sie MENU und die Tasten 5 Sekunden lang, um die erweiterten Einstellungen aufzurufen. Die Einheitennummer wird in der unteren rechten Ecke angezeigt. Der Parameter wird in der oberen linken Ecke angezeigt. Der mittlere Bereich zeigt den Funktionscode an. Drücken Sie die Taste oder , um zu A38 zu wechseln, und drücken...

  • Seite 28: Lichtstreifenfunktion (Nur Für Einen Teil Der Modelle Gültig)

    Operation Lichtstreifenfunktion (nur für einen Teil der Modelle gültig) (1) Halten Sie die LÜFTER-Taste 3 Sekunden lang gedrückt, um den Lichtstreifen einzuschalten. Im mittleren Bereich wird kurz „PP“ angezeigt, um anzuzeigen, dass die Funktion eingestellt ist. (2) Wenn die Funktion eingeschaltet ist, drücken Sie die LÜFTER-Taste 3 Sekunden lang, um den Lichtstreifen auszuschalten.
  • Seite 29 Operation Temperaturkompensation (1) Diese Funktion dient zum Ausgleich der Umgebungstemperatur. Drücken Sie im ausgeschalteten Zustand und bei leuchtender Hintergrundbeleuchtung die LÜFTER-Taste 5 Sekunden lang, um die Temperaturkompen sationsschnittstelle aufzurufen. Sie können die Parameter mit der Taste oder einstellen. Nach der Einstellung müssen Sie die Taste MENU drücken, um die Änderung zu bestätigen.
  • Seite 30 Operation (3) Alle Tasten außer der EIN/AUS-Taste im erzwungenen Kühl-/Heizmodus sind ungültig. (4) Wenn die forcierte Kühlung/Heizung eingestellt ist, drücken Sie die EIN/AUS-Taste, um diese Funktion zu verlassen. Unterschied zwischen der Funktion des Master- Kabelcontrollers und des Slave-Kabelcontrollers Master- Verkabelte Neben-Steuerung Vergleichselement Kabelsteuerung (Slave)

  • Seite 31: Dip-Schalter

    Operation DIP-Schalter DIP- EIN/ Schalter AUS- Funktion Standardeinstellung Station Verkabelte Neben-Steuerung (Slave) Master-Kabelsteuerung Umgebungstemperatur anzeigen Umgebungstemperatur nicht anzeigen Sammeln Sie die Umgebungstemperatur von der Leiterplatte des Innengeräts Sammeln Sie die Umgebungstemperatur vom kabelgebundenen Controller Nichtflüchtiger Speicher ungültig Nichtflüchtiger Speicher gültig Altes Protokoll Selbstanpassung Reserviert...
  • Seite 32 Operation DIP- EIN/ Schalter AUS- Funktion Standardeinstellung Station Reserviert Reserviert Umgebungsfeuchtigkeit nicht anzeigen Umgebungsfeuchtigkeit anzeigen Reserviert Reserviert Reserviert Reserviert...
  • Seite 33 Verkabelungsanleitung für die kabelgebundene Steuerung Kabelverbindungen des Kabelcontrollers Innen 1 Innen 2 Indoor N. Innen 15 Innen 16 (Master-Einheit) Kabelsteuerung Kabelsteuerung Kabelsteuerung Kabelsteuerung Kabelsteuerung Steuerkabel der Kabelsteuerung, polar. Kabelsteuerung Innen 1 Innen 1 Kabelsteuerung Kabelsteuerung Polardraht Polardraht Polardraht Kabelsteuerung Kabelsteuerung Kabelsteuerung Innen 1 Innen 2...
  • Seite 34 Verkabelungsanleitung für die kabelgebundene Steuerung Es gibt vier Methoden, um eine kabelgebundene Steuerung an die Innengeräte anzuschließen: 1. Gruppensteuerung wie in Abbildung A und D dargestellt: Ein kabelgebundener Controller kann bis zu 16 Innengeräte steuern. Es müssen 3 Polarkabel verwendet werden, um die Kabelsteuerung und die Master-Einheit (die Inneneinheit, die direkt mit der Kabelsteuerung verbunden ist) zu verbinden.
  • Seite 35 Verkabelungsanleitung für die kabelgebundene Steuerung Kommunikationsverkabelung Länge der Kommunikationsverkabelung Abmessungen der (m / ft) Verkabelung Abgeschirmter Draht mit 0,3 < 100m/328ft x 3 Adern (22 AWG, 3 Drähte) Abgeschirmter Draht mit 0,5 ≥100m/328ft und x 3 Adern (20 AWG, 3 Drähte) Abgeschirmter Draht mit ≥200m/656ft und <300m/984ft...

  • Seite 36: Controller-Installation

    Verkabelungsanleitung für die kabelgebundene Steuerung Controller-Installation 1. Führen Sie zuerst das Kommunikationskabel durch das Loch in der hinteren Abdeckung. Drücken Sie diese Taste, um die hintere Abdeckung des kabelgebundenen Controllers zu öffnen. 2. Befestigen Sie die hintere Abdeckung am Halter. Schließen Sie danach das Kommunikationskabel an den CON1-Port des kabelgebundenen Controllers an.
  • Seite 37 Verkabelungsanleitung für die kabelgebundene Steuerung CON1...
  • Seite 40 Qingdao Haier Air Conditioner Electric Co.,Ltd. Haier Industrial Park,Qianwangang Road,Eco-Tech Development Zone,Qingdao 266555,Shandong,P.R.C.
