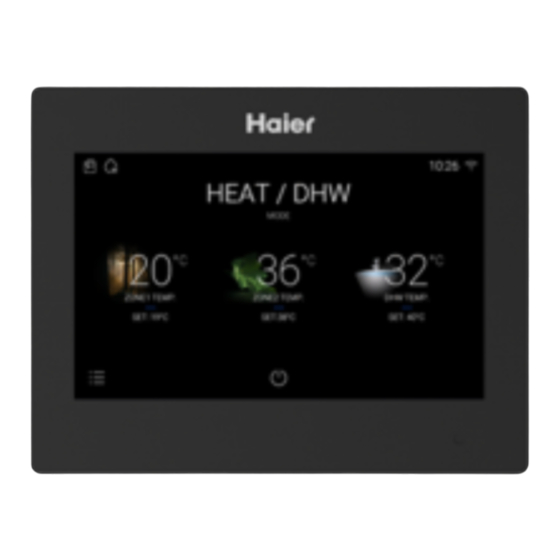

HW-WA101DBT
Split Controller Operation & Installation Manual
Manuale di istruzione per l'uso e l'installazione del controller a split
Manuel d'Opération et d'Installation de Contrôlleur Split
Split Controller Betriebs- und Installationshandbuch
Manual de instalación e operación del mando por cable
Manual de operação e instalação do controlador split
Split regelaar gebruiksaanwijzing en installatie handleiding
Instrukcja obsługi oraz montażu sterownika Split
Bölme Kontrolörünü Çalıştırma ve Kurulum Kılavuzu
Megosztott Vezérlő Kezelési & Telepítési Kézikönyv
• Please read this operation manual before using the wired controller.
• Please keep this manual carefully and safely.
English
Italiano
Français
Deutsch
Español
Português
Nederlands
Język polski
TÜRKÇE
Magyar
Werbung
Verwandte Anleitungen für Haier HW-WA101DBT
Inhaltszusammenfassung für Haier HW-WA101DBT
- Seite 1 HW-WA101DBT Split Controller Operation & Installation Manual English Manuale di istruzione per l'uso e l'installazione del controller a split Italiano Manuel d'Opération et d'Installation de Contrôlleur Split Français Split Controller Betriebs- und Installationshandbuch Deutsch Manual de instalación e operación del mando por cable Español...
- Seite 3 Split Controller Operation & Installation Manual HW-WA101DBT CONTENT Part information for controller ....................1 Controller Installation .......................3 • Please read this operation manual before using the wired controller. • Please keep this manual carefully and safely.
- Seite 4 Part information for controller Restart button ① : Hold Restart button for 10s to restart controller. Check whether the controller software is normal. Display / Touch area Restart button ② : Press to restart controller. Check whether the controller chip is normal. Hanger hole Hanger hole ALARM2...
- Seite 5 Part information for controller Power supply (12V, GND): 12V DC, please pay attention to "+, -" of power supply. Fire alarm linkage contact (ALARM1, ALARM2): Short circuit the ALARM1 and ALARM2 (Reserved port). Third party interface (B1, A1): A1 — 485+, B1—485-(Reserved port). Communication port (B2, A2): lt is used for connecting converter, please pay attention to “+,-”, A2—485+, B2—485-.
- Seite 6 Controller Installation The unit can be connected to the sub controller. Only one main controller is allowed in the whole split system, and the rest controllers are sub. lf the controller is set as a sub controller, the controller can only view the unit parameters and cannot change the unit operation status. lnstallation condition Don’t install near devices that produce electrical interference such as AC motor, radio transmitters like network routers and consumer electronics.
- Seite 7 Controller Installation The black terminal of the controller communication line is connected with the black harness terminal at the lower outgoing line port of the unit. The other end of the controller communication line is pressed on the wiri ng base of the controller, and the corresponding relationship is red~+12V, black~GND, green~A2 and white~B2.
- Seite 8 Controller Installation Controller Dimension Set controller as sub ① Tap on menu icon in main interface→SETTING→GENERAL ② Setting "Main/Sub Set" function. ③ MAIN: This controller is main, and you can use this controller to set and view unit parameters. SUB: This controller is sub, and you can only use this controller to view the unit parameters, not to control the unit operation status.
- Seite 9 Controller Installation HU* WAMNA Main Controller Controller...
- Seite 10 Controller Installation lnstallation settings ① Tap on menu icon in main interface → SETTING → INSTALLATION ② Enter the correct password (841226), go into the installation interface. Please refer to the installation manual of the indoor unit for specific operation methods. Please refer to the installation manual of the indoor unit for specific operation methods.
- Seite 11 Split Controller Betriebs- und Installationshandbuch HW-WA101DBT INHALTSVERZEICHNIS Teilinformationen des Controllers ....................1 Controller-Installation.......................3 • Bitte lesen Sie diese Bedienungsanleitung, bevor Sie den verdrahteten Controller benutzen. • Bitte bewahren Sie diese Anleitung sorgfältig und sicher auf.
- Seite 12 Teilinformationen des Controllers Neustart-Taste ① : Halten Sie die Neustarttaste 10 Sekunden lang gedrückt, um das Steuergerät neu zu starten. Überprüfen Sie, ob die Software des Steuergeräts normal ist. Anzeige/Berühren Neustart-Taste ② : Drücken Sie die Neustarttaste und prüfen Sie, ob der Chip des Steuergeräts in Ordnung ist. Aufhängeloch Aufhängeloch ALARM2...
- Seite 13 Teilinformationen des Controllers Spannungsversorgung (12V, GND). 12V DC, bitte beachten Sie die "+, -" des Netzteils. Feueralarm-Verbindungskontakt (ALARM1,ALARM2). ALARM1 und ALARM2 (reservierter Anschluss) sind kurzgeschlossen. Schnittstelle für Drittanbieter (B1,A1): A1- 485+,B1- 485-(reservierter Anschluss). Kommunikationsanschluss (B2,A2). Für den Anschluss von Konvertern beachten Sie bitte "+,-", A2 - 485+, B2 - 485-.
- Seite 14 Controller-Installation Das Gerät kann an einen Sub-Regler angeschlossen werden. Für das gesamte Split-System ist nur ein Master-Regler zulässig, die übrigen Regler sind Sub-Regler. Wenn der Regler als Unterregler eingestellt ist, kann der Regler nur die Geräteparameter anzeigen und den Betriebsstatus des Geräts nicht ändern. Installationsbedingungen Installieren Sie das Gerät nicht in der Nähe von Geräten, die elektrische Störungen erzeugen, wie z.
- Seite 15 Controller-Installation Die schwarze Klemme der Kommunikationsleitung des Steuergeräts wird an die schwarze Kabelbaumklemme des unteren Ausgangs des Geräts angeschlossen, und das andere Ende der Kommunikationsleitung des Steuergeräts wird auf die Klemmenleiste des Steuergeräts gedrückt, entsprechend rot ~ +12V, schwarz ~ GND, grün ~ A2, weiß ~ B2. Die Kommunikationsleitung des Reglers wird an die Anschlussklemme der IDU angeschlossen：...
- Seite 16 Controller-Installation Größe des Reglers： Einstellen des Reglers als Subroutine ① Klicken Sie auf das Menüsymbol auf der Hauptschnittstelle →SETTING→GENERAL ② Stellen Sie die Funktion "Main/Sub Set" ein. ③ MAIN: Dieser Regler ist der Hauptregler, mit dem Sie die Geräteparameter einstellen und anzeigen können.
- Seite 17 Controller-Installation HU* WAMNA Drahtlos_V Drahtlos_M Controller auswählen Main Steuergerät Steuergerät...
- Seite 18 Controller-Installation Installationseinstellungen ① Tippen Sie auf Menüsymbol in der Hauptoberfläche → SETTING → INSTALLATION ② Geben Sie das richtige Passwort (841226) ein, um die Installationsoberfläche aufzurufen. Bitte lesen Sie in der Installationsanleitung des Innengeräts nach, wie Sie vorgehen müssen. Bitte lesen Sie das Installationshandbuch des Innengeräts, um die spezifische Betriebsmethode zu erfahren.
