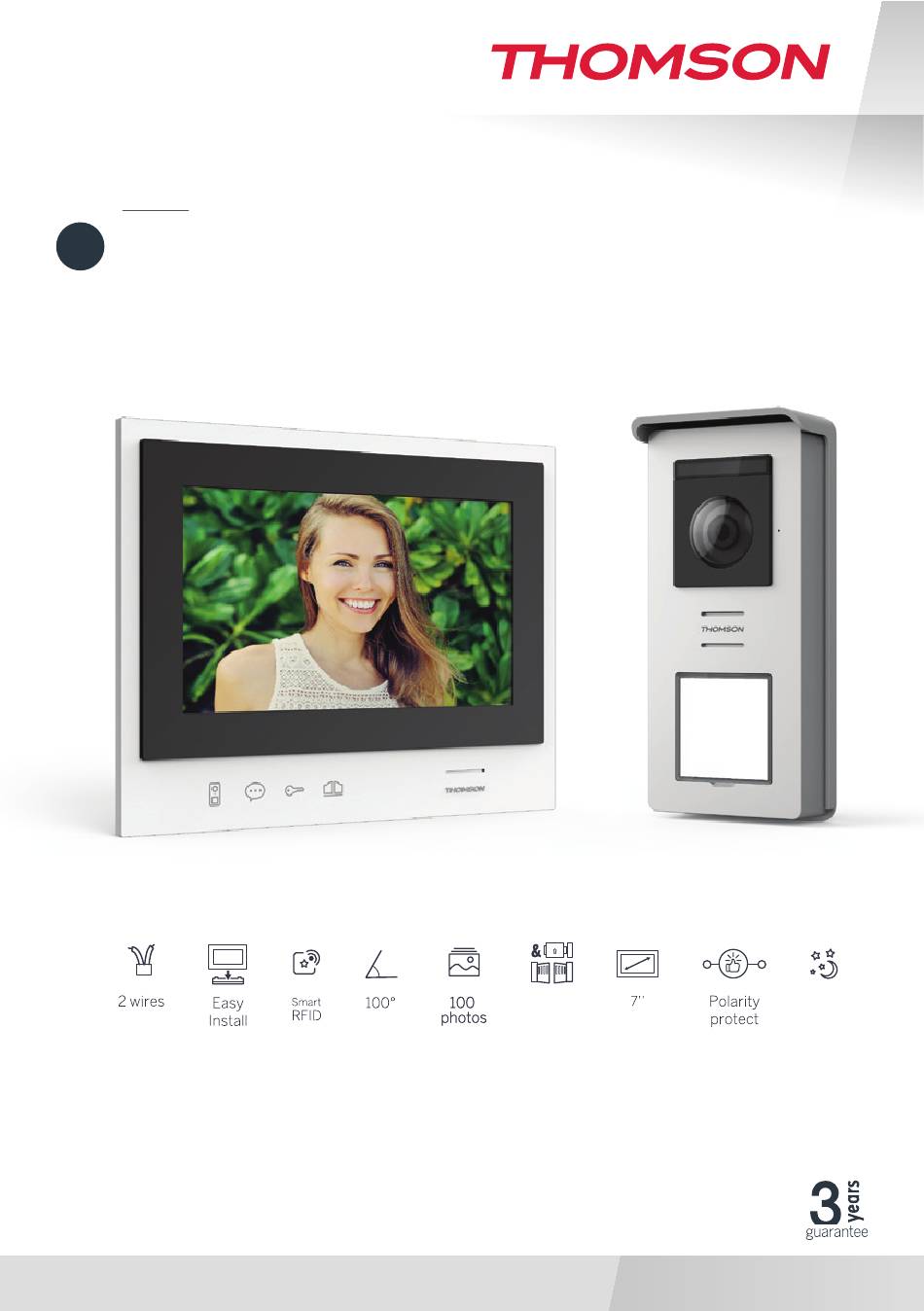

- Seite 1 512263 Farbvideo-Gegensprechanlage Smart Bracket II www.mythomson.com...
- Seite 2 FARBVIDEO-GEGENSPRECHANLAGE Abbildung 1 100m max Verbindung der Türsprechanlage und des Monitors Länge des Kabels Zu verwendender Kabeldurchmesser 5 bis 50m 0,75mm 50 bis 100m 1.5mm Verbindung des Trockenkontakts (Torantrieb oder elektrischer Türöffner) mit der Türsprechanlage Länge des Kabels Zu verwendender Kabeldurchmesser 0 bis 25m 0,75mm...
- Seite 3 FARBVIDEO-GEGENSPRECHANLAGE Abbildung 2 100m max www.mythomson.com Moniteur supplémentaire (512264)
-
Seite 4: Inhaltsverzeichnis
FARBVIDEO-GEGENSPRECHANLAGE INHALT A - SICHERHEITSANWEISUNGEN 1 - VORSICHTSMASSNAHMEN 2 - INSTANDHALTUNG UND REINIGUNG 3 - RECYCLING 07 B - PRODUKTBESCHREIBUNG 1 - INHALT DES SETS 2 - ALLGEMEINES 3 - MONITOR 4 - TÜRSPRECHANLAGE 5 - WANDHALTERUNG 6 - NETZADAPTER C - MONTAGE 1 - VERKABELUNG 1.1 - Anschluss der Videosprechanlage (Monitor, Türsprechanlage und Kamera) 10... - Seite 5 D - VERWENDUNG 1 - VERWENDUNG DES VIDEO-PFÖRTNERS UND EINSTELLUNGEN E - FAQ F - TECHNISCHE UND GESETZLICHE INFORMATIONEN 1 - ALLGEMEINE EIGENSCHAFTEN 2 - GARANTIE 3 - HILFE UND SUPPORT 4 - GERÄTEUMTAUSCH/ KUNDENDIENST 5 - EG-KONFORMITÄTSERKLÄRUNG...
-
Seite 7: A - Sicherheitsanweisungen
FARBVIDEO-GEGENSPRECHANLAGE A - SICHERHEITSANWEISUNGEN 1 - EINLEITUNG • Verlieren Sie die Administrator-Karte (rot) nicht! Dies würde eine Sperrung Ihres Geräts und ein Erlöschen der Garantie bewirken. Diese Video-Gegensprechanlage kombiniert zwei Module: einen Empfänger-Monitor und Bewahren Sie diese Karte an einem sicheren Ort auf. -
Seite 8: B - Produktbeschreibung
FARBVIDEO-GEGENSPRECHANLAGE B - PRODUKTBESCHREIBUNG 1 - INHALT DES SETS Monitor 7" Steckernetzteil "Smart" Wandhalterung 5 RFID-Badges: 2 Benutzer (grau), 1 Admin. Türsprechanlage und Regenschutz (gelb), 1 Badge- (rot), 1 Badge+(blau) ALLGEMEINES Diese Video-Gegensprechanlage besteht aus einer Innensprechstelle mit Touchscreen-Tasten und einer Außenstation mit Gegensprechanlage und Kamera, die es erlaubt, den Besucher, der geklingelt hat, zu sehen und mit ihm zu sprechen. -
Seite 9: Türsprechanlage
FARBVIDEO-GEGENSPRECHANLAGE B - PRODUKTBESCHREIBUNG Kontrollleuchte für Verbindung des Kontrollleuchte für Verbindung der Türsprechanlage zusätzlichen Monitors Rot = Verbindungsfehler Rot = Türsprechanlage nicht angeschlossen (nicht angeschlossene oder abgetrennte Blau = Verbindung OK oder fehlender Monitor Drähte)* Kontrollleuchte für Verbindung mit Blau = Verbindung OK Stromversorgung * Das ist völlig normal, wenn der Monitor Rot = Verbindungsfehler... -
Seite 10: C - Montage
FARBVIDEO-GEGENSPRECHANLAGE C - MONTAGE Kontakt (stromlos) aus, der an den Öffnungsknopf Wichtige Empfehlungen und Hinweise: des Torantriebs anzuschließen ist. • Um das Beste aus Ihrer Türsprechanlage herauszuholen, empfehlen wir Ihnen, sie vor der • Diese direkt an den auf der Beschreibung der Türsprechanlage gekennzeichneten Klemmen endgültigen Installation zu parametrieren (Lautstärke (Kapitel 4 - Türsprechanlage) auf der Rückseite... -
Seite 11: Eine Oder Mehrere Administrator-Karten Hinzufügen
FARBVIDEO-GEGENSPRECHANLAGE C - MONTAGE parametrieren: 1. Administrator-Karte (gelb) vorhalten, 4 kurze 1. Drücken Sie 5 Sek. auf den Reset-Knopf Tonsignale bestätigen den Eingang in den auf der Rückseite der Türsprechanlage, die Administratormodus. Türsprechanlage wird 6 kurze Tonsignale 2. 1 bereits hinzugefügte Nutzer-Karte (grau) ausgeben. -
Seite 12: Diagnose Und Montage
FARBVIDEO-GEGENSPRECHANLAGE C - MONTAGE Kontrollleuchte für Verbindung des zusätzlichen Monitors Rot = Verbindungsfehler Blau = Verbindung OK oder fehlender Monitor Kontrollleuchte für Verbindung mit Stromversorgung Rot = Verbindungsfehler Blau = Stromversorgung korrekt angeschlossen Kontrollleuchte für Verbindung der Türsprechanlage : Rot = vertauschte Polarität Blau = Verkabelung OK Kontrollleuchte für Verbindung der Türsprechanlage... -
Seite 13: Installation Der Haupt- Oder Zusatztürsprechanlage
FARBVIDEO-GEGENSPRECHANLAGE C - MONTAGE INSTALLATION HAUPT- ODER ZUSATZTÜRSPRECHANLAGE Achtung: Das Gerät darf vor Ende der Verkabelung nicht an die Stromversorgung angeschlossen werden. • Die beiden Moniteurkabel verbinden und ggf. den elektrischen Türöffner und den Torantrieb anschließen (siehe Abschnitt 1. Verkabelung). •Den guten Betrieb prüfen (Videoanruf...) •... -
Seite 14: D - Verwendung
D - VERWENDUNG 1. VERWENDUNG DES VIDEO-PFÖRTNERS UND • Hauptmenü EINSTELLUNGEN - Der Thomson Smart Bracket II wird über Touchscreen-Tasten gesteuert. - Die Funktion der Tasten ist je nach Menü, in dem Sie sich befinden, unterschiedlich. Die Symbole unten links am Bildschirm helfen ihnen, ihre Verwendung zu verstehen. -
Seite 15: Verwendung Der Rfid-Badges
FARBVIDEO-GEGENSPRECHANLAGE D - VERWENDUNG • Bildschirm für die Einstellung von Datum und Uhrzeit • Bildschirm für die Verwaltung der Parameter Werkseinstellungen www.mythomson.com Aktivierungsdauer des Trockenkontakts für die Motorisierung Status des Monitors (Grundeinstellung "Master"), nur der zusätzliche Monitor muss als "Slave" eingestellt werden Alle Fotos löschen Zusätzliche Einstellung von Kontrast, Helligkeit... -
Seite 16: E - Faq
FARBVIDEO-GEGENSPRECHANLAGE F - FAQ Wenn Ihr Problem nicht unten aufgeführt ist, kontaktieren Sie bitte unseren technischen Kundendienst. Problem Mögliche Ursache Lösungen Die intelligente Halterung Das ist völlig normal. Die von der intelligenten zeigt einen Fehler an (rote Halterung gelieferte Diagnose ist Kontrollleuchte), wenn der nur gültig, wenn der Bildschirm Bildschirm eingeschaltet... - Seite 17 FARBVIDEO-GEGENSPRECHANLAGE F - FAQ Der Querschnitt der Kontrollieren Sie den verwendeten Leiter ist nicht Kabelquerschnitt mit geeignet. Hilfe der vorliegenden Bedienungsanleitung. Die Torantrieb- Funktionstaste betätigt nie Die Türsprechanlage und der Kontrollieren Sie die Anschlüsse den Torantrieb. Torantrieb sind nicht korrekt und den zu verwendenden verbunden.
-
Seite 18: F - Technische Und Gesetzliche Informationen
FARBVIDEO-GEGENSPRECHANLAGE G - TECHNISCHE UND GESETZLICHE INFORMATIONEN 1 - ALLGEMEINE MERKMALE Monitor und intelligente Halterung Anzahl 6 verschiedene Klingeltöne (85dB) Klingeltöne Größe Diagonale 7 Zoll (17,78 cm), 16/9 Bildschirm Auflösung 800 x 480 100 Fotos Bildspeicherkapazität 15V/1A Netzspannung 400mA Stromverbrauch -10°C bis 50°C, max. -
Seite 19: Garantie
FARBVIDEO-GEGENSPRECHANLAGE G - TECHNISCHE UND GESETZLICHE INFORMATIONEN 2 - GARANTIE 4 - GERÄTEUMTAUSCH - KUNDENDIENST • Für dieses Gerät gilt ab Kaufdatum eine Trotz aller Sorgfalt, die wir bei der Konzeption 3-jährige Garantie auf Teile und Reparatur. und Herstellung Ihres Geräts aufgewendet haben, Der Kaufnachweis muss während der kann es erforderlich sein, dass Sie Ihr Gerät gesamten... - Seite 20 ist eine Marke von TECHNICOLOR S.A., verwendet in Lizenz von: SmartHome France 19 avenue Marcel Dassault - 37200 Tours - Frankreich...
