Inhaltszusammenfassung für Antec One

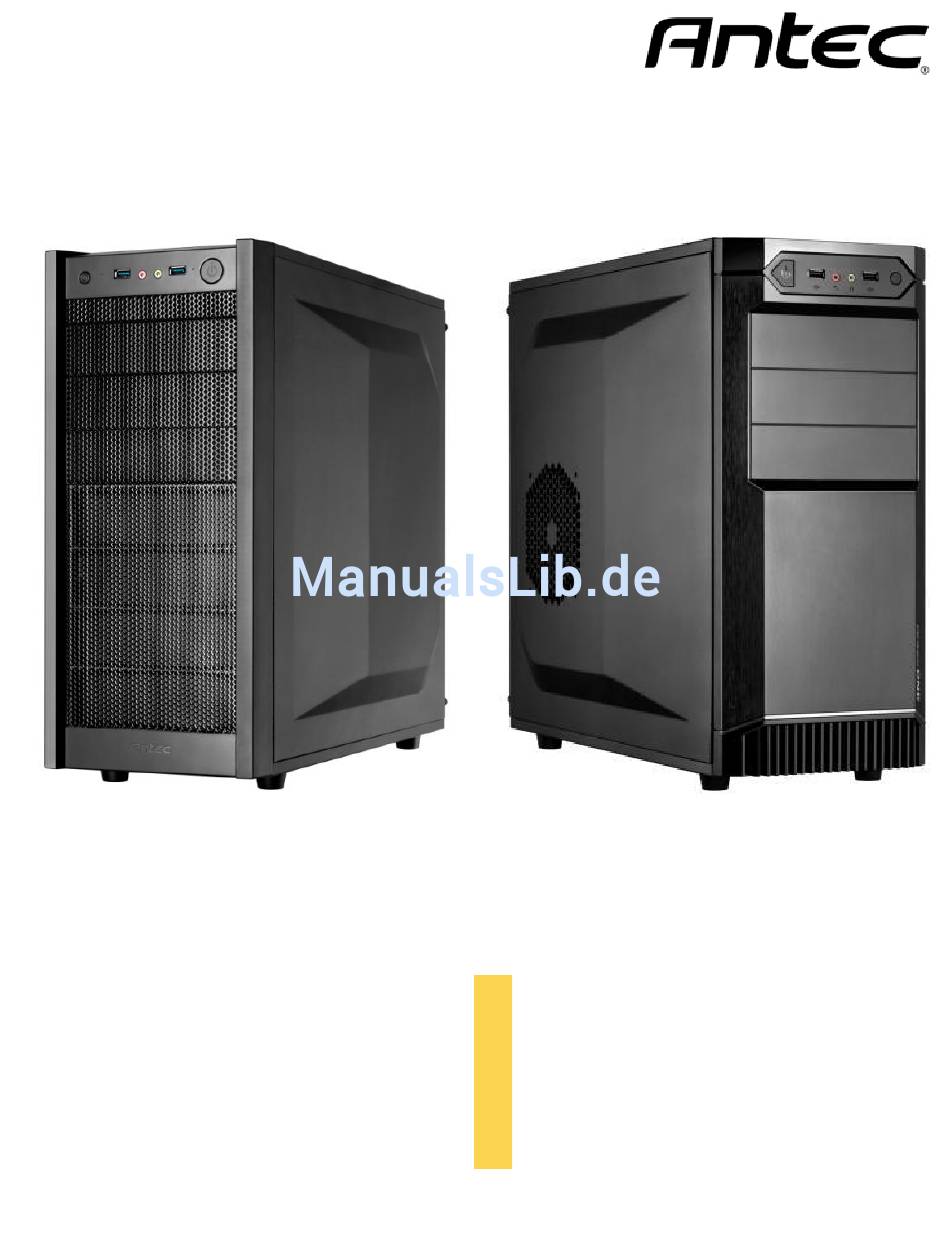

- Seite 1 Gebrauchs One / One S / Anweisung One S3...

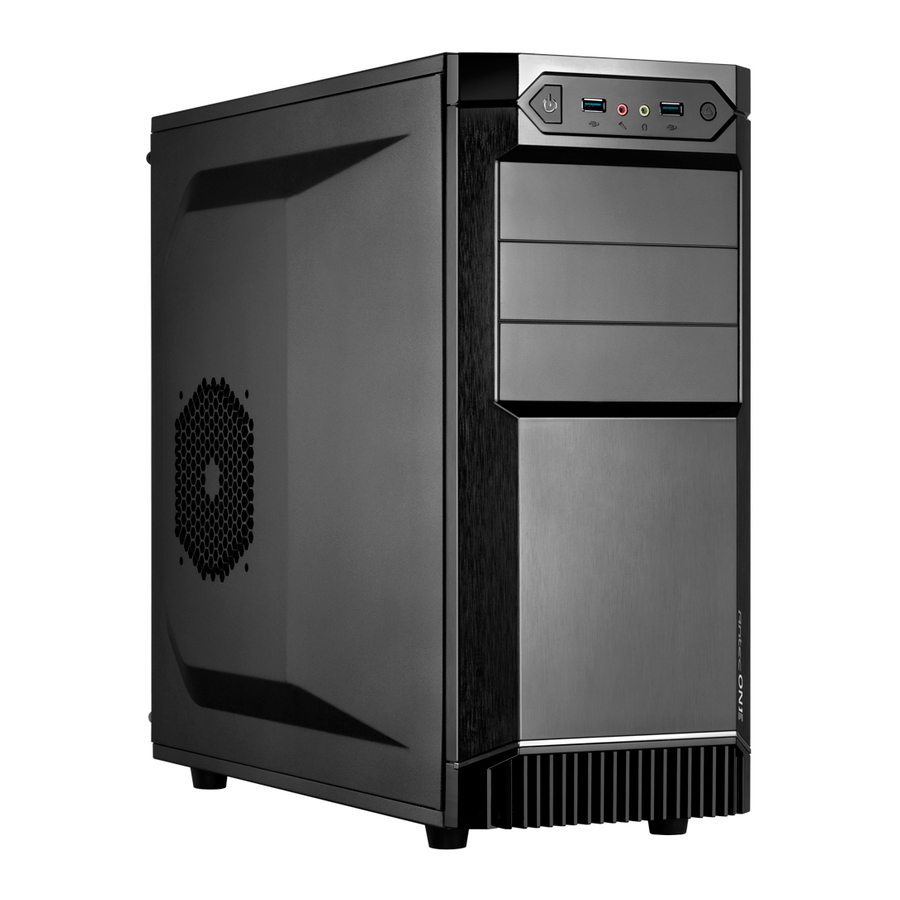

- Seite 2 Congratulations on your purchase of your Antec One / One S / One S3! Das Antec One / One S / One S3 Gehäuse bietet für jeden etwas, egal ob Sie Systemintegrator sind oder Sie sich Ihren eigenen Computer selbst zusammenbauen möchten. Das One / One S / One S3 verfügt über alle wichtigen Funktionen und das zu einem sehr attraktiven Preis.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sektion 1: Einleitung Lernen Sie Ihr neues Gehäuse kennen............... 5 Technische Daten ....................6 Schrauben im Lieferumfang ................7 Sektion 2: Installation der Komponenten Vorbereitung ...................... 9 Entfernen der Seitenteile und der Frontblende ………………………………………… ... 9 Motherboard Installation................... 10 Installation von KÜHLER H O Flüssigkeitskühlungen ......... -
Seite 4: Einleitung
Sektion 1 Einleitung One / One S / One S3 Gebrauchsanweisung... -
Seite 5: Lernen Sie Ihr Neues Gehäuse Kennen
Lernen Sie Ihr neues Gehäuse kennen One S / One S3 1. 3 x 5,25” Laufwerksschächte 2. 5 x 3,5” Laufwerksschächte 3. 2 x 2.5” Laufwerksschächte 4. 1 x 120 mm Lüfter zur Entlüftung (Standard) 5. 1 x 120 mm Lüfter an der Rückseite zur Entlüftung (Standard) 6. -
Seite 6: Technische Daten
17,2” (H) x 8,2” (B) x 19,2” (T) 438 mm (H) x 208 mm (B) x 488 mm (T) Gewicht One: 10,8 lbs / 4,9 kg One S / One S3: 10,4 lbs / 4,7 kg Kühlsystem One: - 1 x 120 mm Lüfter oben (Entlüftung) - 1 x 120 mm Lüfter hinten (Entlüftung) -
Seite 8: Installation Der Komponenten
Sektion 2 Installation der Komponenten One / One S / One S3 Gebrauchsanweisung... -
Seite 9: Vorbereitung
Vorbereitung Um Ihnen die Montage Ihres Computers so problemlos wie nur möglich zu gestalten und damit Sie lange viel Freude mit Ihrem Gehäuse haben, beachten Sie bitte folgende wichtige Punkte: Während Sie in Ihrem Gehäuse arbeiten, legen Sie es auf eine flache und stabile Oberfläche. Achten Sie darauf, dass Ihr Arbeitsbereich sauber, gut beleuchtet und staubfrei ist. -
Seite 10: Motherboard Installation
Motherboard Installation Vorbereitung: Überprüfen Sie anhand der Gebrauchsanweisung Ihres CPU-Kühlers, ob vor Installation des Motherboards weitere Schritte für die Montage des Kühlers durchgeführt werden müssen. Stellen Sie sicher, dass Sie die richtige ATX-Blende für Ihr Motherboard vorliegen haben. Falls die Blende vom Gehäuse nicht passt, kontaktieren Sie bitte den Hersteller Ihres Motherboards um die richtige Blende zu erhalten (sofern diese Ihrem Motherboard nicht bereits beilag). -
Seite 11: Installation Von Kühler H O Flüssigkeitskühlungen
AMD® AM2 / AM3 / AM2+ / AM3+ / FM1 *Der Lieferumfang Ihres Produkts enthält möglicherweise keine Halterung für den LGA 2011 Sockel für Intel Prozessoren. Um diesen zu erhalten, kontaktieren Sie bitte den Antec Kundenservice (Kontaktoption finden Sie am Ende dieser Gebrauchsanweisung) **Installieren Sie den Radiator mit den Schläuchen nach unten zeigend. -
Seite 12: Installation Externer 5,25" Laufwerke
Installation externer 5,25” Laufwerke One / One S / One S3 kann bis zu drei 5,25” Laufwerke aufnehmen. 1. Entfernen Sie die Seitenteile und die Frontblende wie in Sektion 2.2 beschrieben. 2. Entfernen Sie die Laufwerksblende von innen, indem Sie die Widerhaken zur Seite drücken und dann die Blende vorsichtig herausheben. -
Seite 13: Installation Interner 2,5" Ssd/Hdd Laufwerke
Installation interner 2,5” SSD/HDD Laufwerke Es gibt zwei Plätze zur 2,5” Laufwerksmontage im One / One S / One S3: Einmal im Boden des Gehäuses und einmal in der Mitte der Laufwerkshalterung. Installation im Gehäuseboden: 1. Entfernen Sie die Seitenteile (siehe 2.2). -
Seite 14: Installation Interner 3,5" Hdd Laufwerke
Installation interner 3,5” HDD Laufwerke The One / One S / One S3 verfügt über 5 Paare Laufwerksschienen. Jedes 3,5” Laufwerk benötigt 1 Paar Schienen. 1. Richten Sie die Pins der Schienen an den Seiten Ihres Dies ist einer der Pins, 3,5”... - Seite 15 Sektion 3 Frontseitige Anschlüsse One / One S / One S3 Gebrauchsanweisung...
-
Seite 16: Sektion 3: Frontseitige Anschlüsse 3.1 Usb 3.0
USB Ports One / One S3: Verbinden Sie das interne USB 3.0 Kabel mit einem USB 3.0 Pin-Anschluss auf Ihrem Motherboard. Die Führungsnase erlaubt nur eine Richtung zum Anschluss des Steckers. One S: Verbinden Sie das interne USB 2.0 Kabel mit einem USB 2.0 Pin- Richten Sie den Stecker korrekt Anschluss auf Ihrem Motherboard. -
Seite 17: Power-Knopf / Reset-Knopf / Hdd Funktions-Led
Power-Knopf / Reset-Knopf / HDD Funktions-LED Die Front des Gehäuses verfügt über LEDs zur Betriebsanzeige des Computers und der Festplattenfunktion. Außerdem müssen der Power- und Reset-Knopf mit dem Motherboard verbunden werden. Überprüfen Sie anhand der Gebrauchsanweisung Ihres Motherboards, wo diese Stecker angeschlossen werden müssen. -
Seite 18: Neuverdrahtung Von Motherboard Anschlüssen
Neuverdrahtung von Motherboard Anschlüssen Es kann vorkommen, dass Sie Steckerbelegungen ändern müssen. Dies kann bei USB Steckern, Audio Steckern oder zum Beispiel Power Knopf Steckern der Fall sein. Bevor Sie Steckerbelegungen ändern, fertigen Sie eine Zeichnung der korrekten Belegung an. Sollten Sie bei der Arbeit gestört werden und Sie haben keine Notizen der Belegung angefertigt, werden Sie Probleme haben die Kabel wieder richtig zuzuweisen. - Seite 19 Sektion 4 Kühlsystem One / One S / One S3 Gebrauchsanweisung...
-
Seite 20: Vorinstallierte Lüfter
Entlüften des Gehäuses. Die roten Markierungen zeigen die in Sektion 4.2. erwähnten optionalen Lüfterbefestigungspunkte One - Lüfterbefestigungspunkte One S / One S3: Ein Standard-Lüfter (gelbe Markierung) – ein im Deckel verbauter 120 mm Lüfter mit blauer LED-Beleuchtung zum Entlüften des Gehäuses. -
Seite 21: Optionale Lüfter
1 x 120 mm in der Front 1 x 120 mm im Seitenteil 1 x 120/140 mm im Gehäuseboden One S / One S3: Platz für bis zu vier weitere Lüfter: 1 x 120 mm in der Front 1 x 120 mm im Seitenteil 1 x 120/140 mm im Gehäuseboden... -
Seite 22: Luftfilter
2. Richten Sie den Lüfter an der Halterung aus. Der Lüfter sollte Luft in das Gehäuse befördern um die Grafikkarte(n) zusätzlich zu kühlen. 3. Verwenden Sie die langen Schrauben „H“ (siehe 1.3). 120 mm Lüfter in der Rückseite – nur One S / One S3 Ein Rückseitiger Lüfter kann zur verbesserten Entlüftung des Gehäuses installiert werden. - Seite 23 +31 (0) 10 437-1752 Technical Support US &Canada 1-800-22ANTEC nasupport@antec.com Europe +49-40 226139-42 easupport@antec.com www.antec.com © Copyright 2012 Antec, Inc. All rights reserved. All trademarks are the property of their respective owners. Reproduction in whole or in part without written permission is prohibited.
