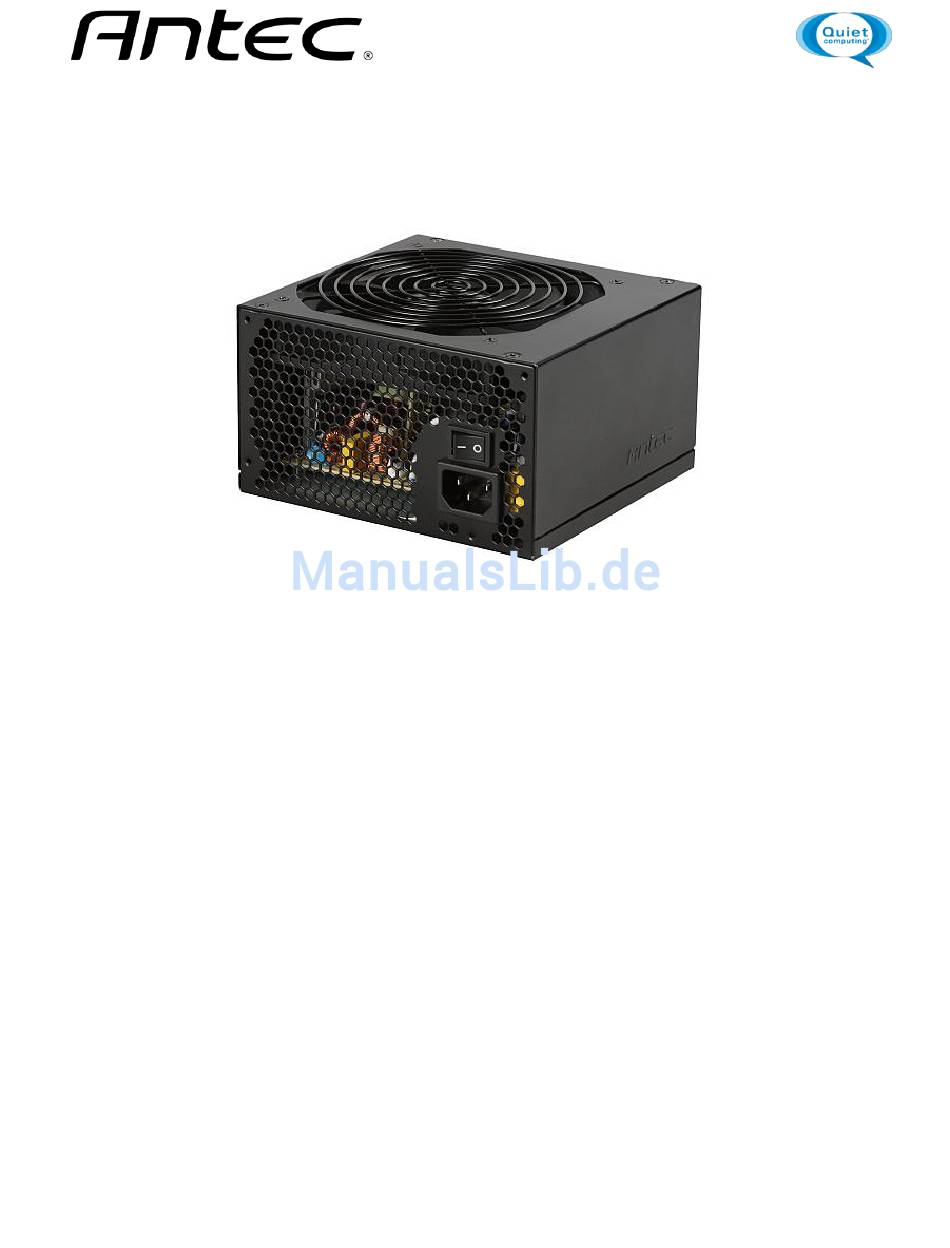

- Seite 1 VP500P V2 NETZTEIL BEDIENUNGSANLEITUNG V1.1...
- Seite 2 Kein Firlefanz. Holen Sie sich mit Antecs VP500P V2 einfach nur Leistung pur. STANDARDS UND FUNKTIONEN VP500P V2 ist mit der Spezifikation ATX12V v2.4 & EPS12V v2.92 kompatibel. Es verfügt außerdem über Blindstromkompensation (Active PFC), die durch Veränderung der jeweiligen Form der Eingangswelle den Leistungsfaktor des Netzteils verbessert und so die Übertragung über das Stromnetz...
- Seite 3 TABELLE 1 Spannung Maximallast Lastreg Brummspannung V (p-p) +12V1 ± 5% < 120 mV +12V2 ± 5% < 120 mV +3.3V ± 5% < 50 mV ± 5% < 50 mV -12V 0.3A ± 10% < 120 mV +5Vsb ± 5% <...
-
Seite 4: Installation
INSTALLATION Installieren Sie das Netzteil mit den vier mitgelieferten Schrauben oben oder unten im Gehäuse. Wenn Sie nicht sicher sind, wo das Netzteil angeschlossen werden soll, schlagen Sie im Gehäusehandbuch nach. Schließen Sie den 24-poligen Hauptstromstecker an das Mainboard an. Schließen Sie den 8-poligen oder 4+4-poligen Stecker für die CPU an. - Seite 5 Verbinden Sie das Netzteil über das mitgelieferte Hochleistungskabel mit der Stromversorgung. PCI-E-Grafikkarten benötigen unterschiedliche Leistungsströme. Für manche empfiehlt sich ein 6- poliger Stecker in der festverdrahteten Version. Leistungsstärkere Karten erfordern mehrere Stecker, darunter der moderne 8-polige PCI-E-Stecker, der sich in der 6- oder 8-poligen Konfiguration verwenden lässt.
- Seite 6 Tel: 510-770-1200 - Fax: 510-770-1288 www.antec.com © 2013 Antec, Inc. All rights reserved. Specifications are subject to change without prior notice. Actual product(s) and accessories may differ from illustrations. Omissions and printing errors excepted. Content of delivery might differ in different countries or areas. Some trademarks may be claimed as the property of others.
