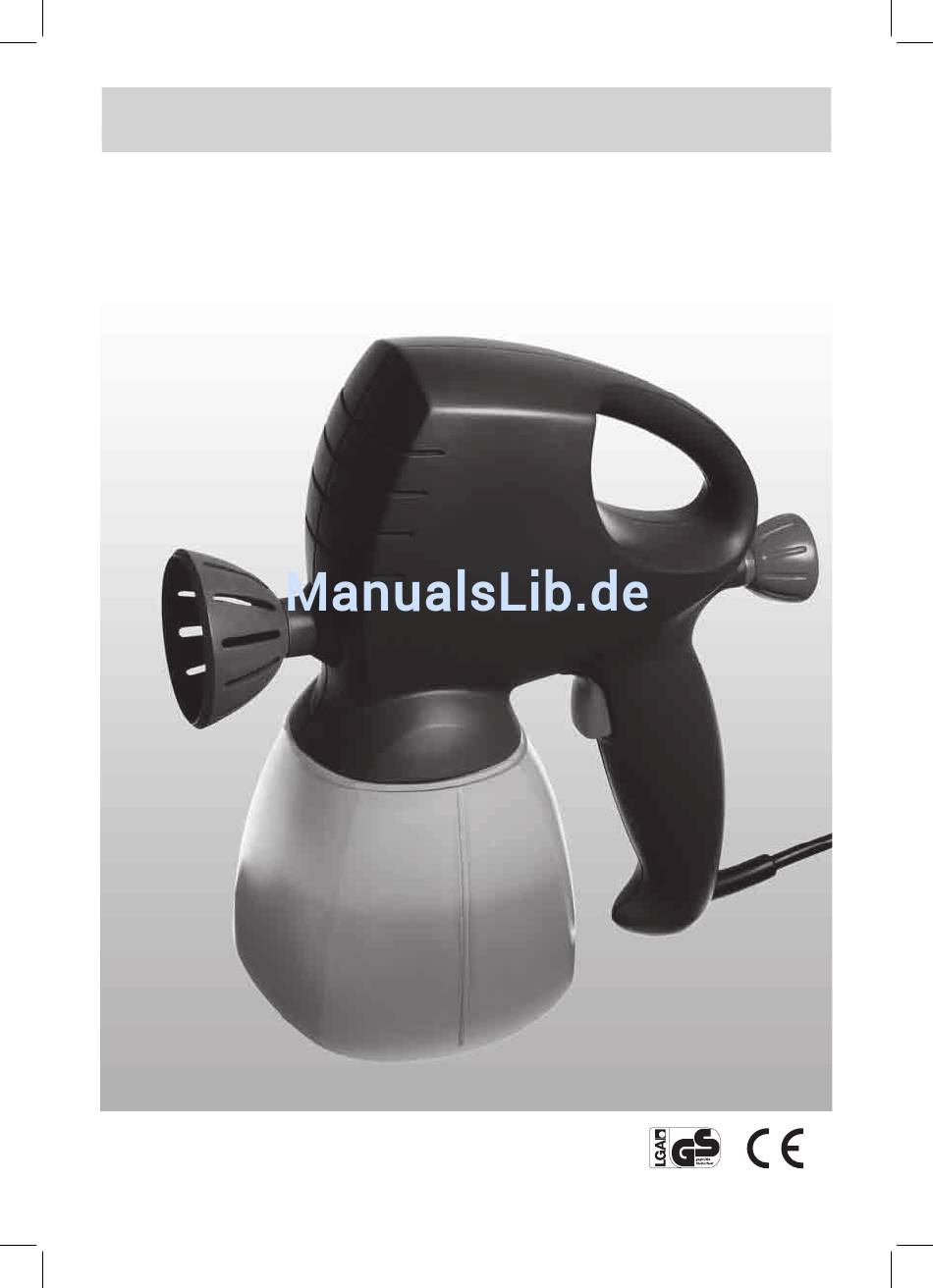

- Seite 1 BEDIENUNGSANLEITUNG ELEKTRISCHE SPRÜHPISTOLE GT-SG-100 Originalbetriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS TEILEBEZEICHNUNGEN UND ZUBEHÖR ..........1 TECHNISCHE DATEN ................2 ANWEISUNGEN ..................2 SICHERHEITSBESTIMMUNGEN ..............3-6 SICHERHEITSANWEISUNGEN FÜR DEN GEBRAUCH DER ELEKTRISCHEN SPRÜHPISTOLE ........7-8 VISKOSITÄTSTABELLE ................9 ALLGEMEINE INFORMATIONEN ............... 9 MONTAGE ....................9-10 BEFÜLLEN DES BEHÄLTERS ..............11 REGULIERUNG DER DURCHSATZMENGE MIT HILFE DES DREHREGLERS ............... -
Seite 3: Teilebezeichnungen Und Zubehör
TEILEBEZEICHNUNGEN UND ZUBEHÖR TECHNISCHE DATEN Durchsatzleistung max. 320 ml/min. Viskosität max. 30 s Druck max. 140 bar Verbrauch 230V ~ 50 Hz Leistung 100 W Schutzklasse II (schutzisoliert) Emissions-Schalldruckpegel am Arbeitsplatz L 89 dB Schallleistungspegel L 100 dB Messunsicherheit K jeweils 3 dB Fassungsvermögen des Behälters 800 ml Pumpenzylinder Speziallegierung Pumpenkolben Spezialstahl Rundstrahldüse 0,5 mm / 0,8 mm Kabellänge 2,0 m Gewicht der Sprühpistole 1,75 kg 1. Pumpenbehälter Schwingungsemissionswert ah 11,2 m/s² 2. Tragegriff Messunsicherheit K 1,5 m/s²... -
Seite 4: Sicherheitsbestimmungen
SICHERHEITSBESTIMMUNGEN 8. Verwenden Sie nur geeignete Werkzeuge. B enutzen Sie keine Werkzeuge oder Vorsatzgeräte, deren Leistung für schwere ACHTUNG! Arbeiten unzureichend ist. Verwenden Sie keine Werkzeuge für Zwecke und Während der Benutzung von elektrischen Werkzeugen müssen Sie IMMER Arbeiten, für die sie nicht vorgesehen sind. die folgenden Sicherheitsbestimmungen beachten, um elektrische Schläge, 9. Tragen Sie geeignete Arbeitskleidung. Verletzungen und Brände zu vermeiden. Lesen Sie diese Bestimmungen sorg- T ragen Sie keine weite Kleidung und keinen Schmuck. Diese Gegenstände fältig, und berücksichtigen Sie sie, wenn Sie ein Gerät oder eine Maschine könnten von beweglichen Maschinenteilen erfasst werden. Tragen Sie... - Seite 5 Wechsel von Werkzeugausstattungen. Überprüfen Sie regelmäßig das Kundendienstwerkstatt repariert oder ausgewechselt werden. Benutzen Sie Stromversorgungskabel und dessen Stecker. Sollten bei diesen Teilen kein Gerät, mit dessen Ein-Aus-Schalter der Stromkreis nicht geschlossen Fehler oder Störungen auftreten, müssen Sie sie von einer anerkannten oder unterbrochen werden kann. 22. Zubehör Fachperson auswechseln lassen. Überprüfen Sie außerdem regelmäßig das Verlängerungskabel; falls dieses beschädigt sein sollte, müssen Sie es Z u Ihrer eigenen Sicherheit sollten Sie ausschließlich diejenigen Zubehör- durch ein neues ersetzen. Achten Sie stets darauf, dass alle Griffe trocken und Vorsatzteile verwenden, die in der Bedienungsanleitung genannt oder und frei von Öl und Fett sind.
-
Seite 6: Sicherheitsanweisungen Für Den Gebrauch Der Elektrischen Sprühpistole
SICHERHEITSANWEISUNGEN FÜR DEN Die folgenden Produkte dürfen NICHT gemeinsam mit Ihrer Farbpistole verwendet GEBRAUCH DER ELEKTRISCHEN SPRÜHPISTOLE bzw. mit ihrer Hilfe versprüht werden: Schleifflüssigkeiten wie beispielsweise Bleioxid, • Die zu versprühenden Substanzen treten unter hohem Druck aus der Düse. Dispersionsanstrichmittel, ätzende und alkalische Substanzen. WICHTIGER HINWEIS: Die Pistole darf niemals auf Menschen oder Tiere gerichtet Das Versprühen dieser Substanzen mit dieser Pistole kann zu deren Beschädigung werden. Es besteht ein hohes Verletzungsrisiko. -
Seite 7: Viskositätstabelle
VISKOSITÄTSTABELLE Behälter Drehen Sie den Behälter ca. 30 Grad entgegen dem Uhrzeigersinn und nehmen Sprühmaterial Messzeit in Viskositätsmessbecher Sie ihn nach unten vom Gerät ab. Zum Ablesen der Füllmenge ist der Behälter mit Farben auf Lösungsmittelbasis: einer Skala versehen. Die maximale Füllmenge beträgt 800 ml. Lacke / Grundierungen 15-25 Sekunden Montieren Sie den Behälter in der umgekehrten Reihenfolge. Achten Sie darauf, Farben auf Wasserbasis: dass der Ansaugschlauch (8) mit dem Lacksieb (7) am Gerät angesteckt ist. Lacke / Grundierungen 25-50 Sekunden Sprüheinheit Kunstharzlacke Autolacke 10-20 Sekunden Zum Demontieren der Sprüheinheit und verfahren Sie wie folgt: Hammerschlaglacke 15-25 Sekunden • D rehen Sie den Sprühkopf (9) entgegen dem Uhrzeigersinn und nehmen Sie ihn ab. Aluminiumfarbe 15-20 Sekunden • Z iehen Sie die Farbnadel (11) aus dem Federbolzen (12). Holzschutzmittel: • D rehen Sie die Arretierungsmutter (10) entgegen dem Uhrzeigersinn und nehmen Holzimprägnierungen keine Verdünnung erforderlich Sie diese ab. Holzlasuren keine Verdünnung erforderlich • Z iehen Sie den Federbolzen (12) mit einer leichten Drehbewegung aus dem Leichtflüssige Öle... -
Seite 8: Befüllen Des Behälters
BEFÜLLEN DES BEHÄLTERS (Abb. 2) ARBEITSTECHNIK 1. Z iehen Sie den Netzstecker, bevor Sie den Behälter füllen. • D amit zufrieden stellende Arbeitsergebnisse erzielt werden können, müssen die zu 2. Nehmen Sie den Behälter vom Gerät ab wie im Abschnitt Montage beschrieben. besprühenden Oberflächen sauber sein. Bevor Farbe auf Oberflächen aufgetra- 3. S tellen Sie den Behälter auf ein Blatt Papier, und füllen Sie ihn mit der zu gen werden kann, müssen diese ordnungsgemäß von Staub, Schmutz und Fett zerstäubenden Flüssigkeit [Abb. 3]. befreit werden. Besonders glatte Flächen sollten vorher aufgeraut werden, um eine 4. V erdünnen Sie – soweit erforderlich – die Flüssigkeit, falls dies empfohlen werden bessere Haftung des Sprühmaterials zu erreichen. Entfernen Sie den Schleifstaub. sollte. • U m das richtige Sprühverhalten zu ermitteln, besprühen Sie versuchsweise ein 5. V erbinden Sie die elektrische Sprühpistole mit dem Behälter (Abb. 4), und Stück Karton. -
Seite 9: Reinigung Der Pistole
REINIGUNG DER PISTOLE UMWELTSCHUTZ Lösungsmittel- oder Farbreste dürfen nicht in die Kanalisation oder in das ACHTUNG! Schalten Sie vor jeder Wartung und Reinigung das Gerät aus und Abflusssystem geschüttet werden und gehören nicht in den Hausmüll. Farben, ziehen Sie den Netzstecker aus der Steckdose. Lacke und Lösungsmittel sind Sondermüll und entsprechend zu entsorgen. Entsorgen Sie auch die Verpackungen dieser Produkte umweltgerecht; hierbei müssen Sie die behördlichen Richtlinien beachten. Auch das Gerät selbst gehört nicht in den Hausmüll. Bitte geben Sie es an den eingerichteten Stellen ab und informieren Sie sich ggf. bei Ihren örtlichen Behörden. -
Seite 10: Problembehandlung
PROBLEMBEHANDLUNG GLOSSAR Problem Ursache Viskosität Die Materialviskosität ist die Zähigkeit einer Flüssigkeit. Sie gibt die Zeit in Zu hoher Materialauftrag Sprühabstand zu gering Sekunden an, die das Material braucht, um aus einem genormten Gefäß vollstän- Farbe verläuft (Abstand vergrößern) dig abzulaufen. Um ein optimales Lackergebnis zu erzielen, muss die Wahl des Zu hoher Farbnebelrückschlag Farbviskosität zu gering Düsensatzes vom Sprühmaterial abhängig gemacht werden. (Farbe weniger verdünnen) Düsendurchmesser zu groß MAK (Maximale Arbeitsplatz Konzentration) (kleine Düse verwenden) Die Maximale Arbeitsplatz Konzentration, kurz MAK-Wert, ist die höchst- zulässige Konzentration eines Arbeitsstoffes als Gas, Dampf oder Schwebstoff Sprühstrahlzerfall Sprühabstand zu groß... -
Seite 11: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG GARANTIEBEDINGUNGEN Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere unten aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten genannte Service-Hotline zur Verfügung. Bitte wenden Sie sich vor Einsendung eines defekten Gerätes telefo- nisch an unser Service-Center, um die Abwicklung zu beschleunigen. -
Seite 12: Garantiekarte
Im Garantiefall sorgfältig ausfüllen und unbedingt mit dem Gerät und dem 79206 Breisach Kassenbon einsenden. Gültig für 3 Jahre ab Verkaufsdatum/ Poststempel. Telefon-Hotline: (0 18 05) 00 36 01 (14 Ct./min. aus dem Festnetz der T-Com, Mobilfunkpreise abweichend) Artikel: ELEKTRISCHE SPRÜHPISTOLE GT-SG-100 Telefax-Hotline: (0 18 05) 00 77 63 (14 Ct./min. aus dem Festnetz der T-Com) Mängelangaben: _______________________________________________________________ info@zeitlos-vertrieb.de...
