ACHTUNG: Ziehen Sie den Pfosten NIEMALS
so weit aus, dass die Schiene die Decke berührt.
Lassen Sie stets einen Mindestabstand von
30 mm (1 Zoll) über der Schiene frei. Dieser
Sicherheitsabstand ist notwendig, damit der
Pfosten beim Abbau eingefahren werden kann.
Gerades Ausrichten der Schiene
3) Vergewissern Sie
sich, dass die
Schiene gerade ist.
Um die Schiene zu
nivellieren, ziehen
Sie beide Pfosten
bis zur gleichen
Länge aus. Sorgen
Sie dafür, dass der
Maßstab, der aus
dem Pfosten
herausragt, für
beide Pfosten
jeweils gleich
lang ist.
Einfahren der Pfosten
Gehen Sie wie folgt vor, um den Pfosten einzufahren,
und passen Sie so die Länge an bzw. bauen Sie
das Gerät auseinander.
4) Entsperren Sie den Ring des Pfostens, sofern
dieser noch nicht entsperrt ist.
5) Greifen Sie wie in „Abb. 1 7" dargestellt den
oberen Abschnitt des Pfostens mit beiden
Händen (1) und heben Sie ihn ca. 5 mm an, um
den Ring zu entlasten.
Achten Sie darauf, dass die Schiene die Decke
nicht berührt.
6) Schieben Sie nun mit beiden Daumen den
Maßstab nach unten (2) und stellen Sie den
Pfosten auf die gewünschte Höhe ein (3).
Abbau des
Abbau des EASYTRACKS FS
Um den EASYTRACK FS wieder auseinander-
zubauen, führen Sie den Aufbauvorgang in
umgekehrter Reihenfolge durch.
1) Entfernen Sie den Lifter von dem Laufwagen
2) Entsperren Sie die Klemmgriffe an beiden
Pfosten.
3) Fahren Sie beide Pfosten ein (siehe „Einfahren
der Pfosten" auf Seite 10 und arretieren Sie
die Klemmgriffe erneut.
10

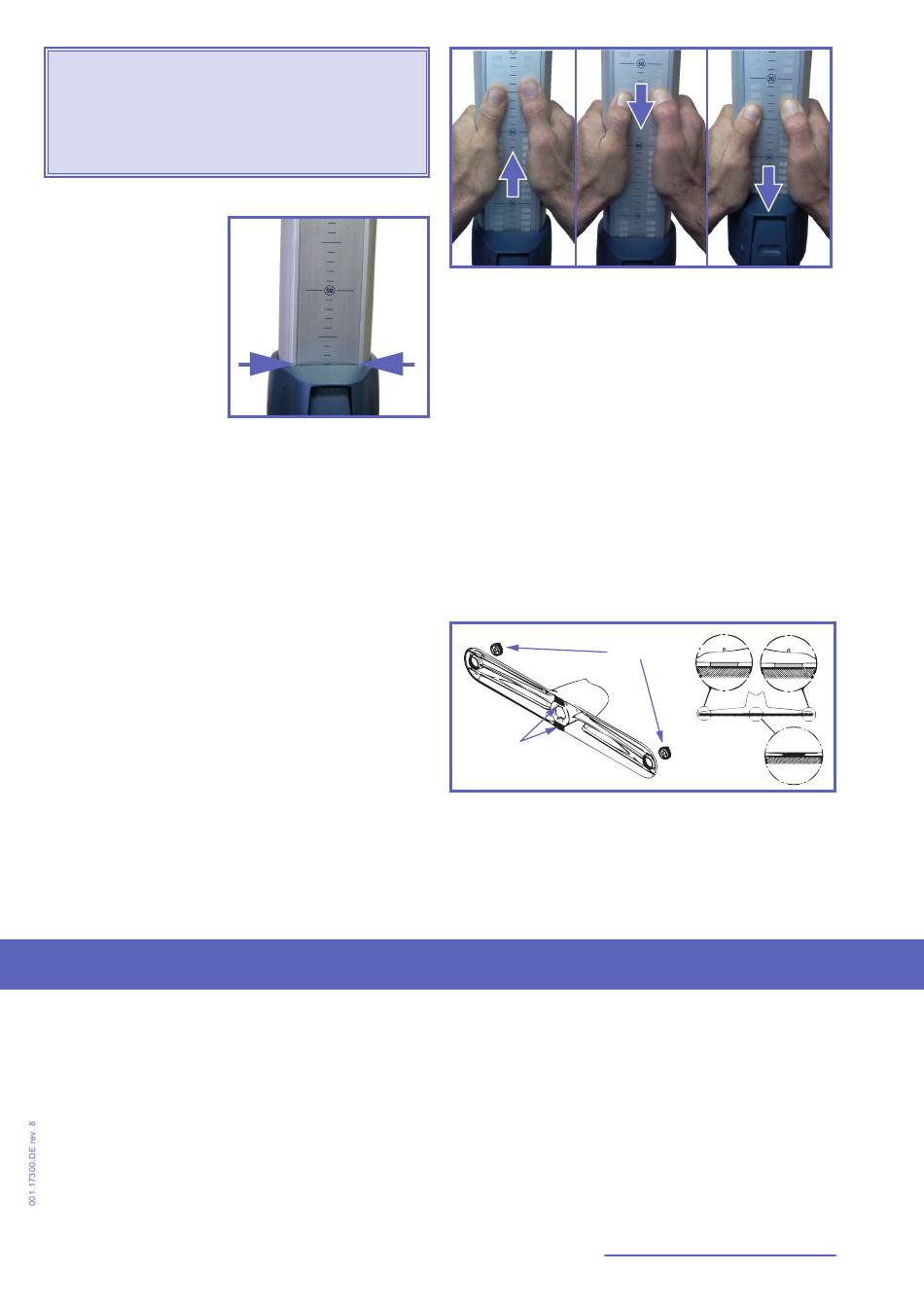

Abb. 1 6
EASYTRACKS FS
1
7) Wenn der Maßstab losgelassen wird, springt er
wieder an seine ursprüngliche Position und
verhindert so, dass der Pfosten eingefahren
werden kann.
Sichern der Pfosten
8) Arretieren Sie die Klemmgriffe an beiden
Pfosten, um zu verhindern, dass die Pfosten
sich von alleine ausziehen. Wenn die Ringe
arretiert sind, sollte keine rote Markierung mehr
zu sehen sein.
Gerades Ausrichten der Pfosten
9) Stellen Sie die Nivellierer an jedem Sockel
entsprechend ein, um die Sockel zu stabilisieren.
Achten Sie beim Einstellen der Nivellierer
darauf, dass die Hauptgleiter Kontakt zum
Fußboden haben.
Nivellierer
Nivellierer
Gleiter
Gleiter
Ihr EASYTRACK FS ist nun für die Verwendung mit
Ihrem mobilen Lifter von Arjo (nicht enthalten)
einsatzbereit.
4) Entsperren Sie die Hakengriffe, um die Haken
von den Schienenstiften zu lösen.
5) Entfernen Sie die Schiene von den Pfosten und
fahren Sie sie ein.
6) Nehmen Sie beide Pfosten aus ihren Sockeln.
7) Bewahren Sie alle Teile in einem geeigneten
Behälter
auf,
um
Beschädigungen zu schützen.
Abbau des EASYTRACKS FS
2
3
Abb. 1 7
Abb. 1 8
sie
vor
Staub
und
v
