Montagereihenfolge
Vorbereitung
Säulen- /Bodenrahmenmontage (Abb. 12)
Die Bodenrahmen und die dazugehörigen Böden gibt es in unterschiedlichen Formen und Größen,
siehe Zeichnung auf der letzten Seite.
Wählen Sie einen festen Ausgangspunkt, bevor Sie mit der Montage der Bodenrahmen beginnen.
Wir empfehlen, dass Sie mit dem höchsten oder dem niedrigsten Boden beginnen.
- Wählen Sie den entsprechenden Bodenrahmen und montieren Sie die dazugehörigen Säulen auf
dem Rahmen. Dies geht am einfachsten, wenn Sie den Bodenrahmen auf eine Kante stellen und
dann die Säulen in der richtigen Position und Höhe in den Halter des Bodenrahmens setzen; d.h.
wenn die gewählte Bodenhöhe 1000 mm beträgt, muss der Bodenrahmen an den Rillen 9 und 10 der
Säule befestigt werden - die entsprechenden Bodenrahmen mit den dazugehörigen Säulen finden Sie
in den Säulen- und Boden-Layoutzeichnungen.
- Die Säulen werden gemäß der Beschreibung unter Vorbereitung der Installation montiert, d.h. es wird
die richtige Anzahl von Säulenverbindern und Gewindebuchsen für die Montage an den entsprechenden
Rillen der Säulen angebracht, siehe Abb. 12.
- Montieren Sie nun die Schrauben M8x40 mit Unterlegscheiben in dem Gewindebereich des
Säulenverbinders. Bei mehreren Verbindungen auf gleicher Höhe an derselben Rille werden die
8x25-mm-Schrauben für die Gewindebuchsen eingesetzt. Ziehen Sie die Schrauben nur fest, wenn keine
angrenzenden Bodenrahmen montiert werden sollen.
- Alle Säulen werden gemäß obiger Beschreibung an den Bodenrahmen befestigt.
- Bringen Sie die zusammengebauten Teile in eine aufrechte Position und platzieren Sie sie entsprechend
dem Plan.
- Wenn angrenzende Bodenrahmen vorgesehen sind, montieren Sie diese auf gleicher bzw. anderer Höhe
mit den entsprechenden Säulen.
- Nach der Montage eines angrenzenden Bodenrahmens können Sie den vorherigen Rahmen festziehen.
Bevor die Bolzen in den Ecken des Bodenrahmens festgezogen werden, montieren Sie die
schwarzen Abdeckkappen auf der Unterseite der Bodenrahmen, siehe Abb. 12, 2.
Bei der Installation von Bodenrahmen auf gleicher Höhe kann eine Schraubzwinge (Abb. 13) nützlich sein, um
den neuen Rahmen in der richtigen Position zu halten und um Spalten zwischen Bodenrahmen zu vermeiden.

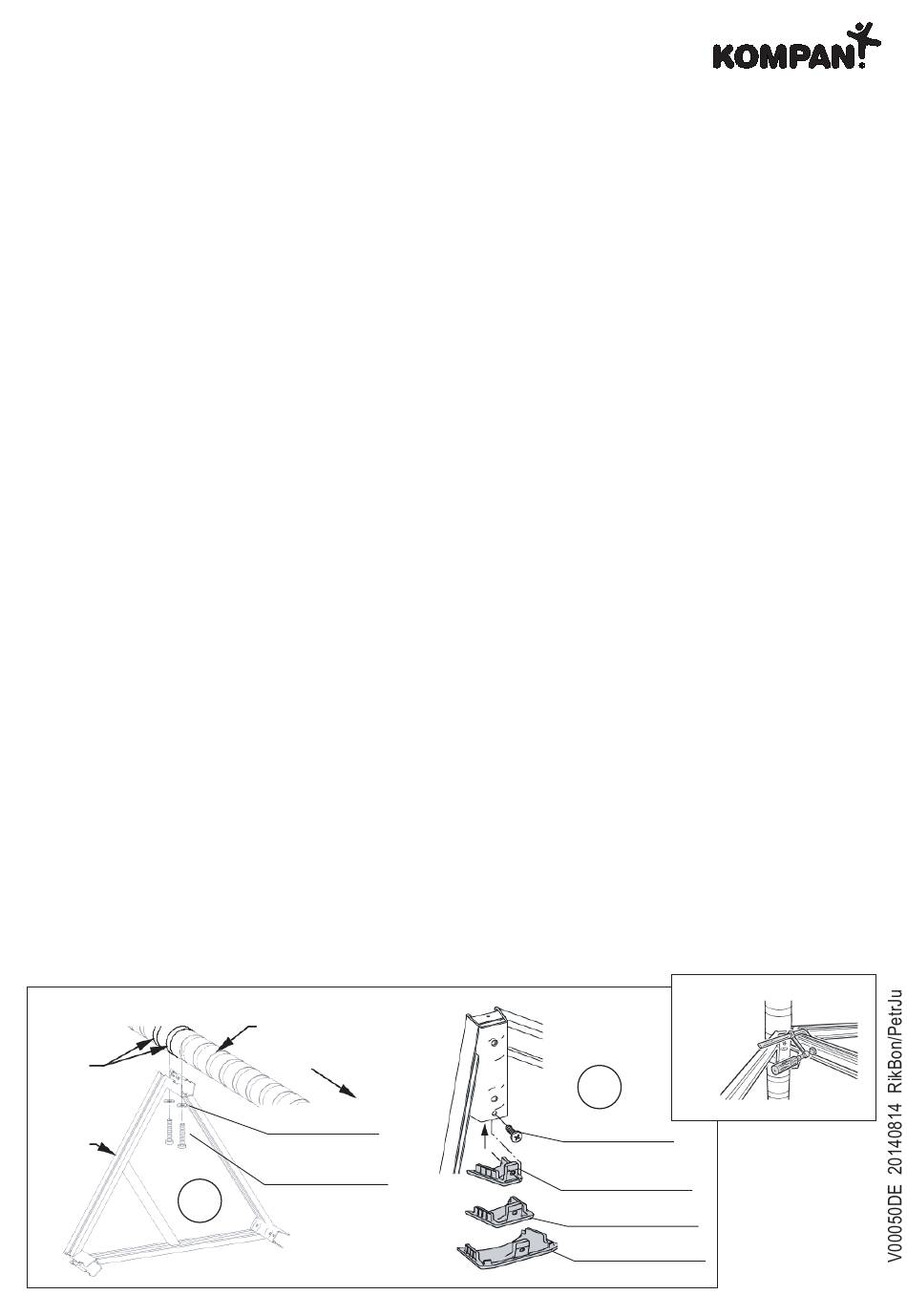

Abb. 12
Säulen-
verbinder
Boden-
rahmen
1
Copyright©KOMPAN A/S
Säulen
Sockel
M8x16
201301008016
M8x40
210000408040
2
PT 6x14
320600506014
A400501-06 (45 )
A400502-06 (60 )
A400503-06 (90 )
7/19
PLAY360
Abb. 13
