Herunterladen Inhalt Inhalt Diese Seite drucken
1
Einführung:
Die KOMPAN-FUNKY-ELEMENTS-Anlagen bestehen aus:
1. Systemeinzelteilen wie Säulen, Verbindern, Fußbodenrahmen
und Paneelen, die sich zu einer Anlage zusammenbauen lassen.
2. Dazugehörenden separaten Anbaumodulen wie Aufstiegen,
Feuerwehrrutschstangen, Kletternetzen und Rutschen.
Für einzelne Anbaumodule gibt es eine separate Montageanleitung.
Diese Anleitung beschreibt die Montage und den Aufbau der
Systemeinzelteile. Zusätzlich gibt es Montageanleitungen für die
einzelnen Anbaumodule sowie Gerätezeichnungen, Pfosten- und
Fundamentspläne im Anhang.

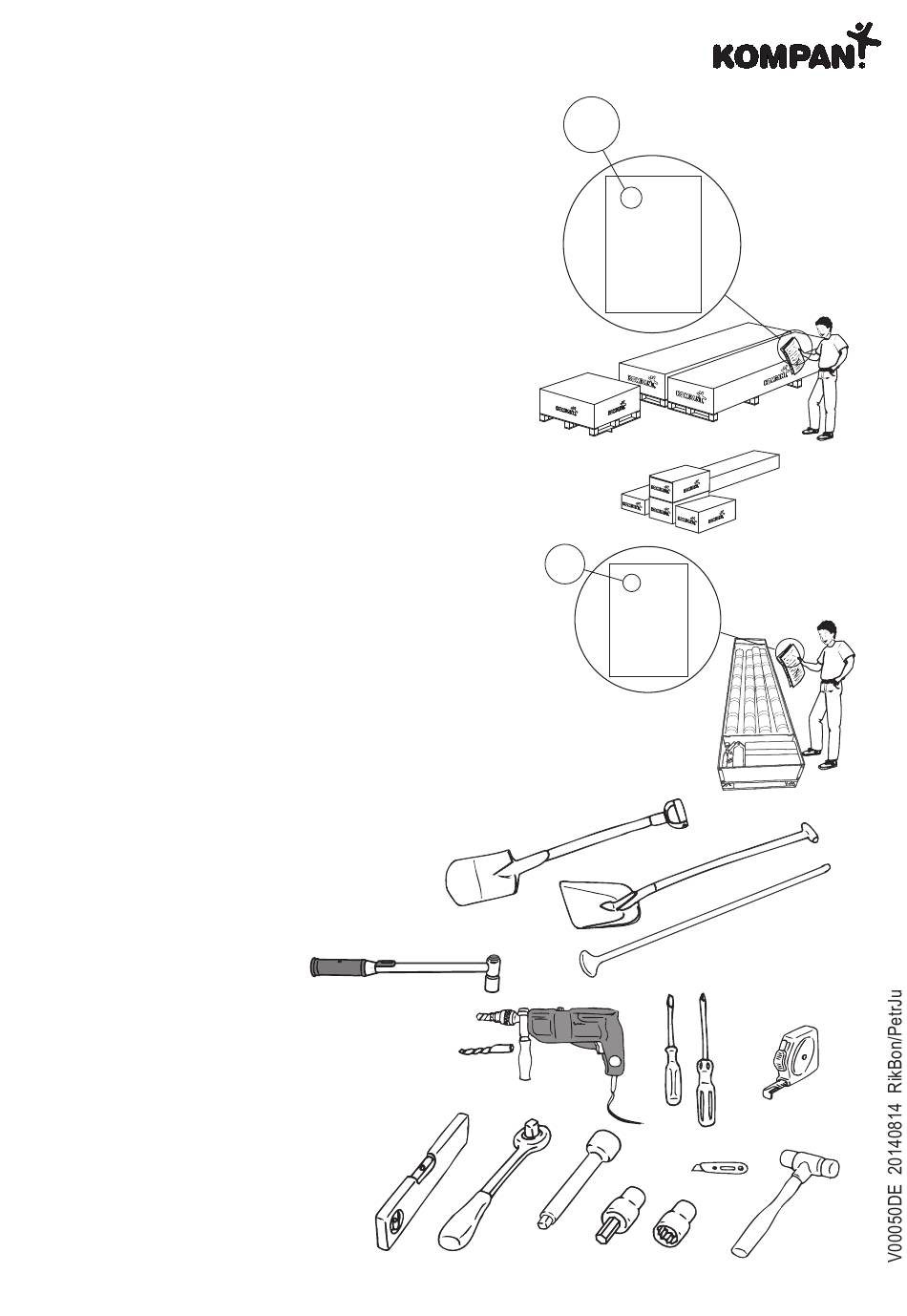

WICHTIG!
Lesen Sie bitte diese Anleitungen, bevor Sie mit der Installation
beginnen und kontrollieren Sie anhand der Paketliste, ob alle Pakte
bzw. Holzkisten vorhanden sind. Alle Pakete haben einen Aufkleber,
auf dem sich die Referenznummer befindet.
Kontrollieren Sie den Inhalt der einzelnen Kiste anhand der Liste,
die zuoberst in der Kiste liegt.
2
Werkzeuge
Für die Installation werden folgende Werkzeuge benötigt:
Grabwerkzeuge:
Schaufel
Spaten
Stampfer
Weitere Werkzeuge:
Maßband
Stufenleiter
Wasserwaage
Bohrmaschine mit 12 mm Bohrer
Schraubzwinge
Ratsche mit Verlängerung
Gummihammer (Kunststoffhammer)
Sechskantaufsatz für Ratschen (5 mm, 6 mm) für Imbussschrauben
Sechskantschlüssel ( 3 mm, 4 mm) für Imbussschrauben
Aufsatz für Ratschen (13'er für 8 mm Maschinenbolzen
Aufsatz für Ratschen
(17'er für 10 mm Maschinenbolzen)
Bits (Torx 25, 30, 40)
Bitadapter (Schraubenzieheradapter und
Adapter für Akkuschrauber)
Messer
Kreuzschraubenzieher
Copyright©KOMPAN A/S
A-xxxxx
X-xxxxx
xxxxxxxxxxxxxxx
xxxxxx
xxxxxxxxxxxx
--------
------------------
1
xxxxxxxx
1
xxxxxxxx
1
xxxxxxxx
1
xxxxxxxx
1
xxxxxxxx
1
xxxxxxxx
1
xxxxxxxx
1
xxxxxxxx
1
xxxxxxxx
1
xxxxxxxx
1
xxxxxxxx
1
xxxxxxxx
1
xxxxxxxx
1
xxxxxxxx
E-xxxxx
xxxxxxxx
xxxxxxxxxxxxxxxxxxxx
Quantity xxxxxxxx
xxxxxxxxx
--------
------------------
------------------------------
1
xxxxxxxx
-xx
xxxxxxxxxxxxxxxxxxxxxx
1
xxxxxxxx
-xx
xxxxxx
1
xxxxxxxx
-xx
xxxxxxxxxxxxxxxx
2
xxxxxxxx
-xx
xxxxxxxxxxxxxxxxx
4
xxxxxxxx
-xx
xxxxxxxxxxxxxxxxxx
1
xxxxxxxx
xx
xxxxx
1
xxxxxxxx
xx
xxxxxxx
xxxxxxxx
1
xx
xxxxxxxxxxxxxx
xxxxxxxx
1
xx
xxxxxx
1
xxxxxxxx
-xx
xxx
3
xxxxxxxx
-xx
xxxxxxxxxx
1/19
PLAY360
xxxxxxxxxxxxxxxx
xxxxxxxxx
----------------------------
xxxxxxxxxx
xxxx
xxxxxxxxxx
xxxxxxxx
xxxxxxxxxxxxx
xxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxx
xxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxx
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KOMPAN PLAY360

  • Seite 1 Einführung: PLAY360 A-xxxxx X-xxxxx Die KOMPAN-FUNKY-ELEMENTS-Anlagen bestehen aus: xxxxxxxxxxxxxxx xxxxxxxxxxxxxxxx xxxxxx xxxxxxxxxxxx xxxxxxxxx -------- ------------------ ---------------------------- xxxxxxxx xxxxxxxxxx 1. Systemeinzelteilen wie Säulen, Verbindern, Fußbodenrahmen xxxxxxxx xxxx xxxxxxxx xxxxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxxxxxxx xxxxxxxx xxxxxxxxx xxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxx und Paneelen, die sich zu einer Anlage zusammenbauen lassen.
  • Seite 2: Erste Schritte

    PLAY360 Erste Schritte Abb. 1 Legen Sie die Platzierung des Gerätes fest, beachten Sie dabei den erforderlichen Sicherheitsbereich, siehe Plan „Sicherheitsabstand" (Abb. 1). Aufstellen der Geräte Bodenrahmen und eventuelle Überlieger gemäß der Planskizze auf dem Boden auslegen. Bitte beachten Sie, dass ausreichend Platz für Treppen, Leitern und Rutschen...
  • Seite 3: Vorbereitung Der Installation

    Abb. 6 Montieren des Sockelfundaments auf die Säule (Tiefenverankerung - Abb. 6) Der KOMPAN ELEMENTS Sockel zum Eingrabenbesteth aus einem Stahlsockel- profil mit 3 Keilrillenund 3 Aluminiumkeilen, die mit Madenschrauben in den Keilrillen festgehalten werden. Die Madenschrauben haben die Funktion, die Keilrillen festzuhalten, bis das Sockelprofil in der Säule montiert ist.
  • Seite 4 PLAY360 Vorbereitung der Installation (Fortsetzung) Montage der Säulen Für Anlagen mit Plattformen auf 240 cm oder höher müssen 2 Säulen zu einer längeren zusammengefügt werden. Verwenden Sie A400115-9906 als Verlängerung - sie ist mit 6 Löchern von 12 mm Durchmesser zur Montage des Sockels A400xxx und des Verbindungselementes A400316-51 versehen.
  • Seite 5 Vormontieren und Kennzeichnen der einzelnen Säulen Säulenverbinder und Gewindebuchse bilden zusammen mit den gummibeschichteten Säulen und den Bodenrahmen die Hauptkomponenten des KOMPAN ELEMENTS-Systems. Um später Zeit und Arbeit zu sparen, ist es sehr wichtig, alle Säulenverbinder mit der richtigen Anzahl Gewindebuchsen am vorgesehenen Platz zu montieren.
  • Seite 6 PLAY360 Vorbereitung der Installation (Fortsetzung) Jede Säule ist durch eine eindeutige Nummer in der Tabelle gekennzeichnet, z. B. P8, siehe (Abb. 9-2). Abb. 9-2 Zu jeder Anlage wird ein Blatt mit selbstklebenden Nummern geliefert (P1, P2, P3, ..P8). Um die Montage zu vereinfachen, sollte jede...
  • Seite 7: Montagereihenfolge

    PLAY360 Montagereihenfolge Vorbereitung Säulen- /Bodenrahmenmontage (Abb. 12) Die Bodenrahmen und die dazugehörigen Böden gibt es in unterschiedlichen Formen und Größen, siehe Zeichnung auf der letzten Seite. Wählen Sie einen festen Ausgangspunkt, bevor Sie mit der Montage der Bodenrahmen beginnen. Wir empfehlen, dass Sie mit dem höchsten oder dem niedrigsten Boden beginnen.
  • Seite 8 Montagereihenfolge (Fortsetzung) PLAY360 Montagereihenfolge für hohe FUNKY-ELEMENTS-Anlagen -Montieren Sie zuerst die beiden längsten Säulen liegend am Bodenrahmen. Richten Sie die zusammengebauten Teile anschließend auf und stützen Sie sie. Befestigen Sie die nächsten zwei Säulen am Bodenrahmen. Falls die Konstruktion mehrere Bodenrahmen umfasst, werden die Säulen und die angrenzenden Bodenrahmen jetzt zusammengesetzt, die ganze Einheit danach aufgerichtet und wie oben beschrieben montiert.
  • Seite 9 PLAY360 Montagereihenfolge (Fortsetzung) - Wiederholen Sie die obigen Schritte, bis alle Säulen am Bodenrahmen montiert sind. Achten Sie darauf, dass alle Säulenverbinder an den richtigen Stellen an den Säulen montiert sind. - Bodenrahmen mit montierten Säulen können jetzt in die dazu passenden Sockellöcher bzw. bei Oberflächen- montage in die richtige Position gestellt werden.
  • Seite 10 Montagereihenfolge (Fortsetzung) PLAY360 Montieren der Böden in den Bodenrahmen - Legen Sie die Böden auf die Bodenrahmen. - Installieren Sie die Bodenabdeckung, die der Größe der Bodenecke entspricht. - Bitte beachten Sie, dass im oberen Teil des Bodenrahmens bereits Gewindebuchsen installiert sind.
  • Seite 11 Montagereihenfolge (Fortsetzung) PLAY360 Montage der Füllpaneele - Das Füllpaneel, das zwischen Plattformen verschiedener Höhe angebracht wird, ist für die Stabilität und Festigkeit der Konstruktion von zentraler Bedeutung. Es ist deshalb äußerst wichtig, diese Komponente mit sämtlichen dafür vorgesehenen Befestigungen zu montieren und die Schrauben sorgfältig festzuziehen.
  • Seite 12 PLAY360 Montagereihenfolge (Fortsetzung) Montage der Paneele Abb. 19 Montieren Sie zuerst den speziellen Paneelhalter Für Gewindebuchsen: an den Säulen. M8x30 (schwarz) 210100408030 Montage der Paneelhalter: Die Paneelhalter können an einem Säulenverbinder bzw. einer A400508-06 Gewindebuchse befestigt werden, siehe Abb. 19...
  • Seite 13 PLAY360 Abb. 21 Montagereihenfolge (Fortsetzung) Für Gewindebuchsen: Montage der Stahlpaneele Montieren Sie zuerst die Wandhalter an den Säulen. M8x30 (BLACK) Montage der Wandhalter: Wandhalter können an einem 210100408030 Säulenverbinder bzw. einer Gewindebuchse befestigt werden, Abb. 21 zeigt die zu verwendenden Schrauben.
  • Seite 14 Montageablauf (Fortsetzung) PLAY360 Wandelemente installieren abb. 23 Zuerst installieren Sie die Wandhalterungen an den Pfosten. Für Bügel: A400426-66 Installation der Wandhalterungen: Die Wandhalterungen können an einen Bügel oder ein A400508-06 Anschlussteil angebracht werden, siehe abb. 23 für die zu verwendenden Schraubverbindungen.
  • Seite 15: Montieren Der Separaten Anbaumodule

    A400533-9912 (YEL) 6" A400533-99129 (RED) A400283-52 M8x50 Resilient 210100408050 Variable* Surface 52 cm 1'-8" 52 cm (1'-8") - R = F black BLACK: schwarz noir negro nero zwart svart sort Copyright © KOMPAN A/S Copyright © KOMPAN A/S 15/19 Copyright©KOMPAN A/S...
  • Seite 16: Abschließende Arbeiten

    PLAY360 Abschließende Arbeiten Fertigstellung der Anlage - Prüfen Sie genau, ob alle Befestigungen, Paneele und Anbauelemente richtig festgezogen und montiert sind. - Achten Sie darauf, dass alle Säulen lotgerecht und alle Bodenplatten waagerecht ausgerichtet sind. Sockel - Die Sockellöcher der Säulen und Anbaumodule müssen, wie in den Modulzeichnungen angegeben, mit festgestampftem Erdreich bzw.
  • Seite 17 Fertigstellung (Fortsetzung) PLAY360 Montieren der DO-NUT-Abdeckkappen Entfernen Sie nach der Montage alle sichtbaren Aufkleber und montieren Sie alle DO-NUT-Abdeckkappen und Schutzabdeckungen. Achten Sie darauf, dass sie sicher einrasten. Montage der zwei DO-NUTs-Kappen (mit Herstellerangaben) Mit jeder Anlage werden folgende Unterlagen mitgeliefert: 1.
  • Seite 18 Fertigstellung (Fortsetzung) PLAY360 Montieren der DO-NUT-Abdeckkappen Entfernen Sie nach der Montage alle sichtbaren Aufkleber und montieren Sie alle DO-NUT-Abdeckkappen und Schutzabdeckungen. Achten Sie darauf, dass sie sicher einrasten. Montage der zwei DO-NUTs-Kappen (mit Herstellerangaben) Mit jeder Anlage werden folgende Unterlagen mitgeliefert: 1.
  • Seite 19 PLAY360 Hauptkomponenten - Übersicht (Forts.) Säule (Höhe) Warennummer 400 mm A400100-9906 600 mm A400101-9906 800 mm A400102-9906 1000 mm A400103-9906 1200 mm A400104-9906 1400 mm A400105-9906 1600 mm A400106-9906 1800 mm A400107-9906 2000 mm A400108-9906 2200 mm A400109-9906 2400 mm...
