Vorbereitung der Installation (Fortsetzung)
Montage der Säulen
Für Anlagen mit Plattformen auf 240 cm oder höher müssen 2 Säulen zu einer längeren zusammengefügt
werden. Verwenden Sie A400115-9906 als Verlängerung - sie ist mit 6 Löchern von 12 mm Durchmesser
zur Montage des Sockels A400xxx und des Verbindungselementes A400316-51 versehen.
Schieben Sie zur Montage die 6 Keile 400295-128 in das Profil A400316-51. Fügen Sie danach das Profil
mit den Keilen in die Säulenverlängerung A400115-9906 und montieren Sie die Imbusschrauben 601020-A2.
Fügen Sie nun diese Einheit in die andere Säule und montieren Sie die Imbusschrauben 601020-A2
- siehe Abb. 8.

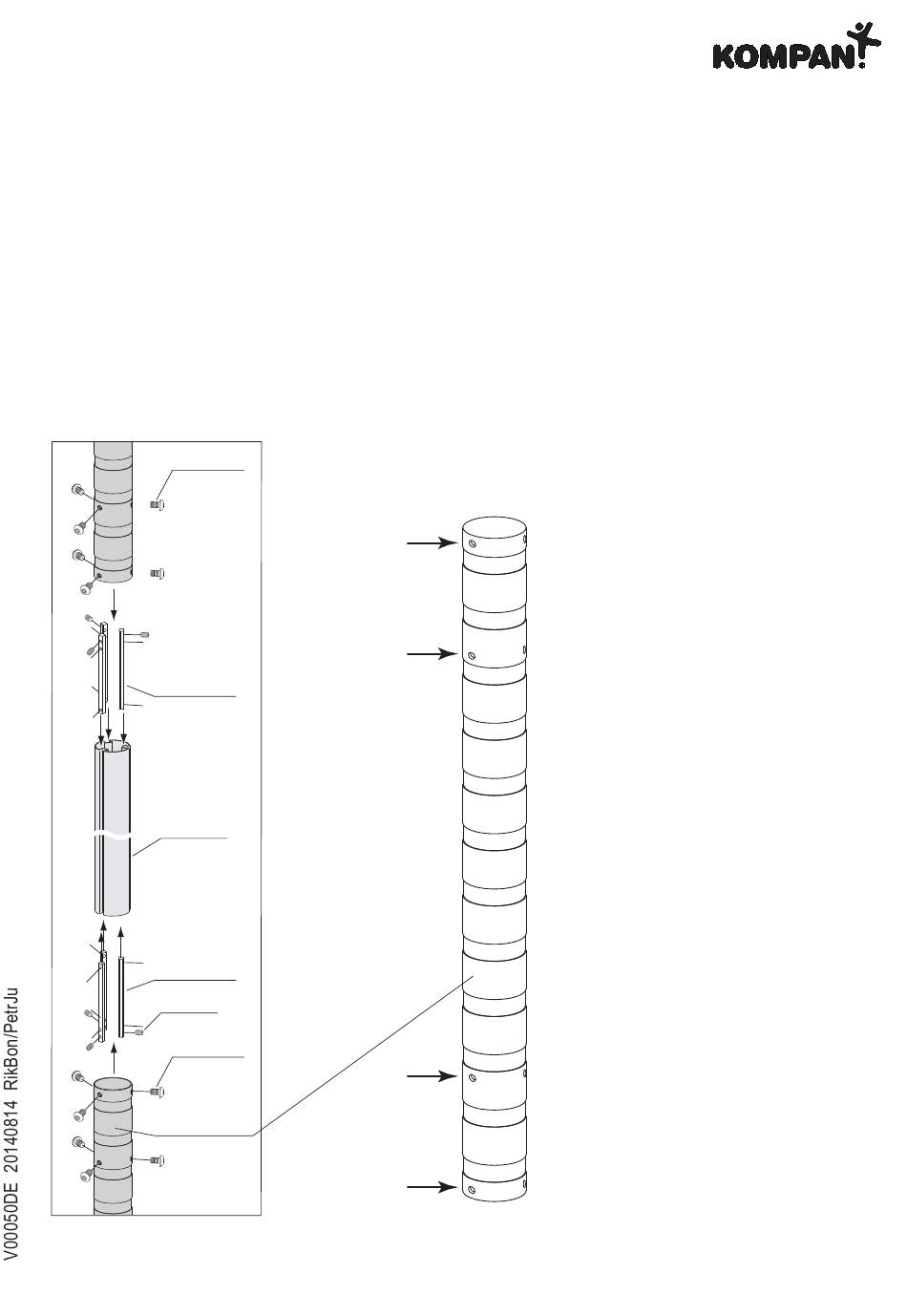

Abb. 8
10x20
601020-A2
A400295-128
50 cm
A400316-51
A400295-128
911012
10x20
601020-A2
A400115-9906
A400115-9906
