Dolle SOGEM DALLAS Montageanleitung

Vorschau ausblenden Andere Handbücher für SOGEM DALLAS:

Werbung

Quicklinks

Diese Anleitung herunterladen
DALLAS

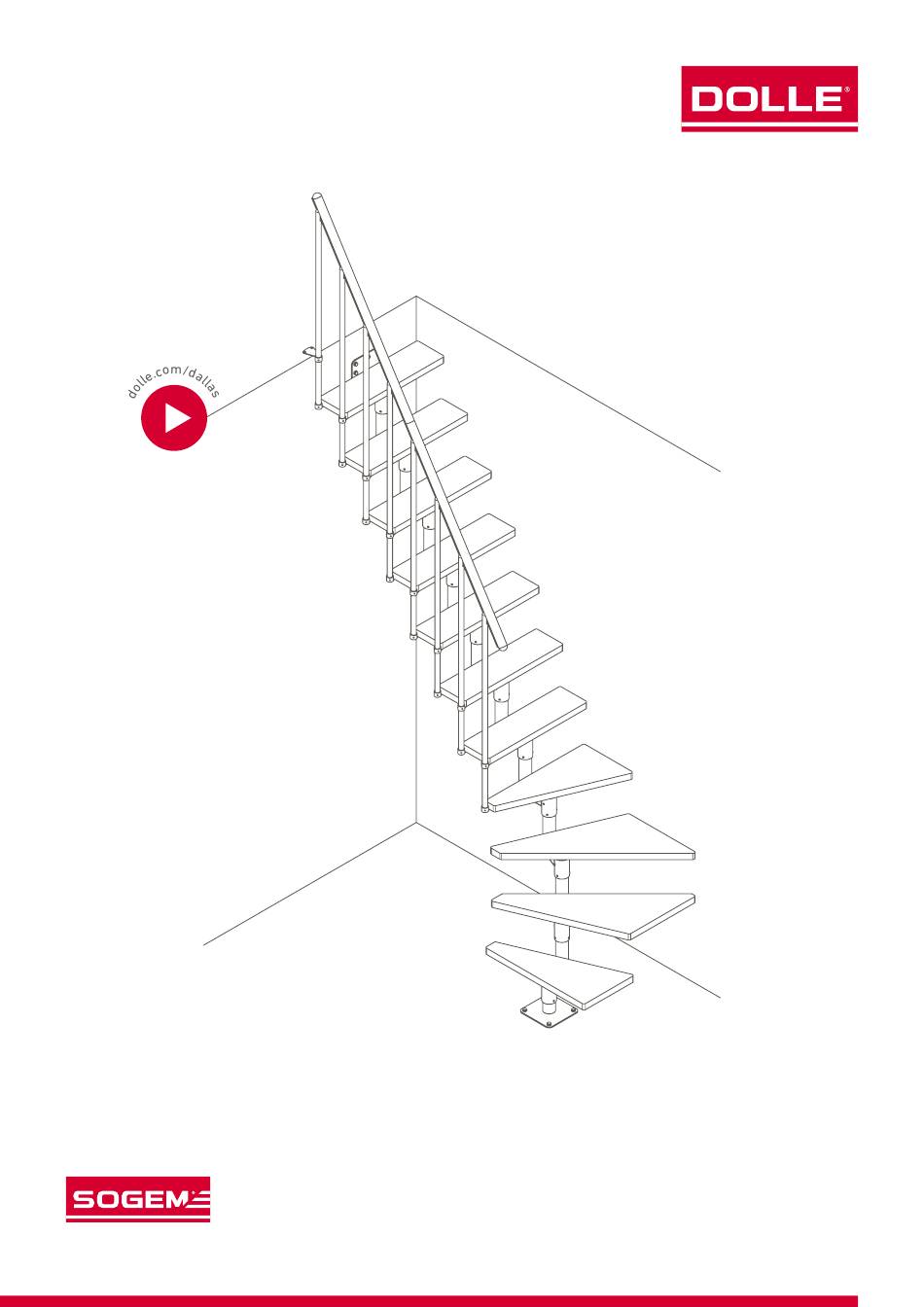

INSTRUCTION / MONTAGEANLEITUNG
INSTRUKTION / INSTRUCCIÒN / INSTRUKCJA
PART OF DOLLE GROUP
© DOLLE A/S | In the interest of technical progress we reserve the right to make changes | R1-96806 | 24/08/2021

Werbung

loading

Verwandte Anleitungen für Dolle SOGEM DALLAS

Inhaltszusammenfassung für Dolle SOGEM DALLAS

  • Seite 1 DALLAS INSTRUCTION / MONTAGEANLEITUNG INSTRUKTION / INSTRUCCIÒN / INSTRUKCJA PART OF DOLLE GROUP © DOLLE A/S | In the interest of technical progress we reserve the right to make changes | R1-96806 | 24/08/2021...
  • Seite 2 Pakopos aukštis Pakopų kiekis Stāva augstums Pakāpiena augstums Pakāpienu skaits Korruse kõrgus Astme kõrgus Astmete arv Višina nadstropja Višina stopnice Število stopnic Visina kata Visina stepenice Broj stepenica Výška podlažia Výška stupňa Počet stupňov Page 2 of 22 | dolle.com...
  • Seite 3 RAL 7016 RAL 7016 K2-1077031 K2-1077026 RAL 9005 RAL 9005 K2-1077032 K2-1077027 Pearl grey Pearl grey K1-1077096 Varnish 1129 K1-1077097 Varnish K1-1077080 RAL 7016 K1-1077081 RAL 9005 K1-1077082 Pearl grey K1-1077098 Varnish K1-1077099 Varnish dolle.com | Page 3 of 22...
  • Seite 4 Cover kit Kit de couverture Abdeckungssatz Afdækningskit K1-1077075 RAL 7016 K1-1077070 RAL 7016 K1-1077076 RAL 9005 K1-1077071 RAL 9005 K1-1077077 Pearl grey K1-1077072 Pearl grey K3-06022 K3-08006 Ø5 x 35 Ø6 x 40 R3-20590 Page 4 of 22 | dolle.com...
  • Seite 5  10mm 12mm TX25 2,5 mm TX30 3 mm 16mm PH/PZ 4 mm dolle.com | Page 5 of 22...
  • Seite 6 190 mm 250 mm 2400 mm  = 200 mm 11 + 1 min H max H 9 steps 1900 mm 2500 mm 10 steps 2090 mm 2750 mm 11 steps 2280 mm 3000 mm Page 6 of 22 | dolle.com...
  • Seite 7 327 - 335mm 12mm 70mm 12mm 12mm 70mm 60mm 70mm 60mm 60mm S – 70mm S – 70mm S – 70mm 12mm 70mm 12mm 12mm 70mm 60mm 70mm 60mm 60mm dolle.com | Page 7 of 22...
  • Seite 8 For removing burrs Zum Entfernen von Graten 43 5x Pour éliminer les bavures Til fjernelse af grater Page 8 of 22 | dolle.com...
  • Seite 9 Wooden post Max 1600mm Poteau en bois Min 1180mm Holzpfosten Træstolpe 22,5° 90° Max 2 st / pcs dolle.com | Page 9 of 22...
  • Seite 10 Page 10 of 22 | dolle.com...
  • Seite 11 22,5° 12mm 70mm 60mm dolle.com | Page 11 of 22...
  • Seite 12 OPTION 37mm 50mm OPTION OPTION 40mm Page 12 of 22 | dolle.com...
  • Seite 13 223mm 223mm 30mm 44 6x dolle.com | Page 13 of 22...
  • Seite 14 29mm 157mm 157mm 325mm 325mm Page 14 of 22 | dolle.com...
  • Seite 15 157mm 157mm 30mm 55mm 55mm dolle.com | Page 15 of 22...
  • Seite 16 30mm 86mm 157mm 45° 22,5° 713mm 736mm Page 16 of 22 | dolle.com...
  • Seite 17 1839mm dolle.com | Page 17 of 22...
  • Seite 18  50mm 45 2x 16mm 30mm Page 18 of 22 | dolle.com...
  • Seite 19 30° 16mm 30° 30mm 30mm dolle.com | Page 19 of 22...
  • Seite 20 Page 20 of 22 | dolle.com...
  • Seite 21 60 - 100mm 60 - 100mm 60mm dolle.com | Page 21 of 22...
  • Seite 22 25mm 10mm 70mm 60mm Page 22 of 22 | dolle.com...
