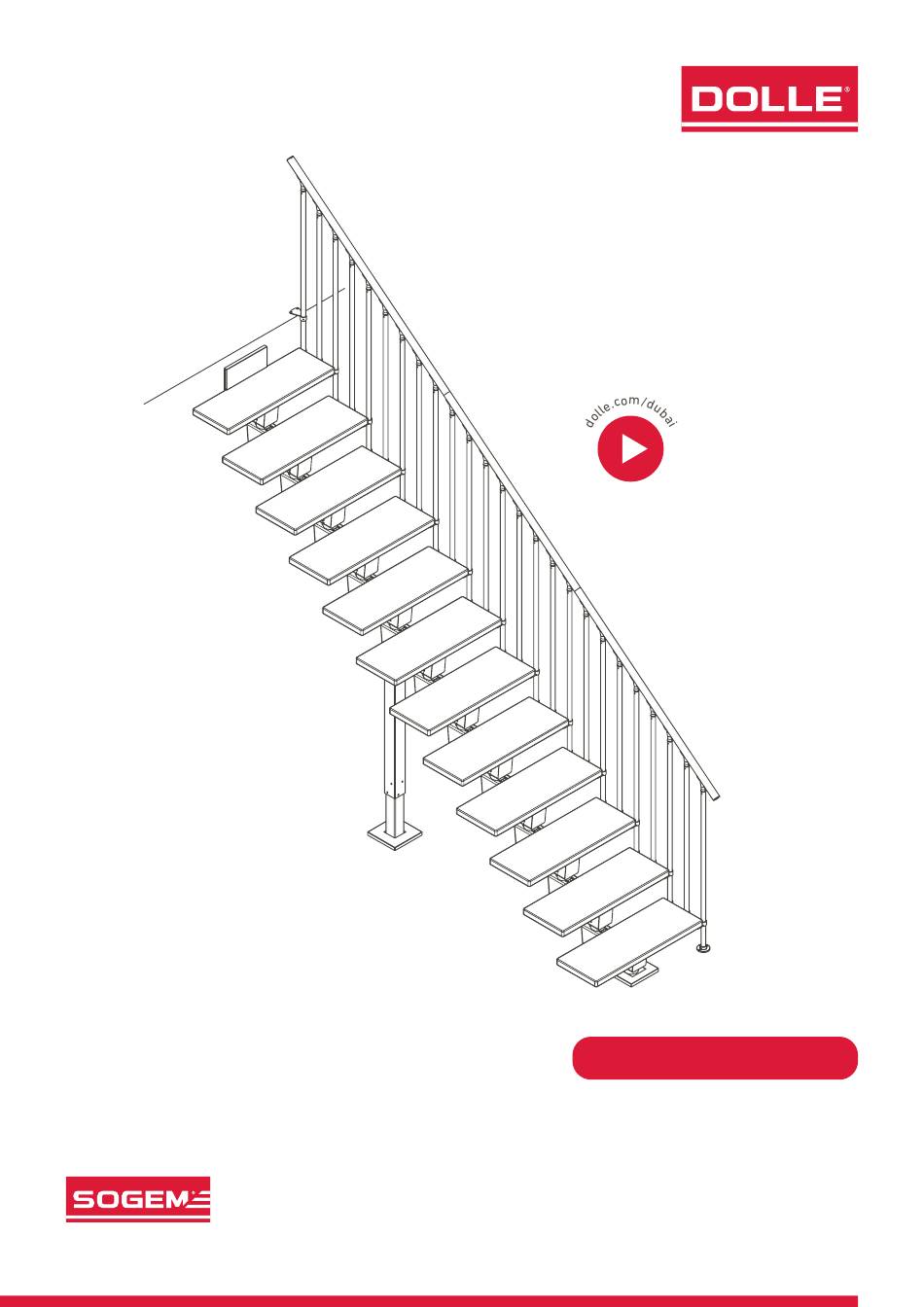

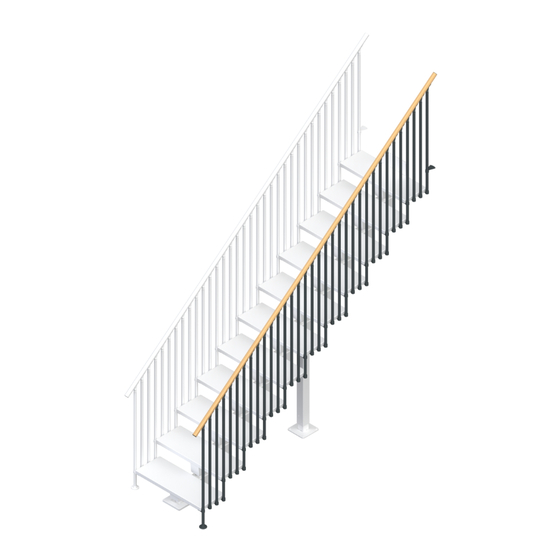

- Seite 1 CLASSIC BANISTER DUBAI INSTRUCTION / MONTAGEANLEITUNG INSTRUKTION / INSTRUCCIÓN / INSTRUKCJA PART OF DOLLE GROUP © DOLLE A/S | In the interest of technical progress we reserve the right to make changes | R1-96845 | 30/03/22...
- Seite 2 Pakāpienu skaits Korruse kõrgus Astme kõrgus Astme sügavus Astmete arv Višina nadstropja Višina stopnice Hodalna globina stopnice Število stopnic Visina kata Visina stepenice Dubina stuba Broj stepenica Výška podlažia Výška stupňa Hĺbka stupňa Počet stupňov dolle.com | Page 2 of 39...
- Seite 3 K1-1077845 RAL 7016 K1-1077580 RAL 7016 K1-1077856 RAL 9005 K1-1077846 RAL 9005 K1-1077581 RAL 9005 K1-1077847 Pearl grey K1-1077582 Pearl grey K1-1077857 Pearl grey R3-20590 K1-1077858 RAL 9016 K1-1077848 RAL 9016 K1-1077583 RAL 9016 dolle.com | Page 3 of 39...
- Seite 4 M2-1078559 900 mm Beech / Buche / Beuk / Hêtre / Bøg M2-1078569 900 mm Oak / Eiche / Eik / Chêne / Eg M2-1078579 900 mm Oak white / Eiche weiss / Eik wit / Chêne blanc / Eg hvid dolle.com | Page 4 of 39...
- Seite 5 K2-1077196 RAL 9005 K2-1077691 RAL 9005 K2-1077687 Pearl grey K1-1077647 Pearl grey K2-1077197 Pearl grey K2-1077692 Pearl grey K1-1077152 Pearl grey K2-1077688 RAL 9016 K1-1077648 RAL 9016 K2-1077198 RAL 9016 K2-1077693 RAL 9016 K1-1077153 RAL 9016 dolle.com | Page 5 of 39...
- Seite 6 M6 x 25 K3-10420 RAL 7016 L 25 Classic Classic K3-10421 RAL 9005 IIII IIII K3-06008 FZB / BZP K3-05002 U 26 U 25 M6 x 8 Ø5 x 25 K3-06080 Ø10 x 60 dolle.com | Page 6 of 39...
- Seite 7 Tools not included! Werkzeuge nicht enthalten! Gereedschap niet inbegrepen! Outils non inclus! Værktøj ikke inkluderet! TX25 TX30 10mm 10mm 12mm 17mm 18mm dolle.com | Page 7 of 39...
- Seite 8 | Page 8 of 39...
- Seite 9 3270 mm 2380 mm 2940 mm 3050 mm 3540 mm 2550 mm 3150 mm 3270 mm 3810 mm 2720 mm 3360 mm 3490 mm 4080 mm 2890 mm 3570 mm 3710 mm 4350 mm dolle.com | Page 9 of 39...
- Seite 10 220 - 270 mm 220 mm 63 mm 230 mm 53 mm 240 mm 43 mm 250 mm 33 mm 260 mm 23 mm 270 mm 13 mm dolle.com | Page 10 of 39...
- Seite 11 S – 102mm S + 90mm 12mm 70mm 10 - 20mm 60mm dolle.com | Page 11 of 39...
- Seite 12 220 - 270 220 - 270 220 - 270 30° 30° 30° 220 - 270 220 - 270 220 - 270 220 - 270 220 - 270 220 - 270 220 - 270 30° dolle.com | Page 12 of 39...
- Seite 13 170 mm 0 mm 180 mm 10 mm 190 mm 20 mm 200 mm 30 mm 210 mm 40 mm 30° dolle.com | Page 13 of 39...
- Seite 14 dolle.com | Page 14 of 39...
- Seite 15 10mm 70mm 60mm 56 8x dolle.com | Page 15 of 39...
- Seite 16 DK: Det er kundens eget ansvar at sikre sig at væggen har den fornødne sty- rke. DOLLE påtager sig ikke noget erstatningsansvar i relation til trappens fast- gørelse til væg. Kontakt en fagmand hvis du er i tvivl om væggens bæreevne.
- Seite 17 10mm 10mm 70mm 60mm DUBAI 80 DUBAI 80 DUBAI 90 DUBAI 90 dolle.com | Page 17 of 39...
- Seite 18 | Page 18 of 39...
- Seite 19 12mm 70mm 60mm dolle.com | Page 19 of 39...
- Seite 20 270mm 25mm 72mm dolle.com | Page 20 of 39...
- Seite 21 10 x 30mm 59 10x dolle.com | Page 21 of 39...
- Seite 22 DUBAI 80: 800 DUBAI 90: 900 DUBAI 80: 800 DUBAI 90: 900 220 - 270 DUBAI 80: 437 DUBAI 90: 487 DUBAI 80: 555 DUBAI 90: 605 220 - 270 DUBAI 80: 368 DUBAI 90: 419 dolle.com | Page 22 of 39...
- Seite 23 DUBAI 80: 555 DUBAI 80: 261 DUBAI 90: 605 DUBAI 90: 271 DUBAI 80: 400 DUBAI 90: 450 DUBAI 80: 45 DUBAI 90: 35 DUBAI 80: 53 DUBAI 90: 44 DUBAI 80: 75 DUBAI 90: 67 dolle.com | Page 23 of 39...
- Seite 24 10 x 30mm 59 10x dolle.com | Page 24 of 39...
- Seite 25 | Page 25 of 39...
- Seite 26 25mm 12mm 70mm 70mm Max 3 x T Max 3 x T Max 3 x T Max 3 x T 100mm dolle.com | Page 26 of 39...
- Seite 27 Max 3 x T Max 3 x T Max 3 x T Max 3 x T Max 3 x T Max 3 x T Max 3 x T Max 3 x T Max 3 x T dolle.com | Page 27 of 39...
- Seite 28 – dolle.com | Page 28 of 39...
- Seite 29 25mm 15mm 60mm dolle.com | Page 29 of 39...
- Seite 30 25mm 15mm dolle.com | Page 30 of 39...
- Seite 31 15mm 25mm 60mm dolle.com | Page 31 of 39...
- Seite 32 DUBAI 80 DUBAI 90 53mm 15mm dolle.com | Page 32 of 39...
- Seite 33 25mm DUBAI 80 DUBAI 90 DUBAI 80 DUBAI 90 25mm dolle.com | Page 33 of 39...
- Seite 34 DUBAI 80 DUBAI 90 dolle.com | Page 34 of 39...
- Seite 35 dolle.com | Page 35 of 39...
- Seite 36 25mm 40mm dolle.com | Page 36 of 39...
- Seite 37 25mm 25mm 40mm dolle.com | Page 37 of 39...
- Seite 38 CLASSIC III CLASSIC IIII 220 mm 270 mm 220 mm 270 mm 75 mm 90 mm 110 mm 135 mm 85 mm 110 mm 48 mm 65 mm 25mm dolle.com | Page 38 of 39...
- Seite 39 25mm dolle.com | Page 39 of 39...
