D3G180-HE09-02
3. TECHNISCHE DATEN

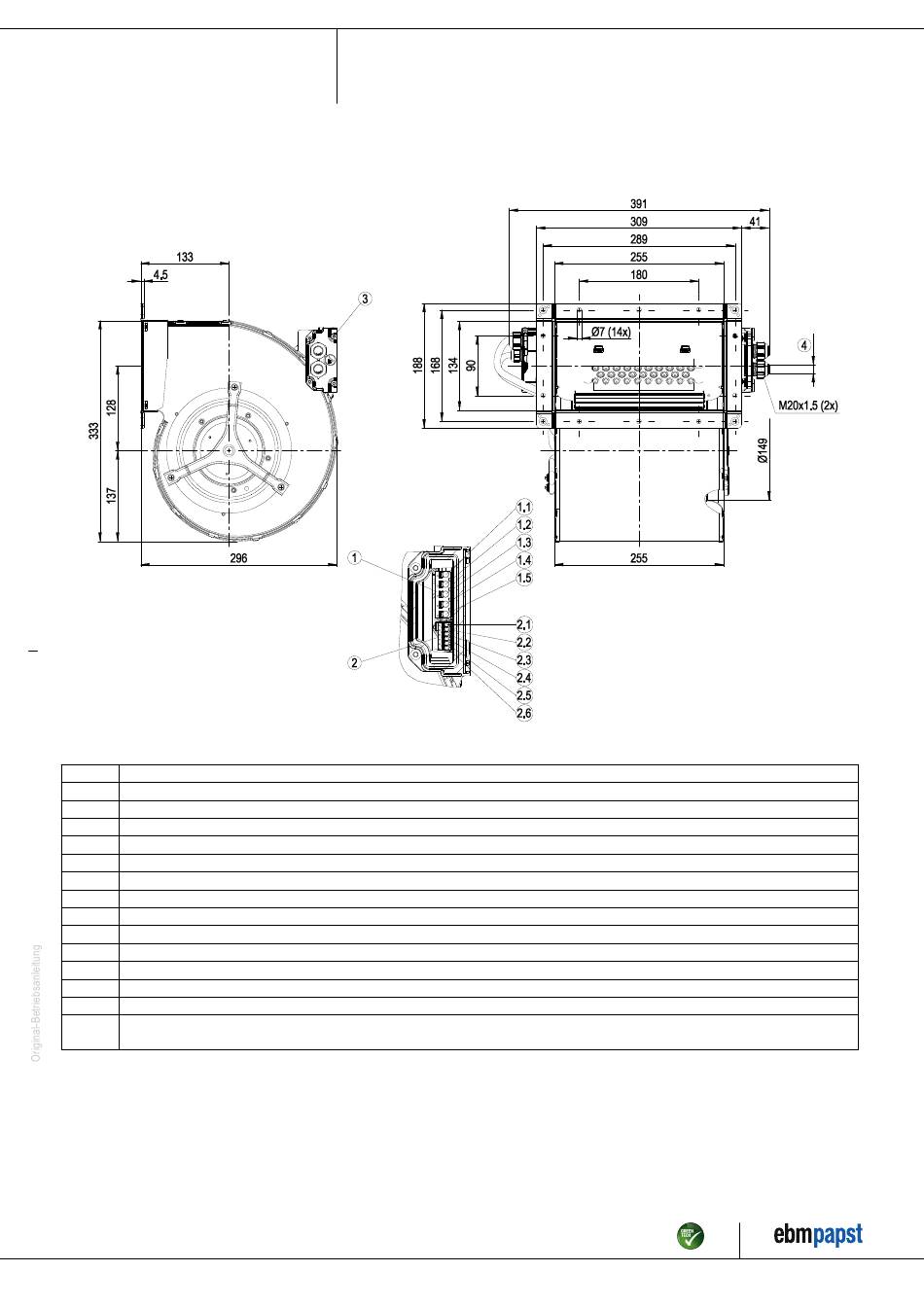

3.1 Produktzeichnung
Alle Maße haben die Einheit mm.
1
Klemme 1
1.1
PE
1.2
L
1.3
N
1.4
NC
1.5
COM
2
Klemme 2
2.1
0-10 V
2.2
+10 V
2.3
GND
2.4
RSA
2.5
RSB
2.6
Tach
3
Anzugsmoment 3±0,5 Nm
4
Kabeldurchmesser min. 6 mm, max. 10 mm, Anzugsmoment 1,8±0,3 Nm
Kabeldurchmesser min. 8 mm, max. 12 mm, Anzugsmoment 1,8±0,3 Nm (beigelegter Dichtring muss verwendet werden)
Artikel-Nr. 54388-5-9970 · GER · Änderung 213992 · Freigabe 2020-07-14 · Seite 4 / 13
