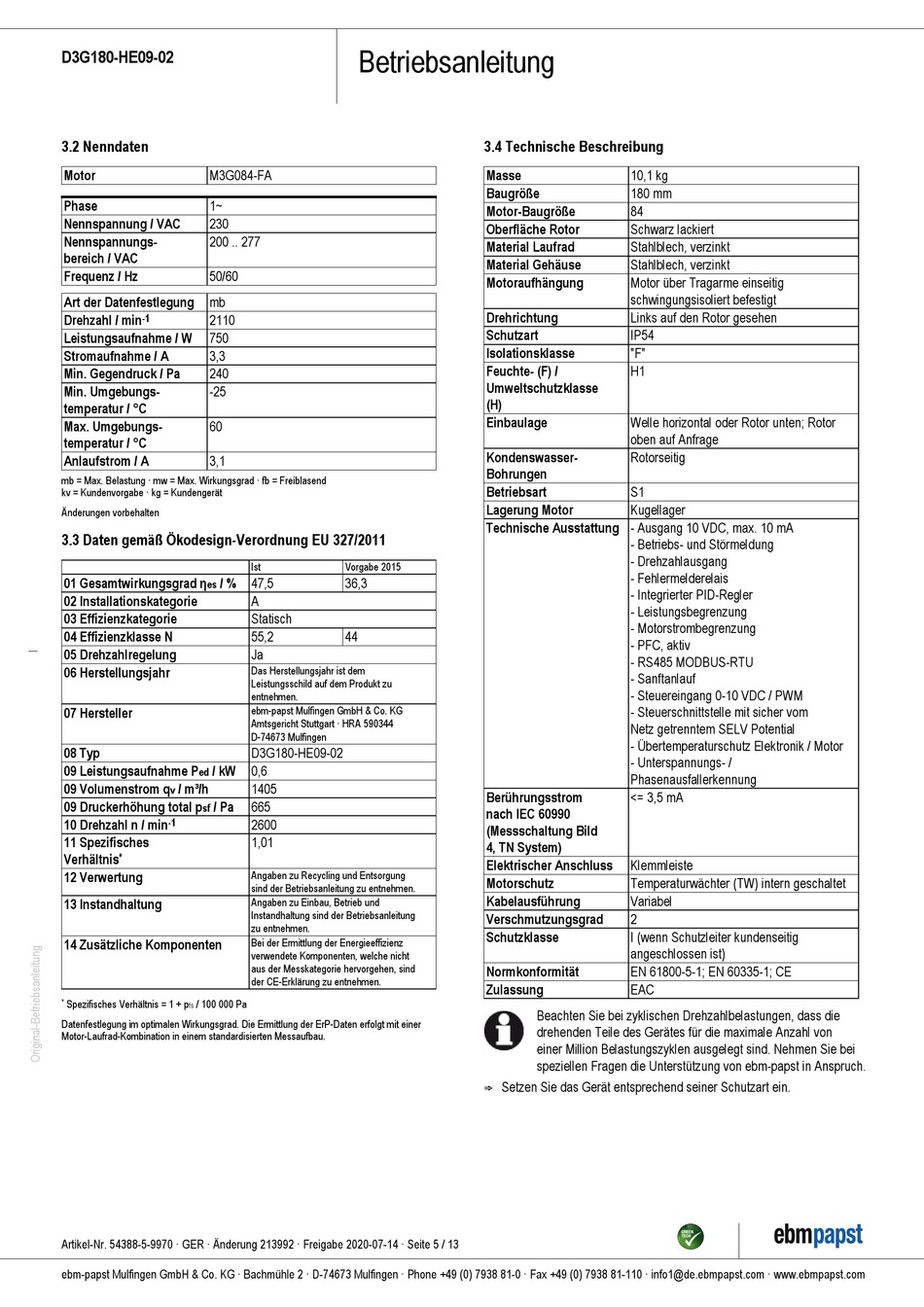

D3G180-HE09-02
3.2 Nenndaten
Motor
M3G084-FA
Phase
1~
Nennspannung / VAC
230
Nennspannungs-
200 .. 277
bereich / VAC
Frequenz / Hz
50/60
Art der Datenfestlegung
mb
Drehzahl / min
-1
2110
Leistungsaufnahme / W
750
Stromaufnahme / A
3,3
Min. Gegendruck / Pa
240
Min. Umgebungs-
-25
temperatur / °C
Max. Umgebungs-
60
temperatur / °C
Anlaufstrom / A
3,1
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Daten gemäß Ökodesign-Verordnung EU 327/2011
01 Gesamtwirkungsgrad η
/ % 47,5
es
02 Installationskategorie
03 Effizienzkategorie
04 Effizienzklasse N
05 Drehzahlregelung
06 Herstellungsjahr
07 Hersteller
08 Typ
09 Leistungsaufnahme P
/ kW
ed
09 Volumenstrom q
/ m³/h
v
09 Druckerhöhung total p
/ Pa
sf
10 Drehzahl n / min
-1
11 Spezifisches
*
Verhältnis
12 Verwertung
13 Instandhaltung
14 Zusätzliche Komponenten
*
Spezifisches Verhältnis = 1 + p
/ 100 000 Pa
fs
Datenfestlegung im optimalen Wirkungsgrad. Die Ermittlung der ErP-Daten erfolgt mit einer
Motor-Laufrad-Kombination in einem standardisierten Messaufbau.
Artikel-Nr. 54388-5-9970 · GER · Änderung 213992 · Freigabe 2020-07-14 · Seite 5 / 13
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
Ist
Vorgabe 2015
36,3
A
Statisch
55,2
44
Ja
Das Herstellungsjahr ist dem
Leistungsschild auf dem Produkt zu
entnehmen.
ebm-papst Mulfingen GmbH & Co. KG
Amtsgericht Stuttgart · HRA 590344
D-74673 Mulfingen
D3G180-HE09-02
0,6
1405
665
2600
1,01
Angaben zu Recycling und Entsorgung
sind der Betriebsanleitung zu entnehmen.
Angaben zu Einbau, Betrieb und
Instandhaltung sind der Betriebsanleitung
zu entnehmen.
Bei der Ermittlung der Energieeffizienz
verwendete Komponenten, welche nicht
aus der Messkategorie hervorgehen, sind
der CE-Erklärung zu entnehmen.
3.4 Technische Beschreibung
Masse
10,1 kg
Baugröße
180 mm
Motor-Baugröße
84
Oberfläche Rotor
Schwarz lackiert
Material Laufrad
Stahlblech, verzinkt
Material Gehäuse
Stahlblech, verzinkt
Motoraufhängung
Motor über Tragarme einseitig
schwingungsisoliert befestigt
Drehrichtung
Links auf den Rotor gesehen
Schutzart
IP54
Isolationsklasse
"F"
Feuchte- (F) /
H1
Umweltschutzklasse
(H)
Einbaulage
Welle horizontal oder Rotor unten; Rotor
oben auf Anfrage
Kondenswasser-
Rotorseitig
Bohrungen
Betriebsart
S1
Lagerung Motor
Kugellager
Technische Ausstattung - Ausgang 10 VDC, max. 10 mA
- Betriebs- und Störmeldung
- Drehzahlausgang
- Fehlermelderelais
- Integrierter PID-Regler
- Leistungsbegrenzung
- Motorstrombegrenzung
- PFC, aktiv
- RS485 MODBUS-RTU
- Sanftanlauf
- Steuereingang 0-10 VDC / PWM
- Steuerschnittstelle mit sicher vom
Netz getrenntem SELV Potential
- Übertemperaturschutz Elektronik / Motor
- Unterspannungs- /
Phasenausfallerkennung
Berührungsstrom
<= 3,5 mA
nach IEC 60990
(Messschaltung Bild
4, TN System)
Elektrischer Anschluss
Klemmleiste
Motorschutz
Temperaturwächter (TW) intern geschaltet
Kabelausführung
Variabel
Verschmutzungsgrad
2
Schutzklasse
I (wenn Schutzleiter kundenseitig
angeschlossen ist)
Normkonformität
EN 61800-5-1; EN 60335-1; CE
Zulassung
EAC
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
