W3G300-BV25-82
3. TECHNISCHE DATEN

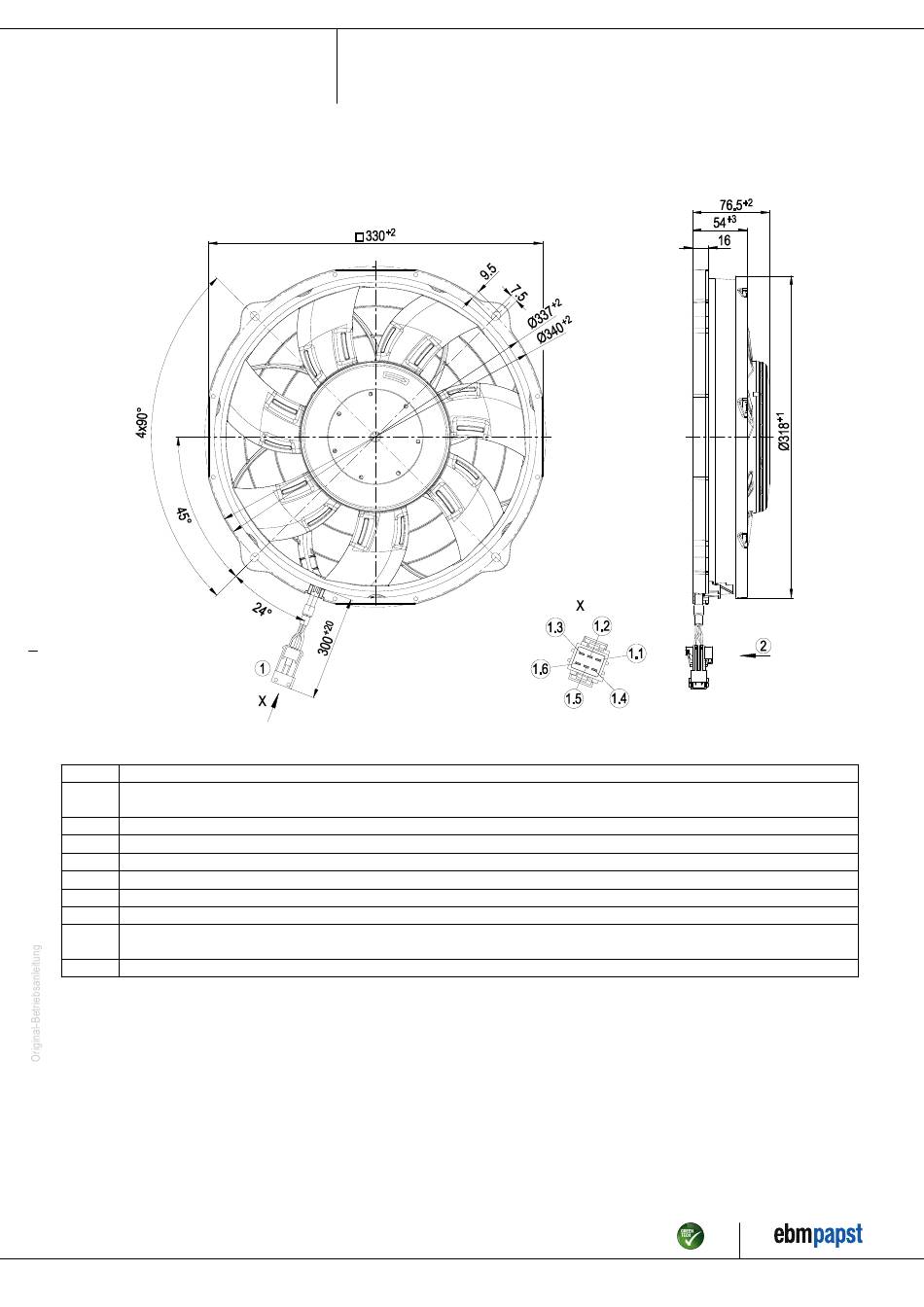

3.1 Produktzeichnung
Alle Maße haben die Einheit mm.
1
Anschlussleitung BETAtrans® 2x GKW R 2,5 mm², 4x GKW R 1,0 mm²
Steckergehäuse 6-polig TE 1-962349-1, 2x Flachstecker TE 2-962916-1, 4x Flachstecker TE 1-962915-1
1x Dichtung TE 963205-1, 2x Dichtung TE 828905-1, 4x Dichtung TE 828904-1
1.1
+ UB
1.2
GND
1.3
PWM/LIN
1.4
nicht belegt
1.5
nicht belegt
1.6
Diagnoseausgang
Zubehörteil: Anschlussleitung (460 mm) mit Gegenstecker Bestell-Nr. 02002-4-1021 nicht im Lieferumfang enthalten
Gegenstecker 6-polig TE 1-963212-1, 4x Steckhülse TE 929939-1, 2x Steckhülse TE 929937-1
2
Förderrichtung "V"
Artikel-Nr. 53944-5-9970 · GER · Änderung 265422 · Freigabe 2022-08-19 · Seite 4 / 11
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
