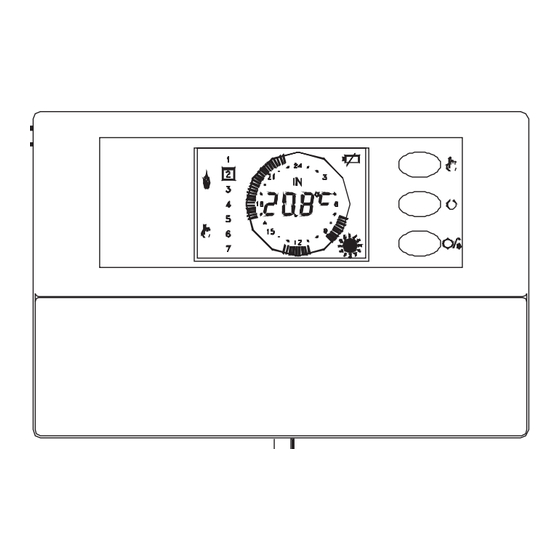

FUNK- RAUMTHERMOSTAT, BATTERIEGESPEIST
o Tages- und Wochensteuerung
o Stromversorgung 2 Batterien Typ AA
o 2 stufige Temperaturregelung: Komfort und Reduziert
o Menüführung
o Möglichkeit manueller Einstellung
o "Heiz" oder "Kühl" Modus
o Anti Frost Funktion in Aus.
o Raumtemperatur oder Zeitanzeige
o Befestigung mit Lochabständen 60 oder 83 mm
Einspeichern des Thermostats in einen Empfänger
Aus dem Thermostat werden Signale über Funk gesendet. Wenn die Temperatur fällt wird
eine Information auf Kanal 1 gesendet, wenn die Temperatur ansteigt wird ein Signal auf
Kanal 2 gesendet. Um diese Kanäle zu erkennen müssen Sie als normale 2 Kanal Sender
eingelernt werden.
Zum Übertragen des Signals von Kanal 1 gehen sie vor wie folgt:
-
Setzen Sie den Thermostat auf automatische tägliche Operation;
-
Drehen Sie den Temperaturregler auf Maximum;
-
Bringen Sie den Empfänger in Lernmodus (lesen Sie dazu die dem Empfänger
zugehörige Anleitung
-
Drücken Sie die OK Taste um die Übertragung zu starten; das Signal wird bei
jedem Drücken für 1 Sekunde abgestrahlt.
-
Ein erfolgreiches Einlernen wird durch unterbrochenes Summen angezeigt.
Zum Übertragen des Signals von Kanal 2 gehen sie vor wie folgt:
-
Setzen Sie den Thermostat auf automatische tägliche Operation;
-
Drehen Sie den Temperaturregler auf Minimum;
-
Bringen Sie den Empfänger in Lernmodus
-
Drücken Sie die OK Taste um die Übertragung zu starten; das Signal wird bei
jedem Drücken für 1 Sekunde abgestrahlt.
-
Ein erfolgreiches Einlernen wird durch unterbrochenes Summen angezeigt.

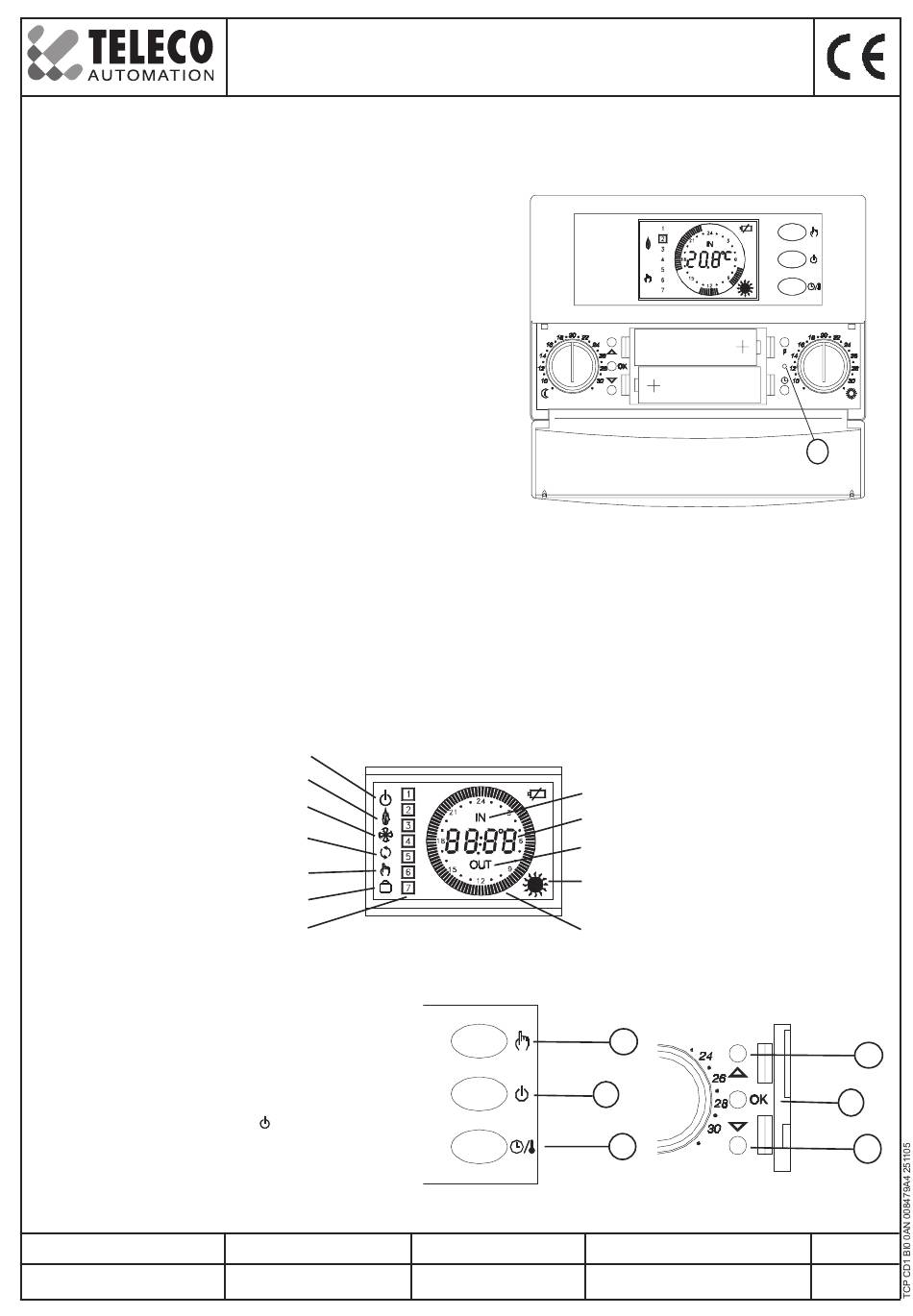

BEDIENUNGSANLEITUNG
Erste Schritte
Legen Sie die Batterien wie angezeigt ein und setzen Sie den Thermostat mit
einem schmalen Stift durch das Loch 7 zurück.
"P"
= Programmierung
"? "
= Tag, Stunden, Minuten Regulierung
"OK"
= Bestätigung (5)
"S"
= Vorwärts (4)
"T"
= Rückwärts (6)
"reset"
= Durch Loch 7 zum Programm Reset.
Drei Tasten sind auf der Frontseite nahe der Anzeige:
')) )) ) ' (manual), '? ? ? ? ? /
Ã
' (temperature-time),' '(On/Off).
Code Number:
TVTMP868A01
TELECO AUTOMA TION GmbH
TELEFON:
++49.(0)8081.954035 FAX: ++49.(0)8081.954075
TVTMP868A01
EIN/AUS
Heizung an
Kühlen an
Komfort / Reduziert
Überlagern
Manuell
Ferien Funktion.
Tages Anzeige
Series
RS868
Temp. Innen
Zeit / Temperatur
Außen Sensor
Komfort '
oder Reduziert '
Anzeige Zeitzyklus
Fig. 5
Model number
1
Fig. 2
5
'
e
'
1
2
3
Fig. 6
Draft
T177.02
7
4
5
6
Date
55-11-05
Werbung
Inhaltszusammenfassung für TELECO AUTOMATION TVTMP868A01
- Seite 1 TELECO AUTOMA TION GmbH TELEFON: ++49.(0)8081.954035 FAX: ++49.(0)8081.954075 TVTMP868A01 FUNK- RAUMTHERMOSTAT, BATTERIEGESPEIST o Tages- und Wochensteuerung o Stromversorgung 2 Batterien Typ AA o 2 stufige Temperaturregelung: Komfort und Reduziert o Menüführung o Möglichkeit manueller Einstellung o “Heiz” oder “Kühl” Modus o Anti Frost Funktion in Aus.
- Seite 2 Zeiteinstellung Um die Uhr des TVTMP (Fig.7) einzustellen gehen Sie vor wie folgt: 1. Öffnen sie die Kunststoffabdeckung über dem Batteriefach. 2. Drücken Sie den Taster ‘1’ für mindestens 2 Sekunden. 3. Stellen Sie den Tag mit den Tastern ‘S’ oder ‘T’ ein. 4.
- Seite 3 Ferien Modus Wenn die “Ferien” Auswahl gewählt wurde blinkt das Symbol “ “(Gepäck); durch drücken des “OK” Tasters (Bestätigung) ist es möglich mit den Tasten “S” (vorwärts) uns “T” rückwärts die Stundenanzahl einzustellen. (0 bis 95 Std.). Nach Erreichen der maximalen Stundenzahl schaltet die Anzeige automatisch auf Tagesanzeige um (04 bis 99). Während dieser Zeit sind Heizung oder Kühlung ausgeschaltet (nur die Antifrosteinrichtung bleibt aktiv).
- Seite 4 INSTALLATION - Wandbefestigung Die Montageplatte (Fig.1), kann mit den beiliegenden Schrauben an der Wand befestigt werden. An dieser Platte wird der Thermostat dann eingehakt, mitsamt den elektrischen Kabelanschlüssen, geschützt durch die Kunststoffrückseite. Der Thermostat muss aus Gründen der elektrischen Sicherheit immer mit 2 Schrauben an der Wand befestigt werden.
